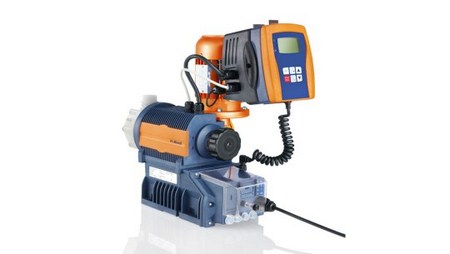

Мембранный насос-дозатор с моторным приводом Sigma/ 1 (тип системы управления)

Диапазон производительности 17-117 л/ч, 12-4 бар Мощный мембранный насос-дозатор с моторным приводом Sigma/ 1 Control можно гибко применять во многих областях. Запатентованная многослойная предохранительная мембрана обеспечивает высокую эксплуатационную безопасность. Отличительной особенностью являются такие опции, как съемная панель управления, регулируемые профили дозирования, а также множество вариантов приводов и управления.

Описание

Интеллектуальный насос для надежной работы во многих областях применения.

Мембранный насос-дозатор Sigma/ 1 Control образует непрерывную серию вместе с насосами типа Sigma/ 2 Control и Sigma/ 3 Control. Они покрывают диапазон производительности от 17 до 1040 л/ч. Все семейство продуктов Sigma Control оснащено интеллектуальными опциями, обеспечивающими удобство эксплуатации, высокую степень безопасности и эффективности. Эта серия насосов оснащена съемным пультом управления и предусматривает регулируемые профили дозирования, благодаря чему достигаются оптимальные результаты дозирования.

Ваши преимущества

Высокая степень технологической безопасности:

• В случае аварии дозируемое вещество не вытекает наружу или в привод насоса благодаря запатентованной многослойной предохранительной мембране с оптической (опционально электрической) индикацией разрыва.
• Встроенный перепускной клапан для защиты насоса от перегрузки, а также бесперебойная работа за счет удаления воздуха в процессе дозирования.
• Погрешность дозирования при заданных условиях и корректной установке не превышает ±2 % при длине хода от 30 до 100 %.

Гибкая адаптация к процессу:

• Съемная панель управления с большим ЖК-дисплеем с подсветкой повышает удобство обслуживания.
• Профили дозирования для оптимальных результатов дозирования.
• Серия Sigma также предлагается в варианте «Физиологически безопасный в отношении соприкасающегося со средой материала» или с электрополированной дозирующей головкой из нержавеющей стали и сертификатом EHEDG, что позволяет использовать их в областях со строгими санитарными требованиями.

Технические детали

• Длина хода: 4 мм,
• Диапазон регулировки длины хода: 0 – 100 %
• Настройка длины хода: вручную, с помощью самофиксирующейся поворотной ручки с шагом 1 %
• Погрешность дозирования при заданных условиях и корректной установке не превышает ±2 % при длине хода от 30 до 100 %
• Контактирующие со средой материалы: ПВДФ, нержавеющая сталь 1.4571/1.4404, другие материалы по запросу
• Запатентованная многослойная предохранительная мембрана с оптическим индикатором разрыва мембраны (опционально сигналом о разрыве мембраны через контакт)
• Встроенный гидравлический перепускной и воздушный клапан
• Съемная панель управления (ЧМИ) с большим ЖК-дисплеем с подсветкой
• Профили дозирования для оптимальных результатов дозирования
• Электропитание: 1 pH, 100 – 230 В ±10 %, 240 В ±6 %, 50/60 Гц (110 Вт)
• Степень защиты IP 65
• Корпус из усиленной стекловолокном пластмассы
• В стандартном варианте можно выбрать вариант «блок подачи слева»
• Для всех насосов-дозаторов с механической мембраной из соображений безопасности при установке необходимо предусмотреть подходящие перепускные устройства.

Съемная панель управления (ЧМИ)

Панель управления (ЧМИ) можно закрепить непосредственно на дозирующем насосе или на стене рядом с насосом. Благодаря этому организатор работ получает множество возможностей удобной и доступной для пользователя интеграции дозирующего устройства в систему. Кроме того, съемный пульт управления обеспечивает дополнительную защиту от несанкционированной эксплуатации насоса-дозатора или изменения настроек насоса. Например, пульт управления можно полностью демонтировать на время реализации проекта.

С помощью пяти программируемых клавиш можно легко выбрать и настроить отдельные функции насоса-дозатора. На ЖК-дисплее с подсветкой выдается информация о соответствующем рабочем режиме. На панели управления и блоке управления находятся светодиоды, отображающие функции насоса или режим работы насоса.

Профили дозирования

Профили дозирования обеспечивают оптимальный результат дозирования благодаря настройке насоса-дозатора на определенный вид химического вещества или конкретную задачу.

Движение хода вытеснителя непрерывно регистрируется и регулируется, поэтому ход выполняется в соответствии с заранее настроенным профилем дозирования. Насос может эксплуатироваться в нормальном режиме (схема 1), с оптимизированным ходом нагнетания (схема 2) или с оптимизированным ходом всасывания (схема 3). Три типичных профиля дозирования представлены схематически с временной характеристикой.

В нормальном режиме (стандарт) изменение по времени для хода всасывания и нагнетания аналогично (схема 1). В режиме с оптимизированным ходом нагнетания (схема 2) ход нагнетания растягивается по времени, а ход всасывания выполняется максимально быстро. Эта настройка подходит, в частности, для случаев, требующих оптимальных условий перемешивания и непрерывного примешивания химикатов.

При профиле дозирования с оптимизированным ходом всасывания (схема 3) ход всасывания максимально увеличивается, что позволяет выполнять точное и корректное дозирование вязких или выделяющих газ веществ. Эту настройку также можно выбрать для минимизации значения критической высоты всасывания.

Тип «Физиологически безопасный (FDA) в отношении соприкасающегося со средой материала»

Все контактирующие со средой материалы в исполнении «Физиологически безопасный (FDA) в отношении соприкасающегося со средой материала» соответствуют директиве FDA (вариант F).

Директивы FDA:

• Материал ПТФЭ: № FDA 21 CFR § 177.1550
• Материал ПВДФ: № FDA 21 CFR § 177.2510

Предлагается для модификации из PV и SS.

Пример идентификационного кода: S1CbH07042PV F S010S0DE .

Sigma/ 1 тип системы управления, тип «Блок подачи слева»

Эта модель предусматривает дополнительные возможности адаптации к особым вариантам монтажа, например в сочетании с баками, консолями и т.п.

Пример идентификационного кода: S1CbH07042PVTS01 5 UA10S0DE

Соприкасающиеся со средой материалы

В исполнении уплотняющего материала «F» - «физиологически безопасный - FDA» - сферическая посадка состоит из ПВДФ

Характеристики двигателя

В соответствии с директивой по экологичному дизайну 2009/125/EG норматив IE3 не распространяется на двигатели мощностью менее 0,75 кВт и двигатели, предназначенные для эксплуатации с регулировкой частоты.
