АН1ВС - винтовой насос - штукатурная станция для перекачивания и инъектирования цементных и полиуретановых составов, грунтовок, клеевых и водно-клеевых красок

Агрегат предназначен для подачи ц/п растворов подвижностью не менее 8 см, определяемой по ГОСТ 5802-86, и высоковязких жидкостей с вязкостью до 300П (3х104 МПа*с) и с включениями твердых фракций диаметром до 1,5-3 мм. Агрегат может быть использован для инъектирования цементных и однокомпонентных полиуретановых составов, а также подачи грунтовок, клеевых и водно-клеевых красок.

Q=0,84 (0,42) м3/час ± 10%, Р=1,2МПа (12атм), n =70 об/мин, N=2,2 кВт

КОМПЛЕКТАЦИЯ УСТАНОВКИ АН1ВС, ВИНТОВОЙ НАСОС - ШТУКАТУРНАЯ СТАНЦИЯ ВОЗМОЖНА В ДВУХ ВАРИАНТАХ:

• Мотор-редуктором и двумя рабочими парами производительностью 0,84 м3/час и 0,42 м3/час соответственно;
• С вариатором скорости, позволяющим обеспечить плавную подачу с минимальной пульсацией составов до максимальной.

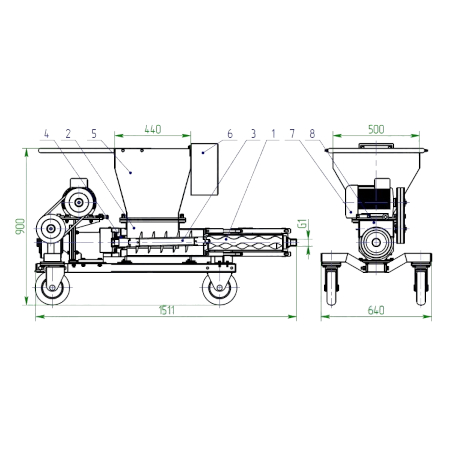

1. Ротор
2. Корпус
3. Шнек
4. Узел уплотнения
5. Бункер
6. Пульт управления
7. Электродвигатель
8. Редуктор

Агрегат оснащен приемной воронкой (поз.5) и шнеком (поз.3), который подает жидкость (смесь, раствор) во всасывающую полость насоса (по.2).

За счет подбора правильной геометрии «РОТОР (поз.1) - СТАТОР» и ПОДАЮЩЕГО ШНЕКА (поз.3), а также оборотов его вращения, можно перекачивать жидкости и растворы с включениями твердых фракций диаметром до 1,5-3 мм.

Используется на объектах промышленного, гражданского и сельского строительства, обеспеченных электроэнергией. Климатическое исполнение – V, Категория размещения – 1 по ГОСТ 15150-69, По электробезопасности агрегат соответствует ГОСТ 12.2.007.0-75 и выполнен по классу защиты 1 (Электрооборудование имеет степень защиты IP 54)

ПРЕИМУЩЕСТВА АН1ВС, ВИНТОВОЙ НАСОС - ШТУКАТУРНАЯ СТАНЦИЯ:

• Ширина агрегата (640 мм) позволяет транспортировать его через узкие дверные проемы, а поворачивающиеся большие колеса делают установку очень маневренной на строительной площадке;
• Равномерная подача растворов (составов);
• Изменения дозирования достигается изменением частоты вращения ротора;
• Отсутствие всасывающих и нагнетательных клапанов обеспечивает высокую надежность при эксплуатации;
• Подача цементных растворов подвижностью не менее 8 см и высоковязких жидкостей;
• Возможность изменения направления подачи на противоположное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АН1ВС, ВИНТОВОЙ НАСОС - ШТУКАТУРНАЯ СТАНЦИЯ:

• Производительность – 0,84 (0,42) м3/час ± 10%
• Рабочее давление - до 1,2 МПа (12 атм)
• Количество оборотов винта – 70 об/мин
• Электродвигатель (общепромышленное исполнение (50Гц, IP54, У3):

  • Мощность -2,2 кВт
  • Количество оборотов– 1 420 об/мин
  • Напряжение – 380 В
• Габаритные размеры – 1511 х 640 х 900 мм
• Масса – 150 кг
