Винтовые насосы SOLTEC

• Подача до 450 м³/час
• Давление до 48 бар

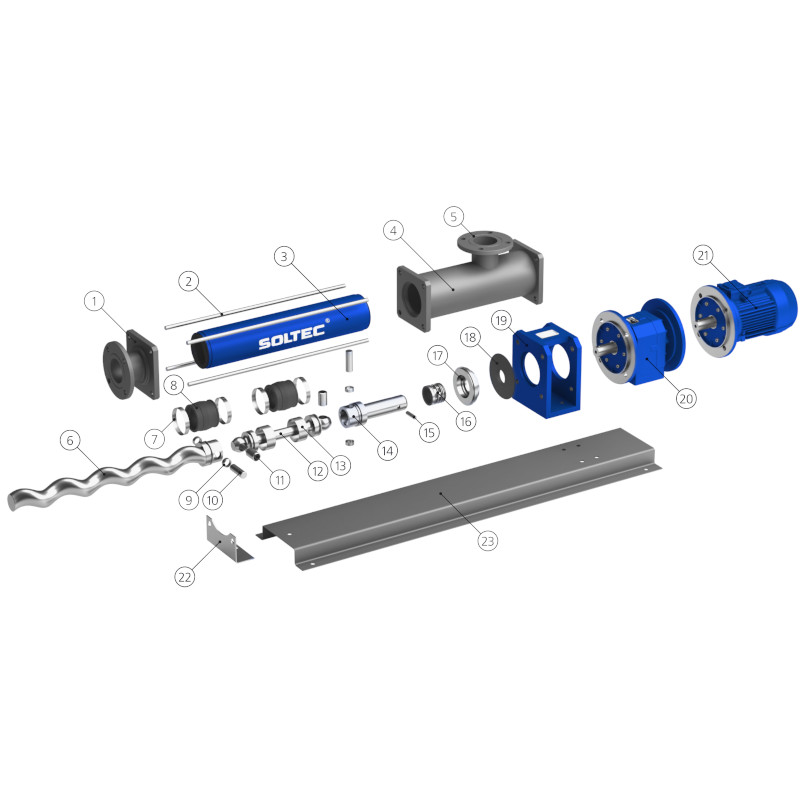

Базовая компоновка винтовых насосов SOLTEC

1. Выходной патрубок
2. Шпилька
3. Статор
4. Рабочая камера
5. Входной патрубок
6. Ротор
7. Хомут
8. Защитный чехол
9. Втулка
10. Палец
11. Втулка шарнирного вала
12. Шарнирный вал
13. Стопорная втулка
14. Переходный вал
15. Штифт переходного вала
16. Торцевое уплотнение
17. Корпус торцевого уплотнения
18. Отбойное кольцо
19. Переходная стойка
20. Редуктор
21. Электродвигатель
22. Опорная стойка
23. Монтажная плита

Каков принцип работы винтовых насосов SOLTEC

Рабочая пара винтового насоса состоит из металлического (6) ротора (однозаходной внешней спирали) и резинового (3) статора (двухзаходной внутренней спирали), при этом, по линии смыкания ротора и статора возникают герметично замкнутые полости, которые при вращении ротора продвигаются в сторону нагнетания. Количество шагов рабочей (винтовой) пары определяет потенциальное давление, которое винтовой насос может развить, а объем замкнутых полостей и скорость вращение ротора - его производительность.

Таким образом, винтовой насос является самовсасывающим насосом объемного типа и допускает регулировку производительности в широком диапазоне без потери номинального давления. Данные особенности винтового насоса позволяют работать с вязкими средами, средами с твердыми включениями и осадками, мультифазными средами с газовой состовляющей и пр.
