Погружной насос Иртыш ПФС 65/160.148-3/2-136

Расшифровка обозначения

Насос ПФС 65/160.148-3/2-136:

• П - погружной электродвигатель без принудительного охлаждения;
• Ф - для сточных масс;
• C - открытое вихревое рабочее колесо;
• 65 - номинальный диаметр напорного патрубка, мм;
• 160 - номинальный диаметр рабочего колеса, мм;
• 148 - фактический диаметр рабочего колеса, мм;
• 3 - номинальная мощность электродвигателя, кВт;
• 2 - число полюсов электродвигателя;
• 1 - мобильный погружной монтаж насоса;
• 3 - шкаф автоматического управления с двумя одноурвневыми поплавковыми выключателями Иртыш ПВФ-1;
• 6 - влаго - термозащита двигателя;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31.

Исполнение шкафа защиты, поставляемого в комплекте с насосом:

• автоматического управления с двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1.

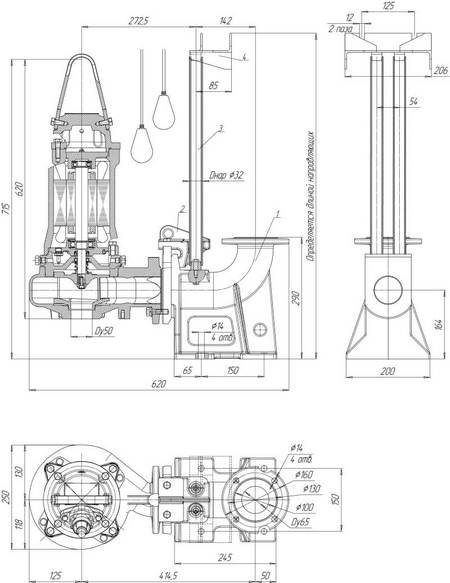

Обозначения на чертеже

• 1. Патрубок погружной;
• 2. Насос с захватом;
• 3. Направляющие;
• 4. Кронштейн.
