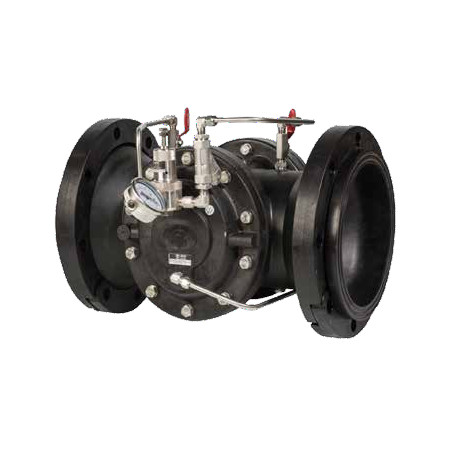

Гидравлический редукционный клапан Eliptix A.R.I. М-20 для ГОК

Клапаны серии М-20 представляют собой ряд гидравлических регулирующих мембранных клапанов, изготовленных из композитных материалов и рассчитанных на рабочее давление до 10 Бар.

Конструкция из полипропилена подходит для промышленной установки на горно-обогатительных комбинатах.

Клапаны серии М-20 оснащены инновационной мембраной эллиптической формы, которая плавно и надежно закрывается и открывается при различных интервалах подачи среды и обеспечивает герметичное закрытие. Клапаны этой серии хорошо совместимы с широким спектром управляющих клапанов, соленоидов и регулирующих устройств.

Данные клапаны разработаны для совместимости с системами контроля за уровнем воды, регулирования расхода, электроуправления и дистанционного управления, а также в качестве редукционных регуляторов или устройств поддержания давления, а также для выполнения ряда специализированных задач.

Регулирующий клапан сочетает высокий расход потока с исключительной пропускной способностью. Эллиптическая форма мембраны и гибкая уплотняющая поверхность гарантируют герметичное закрытие.

Модельный ряд

М-20 R Редукционный клапан

Поддерживает постоянное давление на входе независимо от давления на выходе или колебаний расхода. Заданное значение приведенного давления регулируется 2-ходовым или 3-ходовым управляющим клапаном. Подпружиненная мембрана внутри управляющего устройства реагирует в соответствии с изменением давления на выходе. Перепады давления компенсируются благодаря постепенному открытию и закрытию клапана.

М-20 S Клапан поддержки давления/сбросной клапан

Элемент поддержки давления поддерживает минимальное предустановленное давление на входе, независимо от давления на выходе или колебаний расхода. Сбросной клапан является поддерживающим клапаном, который сбрасывает избыточный поток из системы.

М-20 Q Сбросной клапан быстрого реагирования

Клапан быстро открывается при высоких показателях давления, но медленно закрывается для того, чтобы защитить систему от избыточного давления.

М-20 SR Редукционный клапан с поддержкой давления

Комбинированное действие двух управляющих устройств поддерживает постоянное давление на входе в клапан и, в то же время, снижает давление на выходе до предустановленного уровня. Оба управляющих устройства оснащены подпружиненными мембранами. Одно управляющее устройство чувствительно к давлению на входе, а другое - к давлению на выходе. Клапан постепенно открывается или закрывается для одновременной поддержки требуемого давления на входе и на выходе.

М-20 EРегулирующий клапан с электроприводом

Регулирующие клапаны с электроприводом используются для дистанционного управления посредством соленоидов в нормально открытом или нормально закрытом положении, и могут применяться в сочетании со всеми гидроуправляющими устройствами.

Управляющие клапаны

A.R.I. предлагает широкий ассортимент управляющих клапанов, регулирующих давление и расход, с диапазоном рабочего давления от 0,3 до 16 Бар. Широкий ассортимент клапанов данной серии, выполненных из нержавеющей стали или армированного полипропилена, подходит для двух- и трёхканальных управляющих контуров. Серия управляющих клапанов A.R.I. замечательна с точки зрения инновационного подхода, точности, надежности и простоты.
