Регулятор давления DINANSI модели G-60 "после себя"

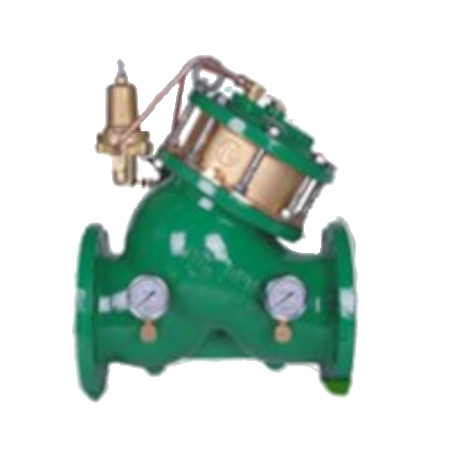

Редукционный клапан для понижения давления DINANSI модели Effect PR-1/F
Ду 40 – Ду 1200 (1½" — 48")
ПРИМЕНЕНИЕ
Промышленное применение (индустриальные и муниципальные системы водоснабжения, системы отопления, вентиляции и кондиционирования воздуха, а также оросительные системы): вода.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Конструкция:
- гидравлический запорно-регулировочный клапан с поршневым приводом;
- комплектуется V-портом - дросселирующей пробкой;
- внутренние детали изготавливаются из устойчивых материалов типа нержавеющей стали и бронзы;
- металлический поршень обеспечивает стабильную работу клапана, без вибраций;
- устойчив к кавитации как при больших, так и при малых расходах; –
- клапан приводится в действие давлением трубопровода, является абсолютно независимым устройством и может быть установлен в любом месте трубопровода, полное открытие клапана достигается даже при низком давлении в линии;
Покрытие: антикоррозийное эпоксидное покрытие синего цвета, стекловидная эмаль.
Соединение: фланцевое. Стандарт — DIN.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Рабочее давление — 16 бар. 25 бар – под заказ.
- Рабочая температура — 0°С—+100°С.
- Допустимый перепад вход/выход – до 3 раз.
ГАБАРИТНЫЕ РАЗМЕРЫ В ММ
| Ду | L | H | D | K | N-0 | Вес, кг | |
| 40 | 1 1/2" | 280 | 245 | 150 | 110 | 4-19 | 31.7 |
| 50 | 2" | 280 | 245 | 160 | 125 | 4-19 | 37.8 |
| 65 | 2 1/2" | 305 | 245 | 185 | 145 | 4-19 | 40 |
| 80 | 3" | 325 | 250 | 200 | 160 | 8-19 | 44 |
| 100 | 4" | 375 | 260 | 220 | 180 | 8-19 | 61 |
| 150 | 6" | 440 | 350 | 285 | 240 | 8-23 | 108 |
| 200 | 8" | 600 | 477 | 340 | 295 | 12-23 | 150 |
| 250 | 10" | 622 | 510 | 405 | 355 | 12-28 | 268 |
| 300 | 12" | 810 | 658 | 460 | 410 | 12-28 | 370 |
| 350 | 14" | 940 | 708 | 520 | 470 | 16-28 | 512 |
| 400 | 16" | 948 | 818 | 580 | 525 | 16-31 | 672 |
| 450 | 18" | 1050 | 900 | 640 | 585 | 20-31 | 966 |
| 500 | 20" | 1100 | 950 | 715 | 650 | 20-34 | 970 |
| 600 | 24" | 1295 | 1125 | 840 | 770 | 20-37 | 1300 |
| 700 | 38" | 1448 | 1260 | 910 | 840 | 24-37 | 1500 |
| 800 | 32" | 1590 | 1408 | 1025 | 950 | 24-40 | 2000 |
| 900 | 36" | 1956 | 1600 | 1125 | 1050 | 28-40 | |
| 1000 | 40" | 2200 | 1850 | 1255 | 1170 | 28-40 | |
| 1200 | 48" | 2600 | 2100 | 1485 | 1390 | 32-40 | |
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
| № | Деталь | Материал |
| 1 | Корпус | Ковкий чугун GGG-50 |
| 2 | Направляющий шпиндель | Медный сплав |
| 3 | Седло клапана | Медь |
| 4 | Уплотнительная прокладка | NBR / PTFE |
| 5 | Диск клапана | Медный сплав |
| 6 | Пружина | 60Si2MnA |
| 7 | Шток клапана | 1Cr18Ni9Ti |
| 8 | Цилиндр | Медный сплав |
| 9 | Винт | Нержавеющая сталь |
| 10 | Крышка | Ковкий чугун GGG-50 |
| 11 | Поршень | Медный сплав |
ОБЩЕЕ ОПИСАНИЕ И ПРИНЦИП РАБОТЫ
Гидравлический запорно-регулирующий клапан с поршневым приводом предназначен для регулирования давления в системах водоснабжения.
Металлический поршень обеспечивает стабильное регулирование давления на выходе. Гидравлический клапан приводится в действие давлением воды в трубопроводе и не требует подключения какого-либо источника энергии.
Давление на входе Р1 через управляющий патрубок создает избыточное давление в поршневой камере, тем самым запирая клапан и удерживая его в закрытом состоянии.
Давление на выходе Р2 регулируется пилотным пружинным клапаном, установленным на поршневой камере. Когда давление на выходе из клапана падает, пилотный клапан открывается и сбрасывает давление из поршневой камеры, открывая основной клапан.
Таким образом, происходит плавное регулирование установленного давления.
