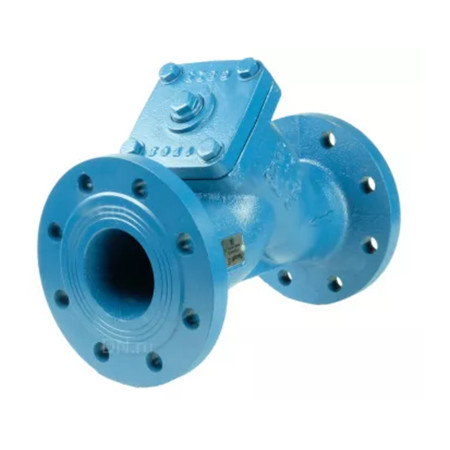

Фильтр сетчатый чугунный RIO 9110ФЧ DN 15-600 PN 16 фланцевый

Материал основных деталей

Наименование детали	Марка материала
Материал корпуса	Чугун
Сетка	Нержавеющая сталь
Прокладка	Графит
Крышка	Чугун

Основные технические данные и характеристики

Номинальный диаметр DN, мм	15	20	25	32	40	50	65	80	100	125	150	200	300	350	400	500	600
Тип присоединения	Фланцевый
Давление номинальное	16 бар
Рабочая среда	воздух, пар, вода техническая
Материал корпуса	Чугун EN-GJS-400
Макс. Температура, °С	300

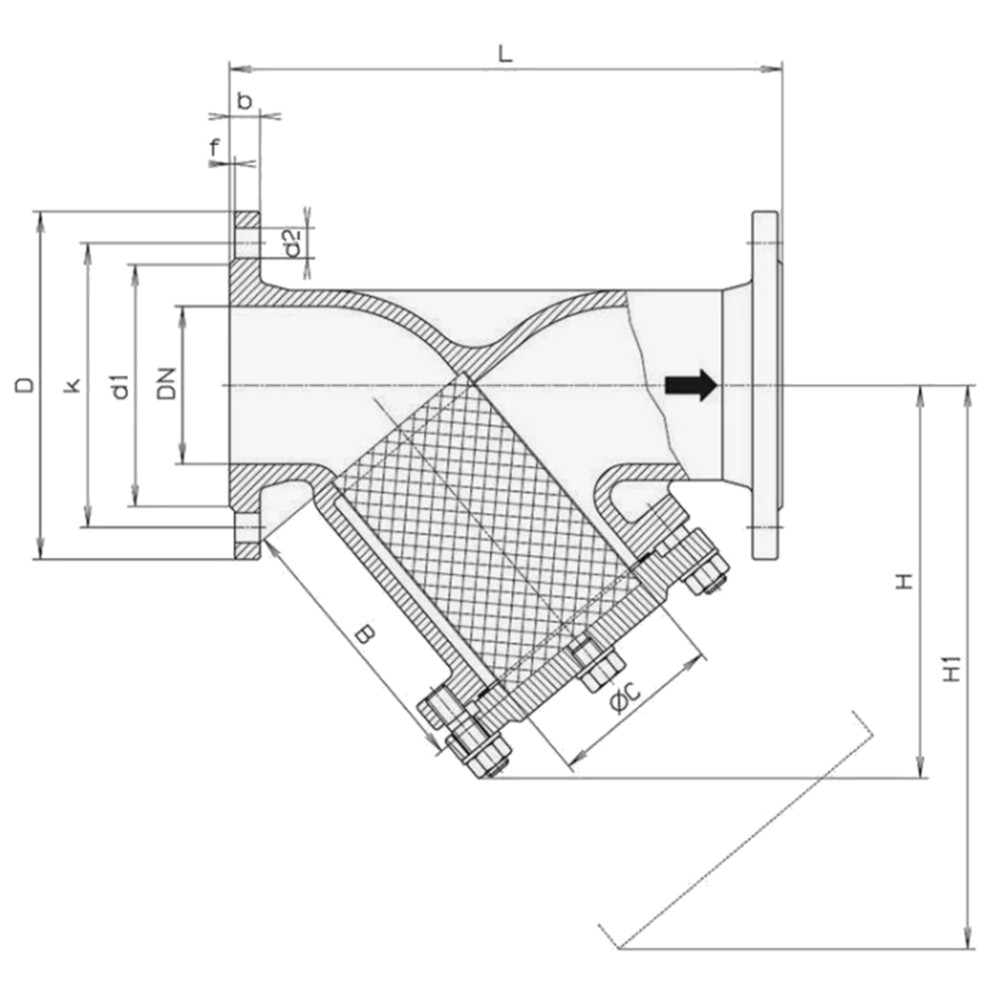

Габаритные размеры RIO 9110ФЧ DN 15-600 PN 16

DN	L	ØD	ØD 1	ØD2	b	z	Ød	H	H1	Вес (кг)	Размер ячейки (мм)
15	130	95	65	45	14	4	14	74	110	3	1
20	150	105	75	58	16	4	14	90	130	3,2	1
25	160	115	85	68	16	4	14	95	160	4	1
32	180	140	100	78	18	4	18	119	171	6	1
40	200	150	110	88	18	4	18	130	195	7	1
50	230	165	125	102	20	4	18	145	218	8	1
65	290	185	145	122	20	4	18	160	248	12	1,3
80	310	200	160	138	22	8	18	185	283	14	1,3
100	350	220	180	158	24	8	18	225	351	18	1,3
125	400	250	210	188	26	8	18	268	418	32	1,3
150	480	285	240	212	26	8	23	295	468	45	1,3
200	600	340	295	268	30	12	23	316	529	80	1,6
250	730	405	355	320	32	12	23	420	662	130	1,6
300	850	460	410	378	32	12	27	455	735	170	1,6
350	980	520	470	438	36	16	27	565	915	240	1,6
400	1100	580	525	490	38	16	30	635	1041	345	1,6
500	1250	715	650	609	31,5	20	34	884	1242	580	3,0
600	1450	840	770	720	36	20	37	1022	1441	840	4,0
