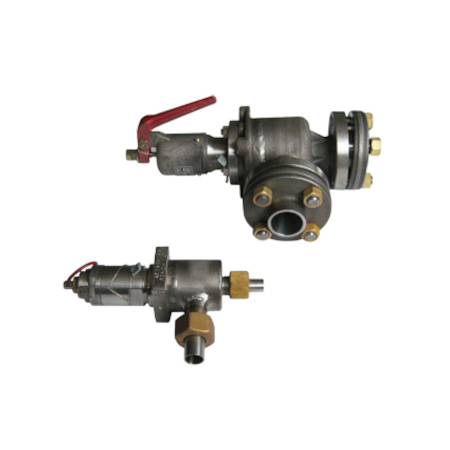

Клапан предохранительный пружинный КВО.7431.000

Назначение: автоматическая защита оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.

Рабочая среда: кислород, азот, воздух, аргон.

Технические характеристики:

Обозначение	DN, мм	PN, МПа (кгс/см2)	Интервал рабочих температур К, °С	Материал корпуса	Масса, кг
КВО.7431.000-02	4	15(150)	223…353 (от -50 до +80)	ЛЖМЦ59-1-1 ГОСТ 15527-2004	1,15
03-05		20(200)
06-08		23(230)
09-11		35(350)
12-14		40(400)
15		20(200)
16		16,5(165)



Обозначение	Давление срабатывания, МПа (кгс/см2)	H, мм	D1, мм	L, мм
КВО.7431.000-02	15,8...16,5(158...165)	218	М22х1,5-8g	45,5
03-05	21...22(210...220)
06-08	24,2...25,3(242...253)
09-11	36,8...38,5(368...385)
12-14	42...44(420...440)
15	21...22(210...220)
16	18,15...19(181,5...190)
