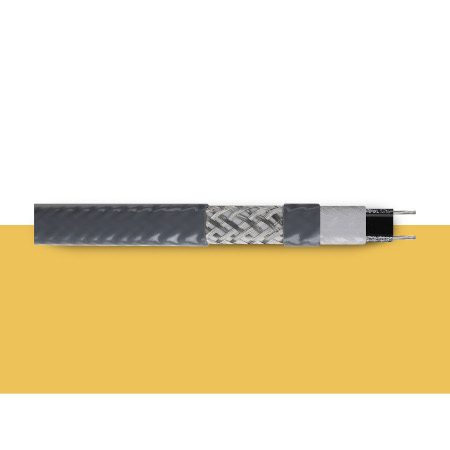

Взрывозащищенный низкотемпературный ( +65°С/ +85°С) саморегулирующийся греющий кабель ГТГ-КСН
.jpg "1 (1)")
Взрывозащищенный низкотемпературный ( +65°С/ +85°С) саморегулирующийся греющий кабель ГТГ-КСН
Саморегулирующийся низкотемпературный греющий кабель ГТГ-КСН параллельного типа применяется для защиты от замерзания и поддержания технологической температуры до +65°С трубопроводов, емкостей, объектов автоматизации и любых других объектов, для которых необходима дополнительная защита от замерзания.
Для органических коррозионных сред рекомендуется использовать кабели с фторполимерной оболочкой.
Для слабых неорганических сред рекомендуется использовать кабели с оболочкой из полиолефина.
Область применения: Взрывоопасные зоны помещений и наружных установок класса 1 и 2 по ГОСТ IEC 60079-10-1-2013, взрывоопасные зоны классов 21 и 22 по ГОСТ 31610.10-2-2017/IEC 60079-10-2.2015, нормальные.
Преимущества
- Экономия электроэнергии.
- Простой монтаж и эксплуатация.
- Отсутствие эффекта перегрева.
Технические данные
Температура окружающей среды, °С
-60...+85 (максимально допустимая температура без нагрузки)
Минимальная температура монтажа, °С
П/Ф: -40/-60
Максимальная поддерживаемая температура, °C
+65
Максимальная допустимая температура без нагрузки (1000 часов суммарно), °C
+85
Температурный класс
Т6
Напряжение, В
~220-240
Номинальная мощность, Вт/м
10, 15, 25, 33
Материал оболочки кабеля
Фторполимер, полиолефин
Климатическое исполнение
У1…5 (N1…5), УХЛ1…5 (NF1…5), ХЛ1…3 (F1…3), ХЛ5 (F5)
Конструктивные параметры
Технические параметры греющих кабелей типа ГТГ-КСН
| Наименование | Номинальная мощность (Вт/м при 10°С) |
Толщина, мм | Ширина, мм | Масса, кг/км |
|---|---|---|---|---|
| ГТГ-КСН-10П | 10 | 6,1±0,3 | 12,4±0,6 | 117±10% |
| ГТГ-КСН-15П | 15 | |||
| ГТГ-КСН-25П | 25 | |||
| ГТГ-КСН-33П | 33 | |||
| ГТГ-КСН-10Ф | 10 | 5,7±0,3 | 12,0±0,6 | 119±10% |
| ГТГ-КСН-15Ф | 15 | |||
| ГТГ-КСН-25Ф | 25 | |||
| ГТГ-КСН-33Ф | 33 |
Максимальная длина цепи кабеля при использовании автоматического выключателя типа С, м
| Тип | Температура включения, °С | Максимальная длина цепи греющего кабеля, м |
||
|---|---|---|---|---|
| 16А | 20А | 32А | ||
| ГТГ-КСН-10П(Ф) | 10 | 152 | 180 | 180 |
| 0 | 133 | 167 | 180 | |
| -20 | 106 | 133 | 180 | |
| ГТГ-КСН-15П(Ф) | 10 | 137 | 162 | 162 |
| 0 | 121 | 151 | 162 | |
| -20 | 96 | 120 | 162 | |
| ГТГ-КСН-25П(Ф) | 10 | 107 | 126 | 126 |
| 0 | 95 | 119 | 126 | |
| -20 | 77 | 96 | 126 | |
| ГТГ-КСН-33П(Ф) | 10 | 84 | 104 | 108 |
| 0 | 75 | 93 | 108 | |
| -20 | 61 | 76 | 108 | |
Приведенные показатели предназначены только для предварительной оценки длины цепей электрообогрева.
Для точного расчета обратитесь в ООО ЗАВОД ГОРЭЛТЕХ.Для обеспечения безопасности и защиты от возгорания необходимо использовать УЗО на 30 мА.
Если по результатам проектирования получается более высокий ток утечки на землю, для устройств с регулируемым током срабатывания предпочтительный уровень тока срабатывания составляет на 30мА выше характеристики греющего кабеля по утечке на землю, указанной производителем или следующее доступное значение тока срабатывания для устройств с нерегулируемым током срабатывания, но максимум 300 мА.
