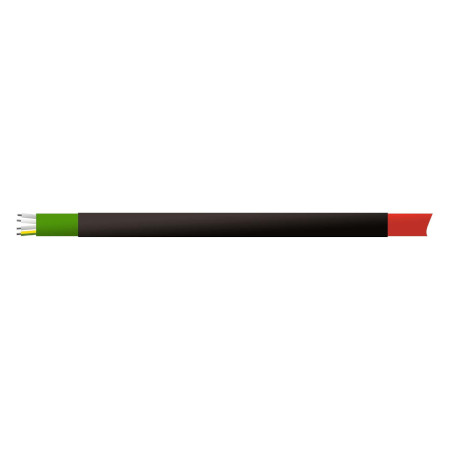

Монтажный набор типа ГТГ-НР-В-3-ВК для ввода трехжильного греющего кабеля с постоянной мощностью типа ГТГ-КР-3 в соединительную коробку
Монтажный набор типа ГТГ-НР-В-3-ВК предназначен для ввода трехжильного греющего кабеля с постоянной мощностью типа ГТГ-КР-3 в соединительную коробку.
Область применения: Взрывоопасные зоны помещений и наружных установок класса 1 и 2 по ГОСТ IEC 60079-10-1-2013, взрывоопасные зоны классов 21 и 22 по ГОСТ 31610.10-2-2017/IEC 60079-10-2.2015, нормальные.
Технические данные
Температура окружающей среды, °С
-60...+260 (диапазон эксплуатационных температур)
Климатическое исполнение
У1…5 (N1…5), УХЛ1…5 (NF1…5), ХЛ1…3 (F1…3), ХЛ5 (F5)
Конструктивные параметры
Состав монтажного набора типа ГТГ-НР-В-3-ВК
| Наименование комплектующего | Кол-во |
|---|---|
| Гильзы ГМЛ | 1 комплект* |
| Тефлоновая клейкая лента | 1 рулон |
| Трубка холодной усадки | 1 шт |
| Провод установочный 4-х жильный | 1,5 м |
* Размер гильз и их количество зависит от назначения набора
Подбор медных гильз для соединения кабелей
| Марка нагревательного кабеля | Типоразмер используемый гильзы: диаметр х толщина стенки х длина, мм | ||||
|---|---|---|---|---|---|
| Соединение жил | Соединение оплетки и жилы | ||||
| ГТГ-КР-3-200-035С5 | ГТГ-КР-3-260-035С5 | 4х0,8х8 | 4х0,8х8 | ||
| ГТГ-КР-3-200-023С3 | ГТГ-КР-3-260-023С3 | 4х0,8х8 | 5х0,8х9 | ||
| ГТГ-КР-3-200-018С1 | ГТГ-КР-3-260-018С1 | 5х0,8х9 | 5х0,8х9 | ||
| ГТГ-КР-3-200-011С5 | ГТГ-КР-3-260-011С5 | 5х0,8х9 | 6,5х1х10 | ||
| ГТГ-КР-3-200-008С6 | ГТГ-КР-3-260-008С6 | 6,5х1х10 | 6,5х1х10 | ||
| ГТГ-КР-3-200-005С8 | ГТГ-КР-3-260-005С8 | 6,5х1х10 | 8х1,3х11 | ||
| ГТГ-КР-3-200-004С3 | ГТГ-КР-3-260-004С3 | 8х1,3х11 | 9,7х1,6х13 | ||
| ГТГ-КР-3-200-00003 | ГТГ-КР-3-260-00003 | 9,7х1,6х13 | 9х1,5х30 | ||
| ГТГ-КР-3-200-002С2 | ГТГ-КР-3-260-002С2 | 9х1,5х30 | 9х1,5х30 | ||
| ГТГ-КР-3-200-001С7 | ГТГ-КР-3-260-001С7 | 9х1,5х30 | 10х3,5х40 | ||
Совместимость кабелей и наборов
| № п/п | Наименование набора | Марка кабеля | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ГТГ-КР-3-200/260-035С5-1000 | ГТГ-КР-3-200/260-023С3-1000 | ГТГ-КР-3-200/260-018С1-1000 | ГТГ-КР-3-200/260-011С5-1000 | ГТГ-КР-3-200/260-008С6-1000 | ГТГ-КР-3-200/260-005С8-1000 | ГТГ-КР-3-200/260-004С3-1000 | ГТГ-КР-3-200/260-00003-1000 | ГТГ-КР-3-200/260-002С2-1000 | ГТГ-КР-3-200/260-001С7-1000 | ||
| 1 | ГТГ-НР-В-3-ВК1 | + | - | - | - | - | - | - | - | - | - |
| 2 | ГТГ-НР-В-3-ВК2 | - | + | - | - | - | - | - | - | - | - |
| 3 | ГТГ-НР-В-3-ВК3 | - | - | + | - | - | - | - | - | - | - |
| 4 | ГТГ-НР-В-3-ВК4 | - | - | - | + | + | - | - | - | - | - |
| 5 | ГТГ-НР-В-3-ВК5 | - | - | - | - | - | + | - | - | - | - |
| 6 | ГТГ-НР-В-3-ВК6 | - | - | - | - | - | - | + | - | - | - |
| 7 | ГТГ-НР-В-3-ВК7 | - | - | - | - | - | - | - | + | + | - |
| 8 | ГТГ-НР-В-3-ВК8 | - | - | - | - | - | - | - | - | - | + |
