Готовые стандартные посты управления и индикации ПКИЕ из алюминиево-кремниевого сплава

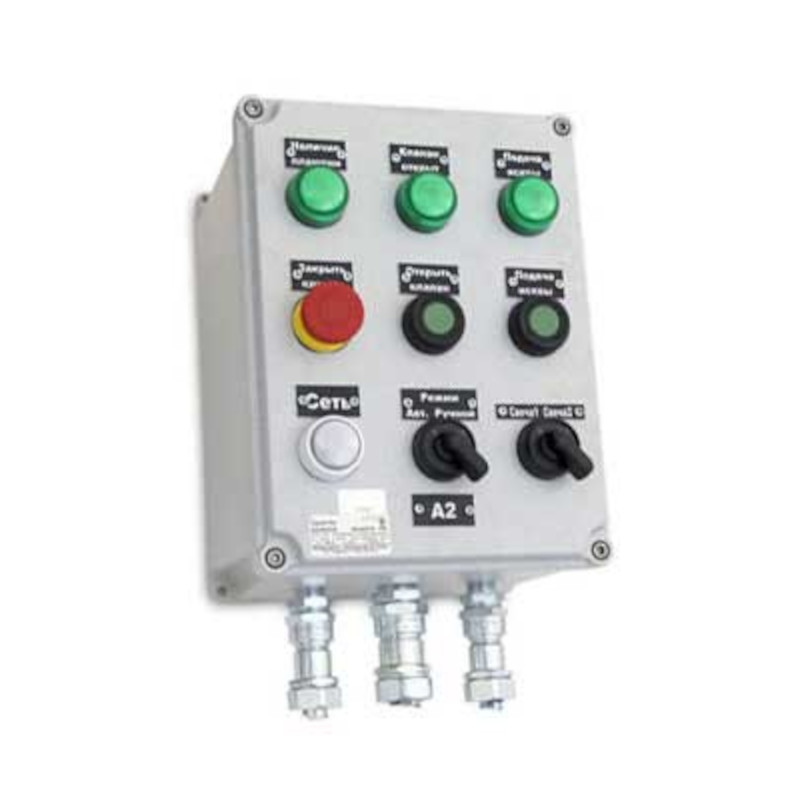

Взрывозащищенные посты управления и индикации ПКИЕ (ЩОРВЕ) по схеме заказчика из алюминиево-кремниевого сплава
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные посты управления и индикации серии ПКИЕ применяются во взрывоопасных зонах в нефтяной, газовой, химической, фармацевтической и пищевой промышленности, в металлургии, энергетике и др. Взрывозащищенные посты серии ПКИЕ служат для управления различными аппаратами и механизмами (насосами, вентиляторами, мешалками и др.) Гибкая модульная система постов достигается применением различных типоразмеров корпусов иразнообразных управляющих и индикационных модулей. Одним из преимуществ постов ПКИЕ являются яркие цвета визуальной части модулей управления и индикации – кнопок, ламп и др.Установка элементов управления и индикации, и комплектации кабельными вводами производиться исходя из требований заказчика.
По требованию заказчика изготавливаютсямаркировочные табличкидля кнопок и сигнальных ламп.
Для поста управления и индикации «ПКИЕ» получен сертификат функциональной безопасности SIL 2. Его наличие подтверждает, что оборудование надежно функционирует в процессе эксплуатации, обеспечивает функциональную безопасность, может использоваться в системах противоаварийной защиты (СПАЗ). При заказе оборудования необходимо указать опцию «/SIL2», в комментариях указать его функциональное назначение: аварийная остановка, аварийный пуск или их сочетание. Возможность применения опции «/SIL2» зависит от комплектации поста управления.
Область применения - взрывоопасные зоны помещений и наружных установок и рудники, неопасные по газу или пыли, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Температура окружающей среды, °С: | -60...+40 (Т6/Т85°С) -60...+60 (Т5/Т100°С) -60...+85 (Т4/Т135°С) -60...+85 (для рудничного нормального и общепромышленного исполнений) |
| Максимальное напряжение, В: | ~1000 / ⎓400 |
| Максимальная сила тока, А: | 291 |
| Размещение кабельных вводов: | По спецификации заказчика |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035(по требованию RAL 3001) |
| Материал корпуса: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный (по умолчанию) |
| Класс защиты от поражения электрическим током: | I |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5) |

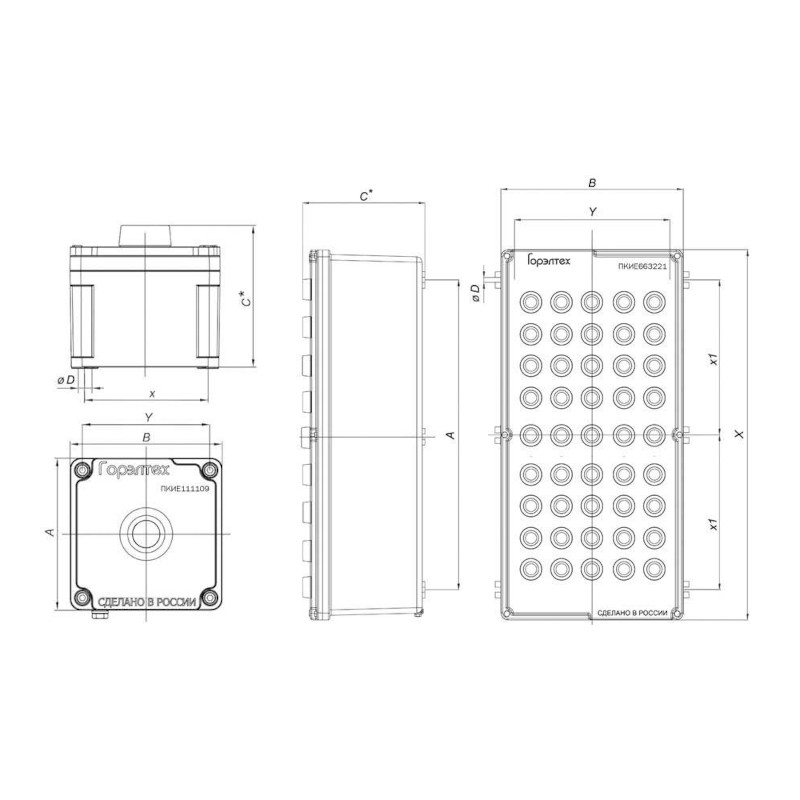

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
*Размер зависит от типа установленных элементов управления и/или индикации.
Размеры корпусов КСРВ из алюминиево-кремниевого сплава
| Типоразмер корпуса |
Макс. количество элементов управления и индикации на крышке корпуса ** |
Размеры, мм | Масса корпуса, кг | ||||||
| внешние | монтажные | ||||||||
| A | B | C | X | X1 | Y | ØD | |||
| ПКИЕ111109 | 1 | 112 | 112 | 91 | 94 | - | 94 | 6,3 | 0,8 |
| ПКИЕ171109 | 3 | 172 | 112 | 91 | 154 | - | 94 | 6,3 | 1,1 |
| ПКИЕ141410 | 4 | 149,5 | 149,5 | 107 | 131 | - | 131 | 6,3 | 1,4 |
| ПКИЕ202012 | 6 | 201 | 201 | 129 | 180 | - | 180 | 6,5 | 2,5 |
| ПКИЕ301410 | 8 | 304,5 | 149,5 | 109 | 285 | - | 131 | 6,3 | 2,4 |
| ПКИЕ302314 | 15 | 305 | 231 | 140 | 285 | - | 211 | 6,3 | 3,9 |
| ПКИЕ302318 | 16 | 305 | 231 | 189 | 285 | - | 211 | 6,3 | 4,5 |
| ПКИЕ513321 | 35 | 511 | 336 | 207 | 418 | - | 330 | 9 | 15 |
| ПКИЕ663221 | 45 | 669 | 329 | 207 | 576 | 288 | 332 | 9 | 18,7 |
| ПКИЕ626221 | 95 | 622 | 622 | 208 | 530 | 265 | 616 | 9 | 29,5 |
**Количество устанавливаемых элементов зависит от их габаритов и типоразмеров контактных групп. Точное количество элементов и типоразмер корпуса для конкретного решения уточняется при заказе. Возможно изготовление модульных взрывозащищенных постов по схеме заказчика.
