Взрывозащищенные коробки соединительные типа КСРВ из алюминиево-кремниевого сплава.
Взрывозащищенные коробки соединительные типа КСРВ из алюминиево-кремниевого сплава.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки серии КСРВ относятся к стационарным многофункциональным устройствам. Коробки серии КСРВ могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления. Коробки могут применятся так же для соединения локальных сетей и удлинения сетевых кабелей (патч-кордов) в случае прокладки их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

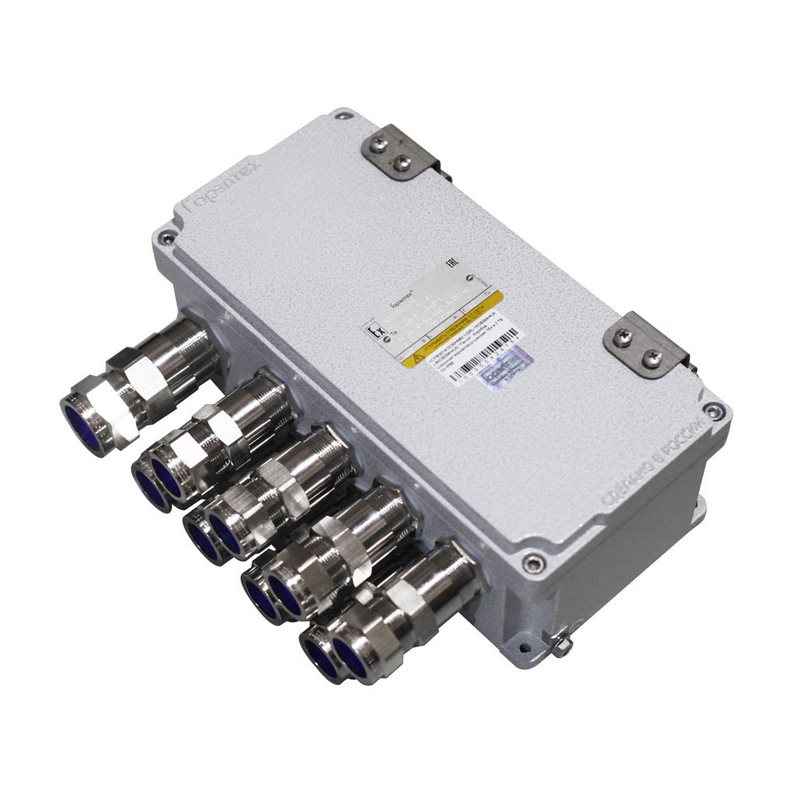

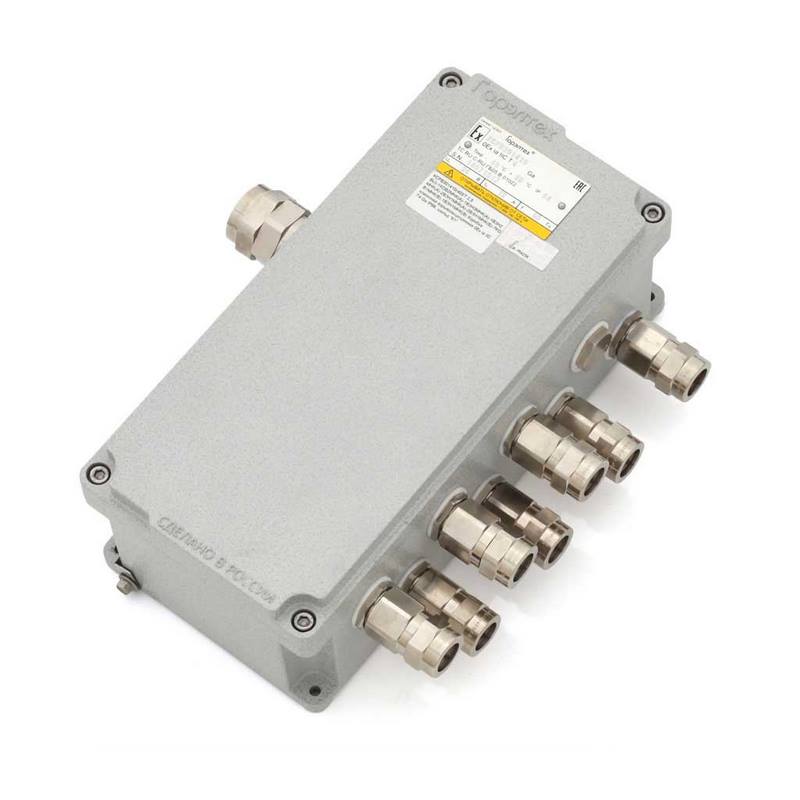

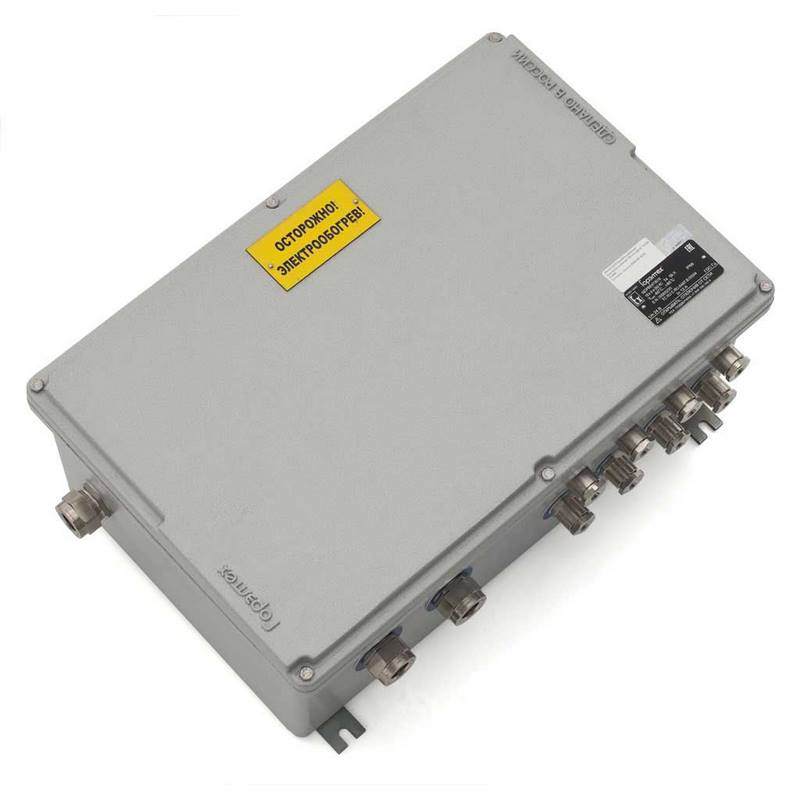

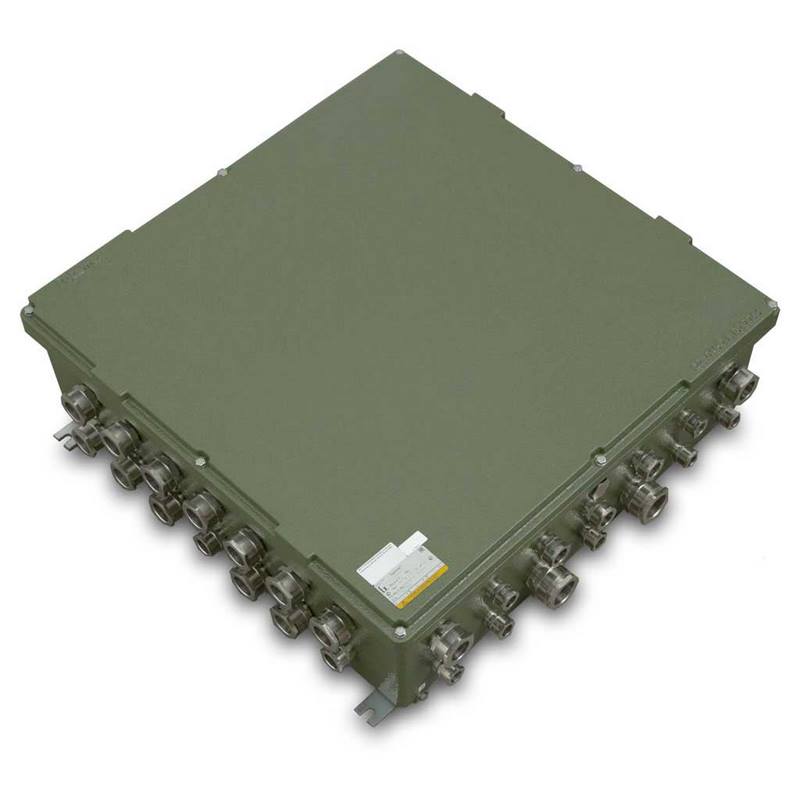

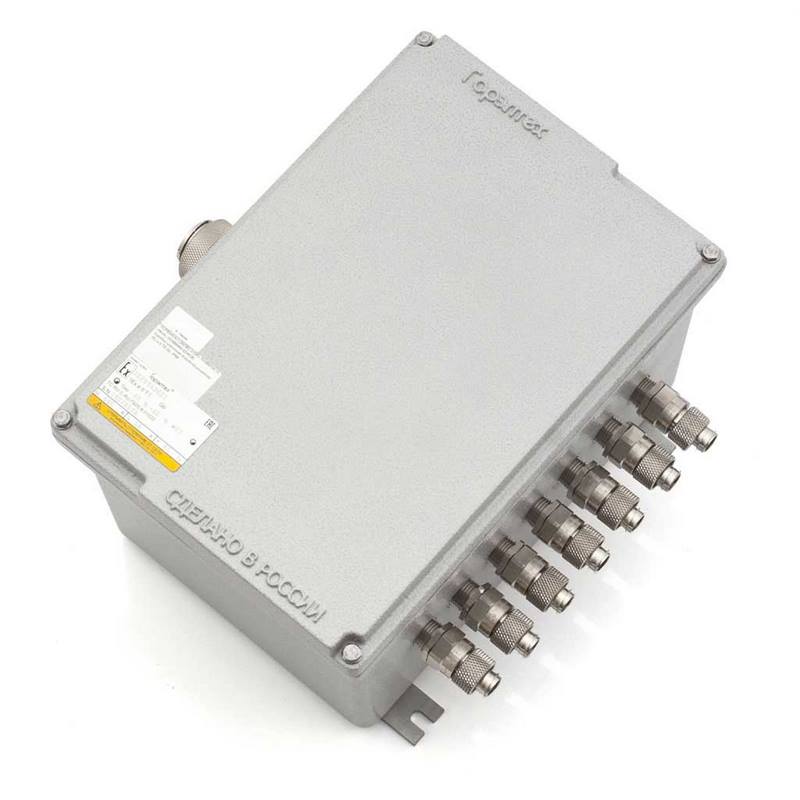

Взрывозащищенные клеммные коробки КСРВ выполнены в виде прямоугольного корпуса с крышкой, изготовленных из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к соляному туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты.
Благодаря специальной системе уплотнения взрывозащищенных коробок серии КСРВ, где уплотнитель защищен от воздействия окружающей среды, корпус имеет превосходные показатели степени защиты от внешних воздействий IP66, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.
Внешний и внутренний зажим заземления изготовлены из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что алюминий является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Температура окружающей среды, °С:
|
-75*/-60...+40 (Т6/Т85°С) -75*/-60...+60 (Т5/Т100°С) -75*/-60...+85 (Т4/Т135°С) -60...+85 (РН1/РН2 и общепромышленное исполнение) Пустые оболочки (Ех-компонент): -75*/-60...+150 *исполнение /ХОЛОД |
| Максимальная температура нагрева, °С: | 200 |
| Максимальное напряжение, В: | ~ 10000 / ~1000 / ⎓500 |
| Максимальная сила тока, А: | 1500 / 800 |
| Размещение кабельных вводов: | По спецификации заказчика |
| Заземление: | 2 зажима заземления (внутренний и внешний) из нержавеющей стали |
| Крепление крышки: | 2 или 4 стойки для крепления монтажной панели |
| Покрытие: | Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 |
| Уплотнение: | Силиконовая резина (в пазе крышки) |
| Материал: | Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к соляному туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к соляным и кислым рудничным водам, фрикционно искробезопасный. |
| Рабочее положение в пространстве: | любое |
| Пожарное исполнение: | Устройства сохраняют работоспособность при воздействии температурного режима (ГОСТ 30247.0-94) в течение 30 минут (опция /ПОЖАР). Не доступно с опцией /МОРЕ. |
| Климатическое исполнение: | УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM4, В2.1, В5) |

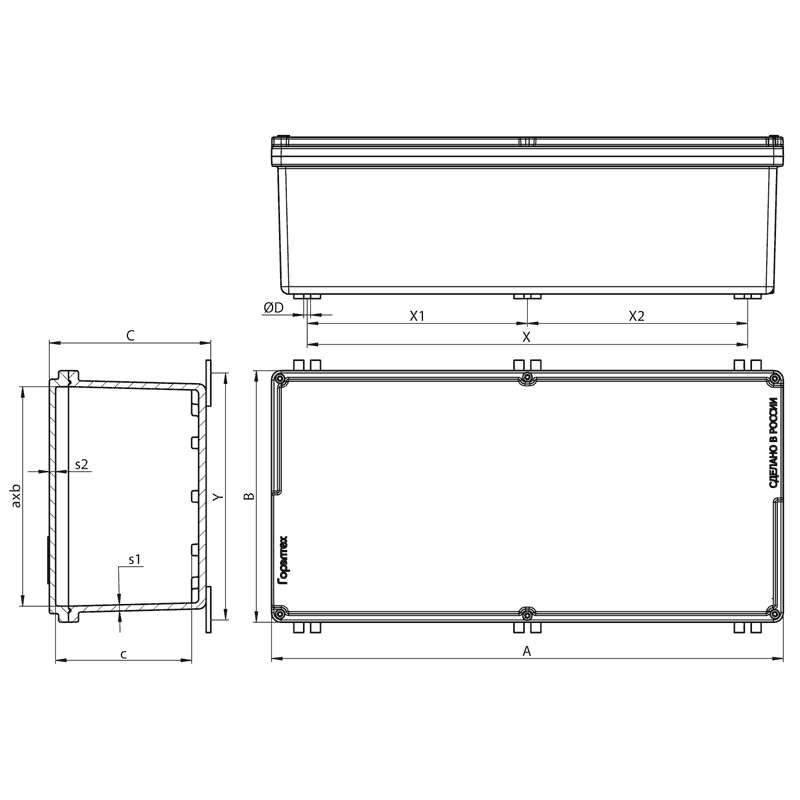

Размеры корпусов КСРВ из алюминиево-кремниевого сплава
| Типоразмер коробки | Размеры, мм | Масса, кг | Тип монтажной панели* | Размеры, мм | Масса монтажной панели, кг | ||||||||||||||
| внешние | внутренние | монтажные | |||||||||||||||||
| A | B | C | a | b | c | s1 | s2 | X | X1 | Y | ØD | A | B | C | D | ||||
| КСРВ090906 | 89,5 | 89,5 | 61 | 81,5 | 81,5 | 44 | 4 | 4 | 55,5 | - | 76 | 4,5 | 0,5 | К0909Х | 76 | 76 | 66,5 | - | 0,02 |
| КСРВ111109 | 112 | 112 | 91 | 102 | 102 | 72 | 5 | 6 | 94 | - | 94 | 6,3 | 0,8 | К1111Х | 90 | 68 | 87 | - | 0,05 |
| КСРВ171109 | 172 | 112 | 91 | 162 | 102 | 72 | 5 | 6 | 154 | - | 94 | 6,3 | 1,1 | К1711Х | 160 | 68 | 67 | - | 0,09 |
| КСРВ141410 | 149,5 | 149,5 | 107 | 139,5 | 139,5 | 88 | 5 | 6 | 131 | - | 131 | 6,3 | 1,4 | К1414Х | 130 | 105 | 124 | - | 0,1 |
| КСРВ202012 | 201 | 201 | 129 | 191 | 191 | 106 | 5 | 6 | 180 | - | 180 | 6,3 | 2,5 | К2020Х | 185 | 142 | 172 | - | 0,20 |
| КСРВ301410 | 304,5 | 149,5 | 109 | 294,5 | 139,5 | 88 | 5 | 6 | 285 | - | 131 | 6,3 | 2,4 | К3014Х | 285 | 97 | 271 | 84 | 0,23 |
| КСРВ302314 | 305 | 231 | 140 | 295 | 221 | 117 | 5 | 6 | 285 | - | 211 | 6,3 | 3,9 | К3023Х | 285 | 180 | 271 | 167 | 0,41 |
| КСРВ302318 | 305 | 231 | 189 | 295 | 221 | 117 | 5 | 6 | 285 | - | 211 | 6,3 | 4,5 | К3023Х | 285 | 180 | 271 | 167 | 0,41 |
| КСРВ513321 | 511 | 336 | 210 | 479 | 294 | 175 | 9 | 10 | 418 | - | 330 | 9 | 17,1 | К5133Х | 450 | 254 | 438 | 239 | 0,77 |
| КСРВ663221 | 669 | 329 | 207 | 637 | 287 | 178 | 8 | 8 | 576 | 288 | 332 | 9 | 18,8 | К6632Х | 598 | 250 | 586 | 231 | 1,21 |
| КСРВ626221 | 622 | 622 | 208 | 580 | 580 | 178 | 8 | 8 | 530 | 265 | 616 | 9 | 29,8 | К6262Х | 532 | 532 | 520 | 520 | 2 |
*Х- код материала: А- алюминий, Н- нержавеющая сталь
При необходимости корпуса большого размера возможно изготовление модуля из нескольких корпусов
Масса коробок КСРВ с исполнением /IP68 (залиты компаундом)
| Типоразмер коробки | Масса коробки, кг | Масса компаунда, кг | Итого, кг |
| КСРВ090906 | 0,5 | 0,5 | 1 |
| КСРВ111109 | 0,8 | 0,5 | 1,3 |
| КСРВ171109 | 1,1 | 2 | 3,1 |
| КСРВ141410 | 1,4 | 2 | 3,4 |
| КСРВ202012 | 2,5 | 5 | 7,5 |
| КСРВ301410 | 2,4 | 5 | 7,4 |
| КСРВ302314 | 3,9 | 8 | 11,9 |
| КСРВ302318 | 4,5 | 13,7 | 18,2 |
| КСРВ513321 | 17,1 | 30,6 | 47,7 |
| КСРВ663221 | 18,8 | 36 | 54,8 |
| КСРВ626221 | 29,8 | 64 | 93,8 |
