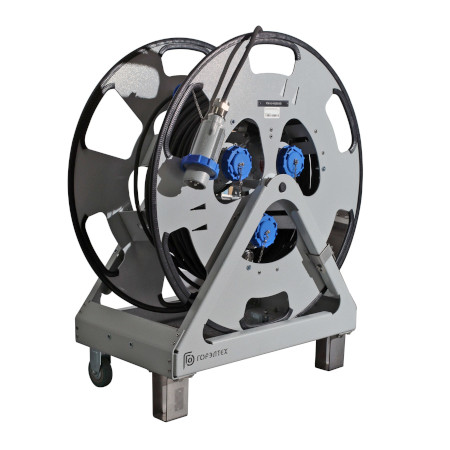

Взрывозащищенный удлинитель типа РГМ-У и РГС-У на катушке

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные удлинители РГМ-У и РГС-У относятся к мобильным устройствам и предназначены для передачи питания потребителям электроэнергии на различных промышленных объектах. Удлинители используются для подключения мобильного оборудования: переносных светильников, измерительных приборов, аккумуляторных батарей, насосов, вентиляторов, воздуходувов, компрессоров, генераторов, и прочих нестационарных приборов, нагрузка по току которых не превышает 63 А.

Особенности эксплуатации:

• Разъемы на различные напряжения имеют цветовую идентификацию.
• Размеры разъемов меняются в зависимости от значений номинального тока.
• Для коммутации, вилку, вставленную в розетку необходимо повернуть на 45° по часовой стрелке, что даст возможность замкнуться внутреннему переключателю и подать напряжение.
• Разъединить вилку и разъем возможно только после поворота вилки на 45° градусов против часовой стрелки. При этом с вилки автоматически снимается напряжение.

Конструкция:

• Рама с двумя видами опоры (опционально возможна установка на раму колес).
• Вращающийся барабан со встроенными взрывозащищёнными разъемами серии РГМ или РГС.
• Фиксатор вращения катушки с кабелем.
• Кабель длиной до 100 метров с закрепленной взрывозащищенной вилкой серии ВГМ или ВГС.
• Взрывозащищенная распределительная коробка типа КСРВ или ККВА для .
• Разъемы имеют самоочищающиеся калиброванные контакты.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты - категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22, зоны неопасные по пыли и газу.
