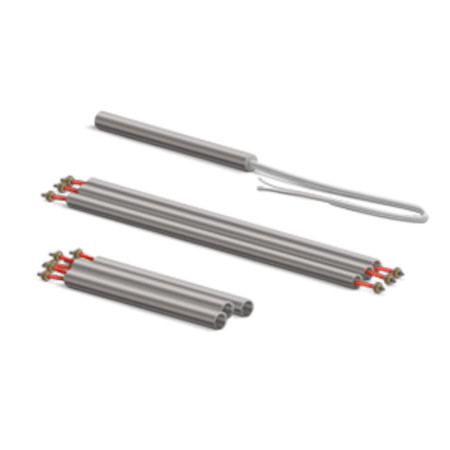

Патронные нагреватели общепромышленные ТЭНП

ТЭНы патронные - это нагревательные элементы небольших размеров, с высокой удельной поверхностной мощностью. Данные особенности позволяют использовать эти нагреватели в ограниченных рабочих пространствах.

Патронные ТЭНы используются при нагреве металлических частей оборудования: экструдеров, термопластавтоматов, пресс-форм, упаковочного оборудования. Иногда применяются для нагрева жидкостей или газов. Патронные нагреватели также применяются в обувной, автомобильной и медицинской промышленности.

Патронный ТЭН представляет собой цилиндрический нагреватель с оболочкой из специальных сталей стойких к возникновению окалины и обладающих наилучшей теплопроводностью. Внутри оболочки устанавливается нагревательная спираль из резистивной проволоки, при пропускании через нее электрического тока она разогревается и передает тепло через внешнюю оболочку к нагреваемой среде.

Нагревательная спираль изолирована от корпуса нагревателя периклазом MgO, уплотненного редуцированием внешней оболочки, которая предшествует финальной шлифовке в заданный размер.

Наличие системы управления нагревом с терморегулятором обеспечит долговечность нагревательных элементов, экономию электроэнергии, защиту от возникновения аварийных ситуаций и автоматическое поддержание заданной температуры.

Не пренебрегайте Вашей безопасностью!

Технические характеристики патронных нагревателей ТЭНП

Стандартные нагреватели комплектуются гибкими термостойкими проводами длиной 300мм, подключение к токоведущим контактам осуществляется вне корпуса нагревателя. Просим указывать в заказе, если необходимо обеспечить гибкие выводы из тела патронного нагревателя.

Варианты концевой заделки и крепежной арматуры патронных нагревателей

• Тип 1: Базовая заделка патронного нагревателя ТЭНП керамической пастой, жесткие токоведущие выводы, отсутствие крепежной арматуры.
• Тип 2: Керамический изолятор выступает над краем металлического корпуса нагревателя на 3-6мм. Предотвращает соприкосновение провода с армирующей трубкой кабельного ввода, жесткие токоведущие выводы, отсутствие крепежной арматуры.
• Тип 3: Токоведущие части патронного нагревателя выполнены в виде жестких винтовых шпилек с метрической резьбой.
• Тип 4: Термостойкий провод из тела ТЭНП, возможность использовать нагреватели под воздействием вибраций и в подвижных частях технологического оборудования. Следует учесть увеличенную "холодную" зону нагревателя
• Тип 5: Однополюсное подключение - может применяться для нагревателей работающих на низком напряжении, токоведущей частью могут быть жесткие выводы, резьбовые шпильки или гибкие термостойкие провода
• Тип 6: Фланец для крепления патронного нагревателя к объекту нагрева при помощи шпилек или болтового соединения. Применяется если тело нагрева подвижно и подвержено вибрациям. Размеры фланца, диаметр, количество и расположение крепежных отверстий по согласованию
• Тип 7: Зажим для крепления патронного нагревателя к объекту нагрева при помощи шпильки или болтового соединения. Применяется если тело нагрева подвижно и подвержено вибрациям. Размеры зажима, диаметр и расположение крепежного отверстия по согласованию.
• Тип 8: Резьбовой фланец для крепления патронного нагревателя к объекту нагрева. Применяется если тело нагрева подвижно и подвержено вибрациям, а также для нагрева среды в емкостях и работы под давлением.Размерность резьбы и фланца, а также его форма по согласованию.
• Тип 9: Усиленная угловая заделка нагревателя, применяется когда патронные нагреватели подвержены смещениям или механическому воздействию, данный вид заделки позволяет избежать обрыва токоведущих частей.
• Тип 10: Компактная угловая заделка нагревателя, применяется когда патронные нагреватели подвержены смещениям или механическому воздействию, данный вид заделки позволяет избежать обрыв токоведущих частей.
• Тип 11: Гнутая угловая заделка нагревателя, применяется когда патронные нагреватели подвержены смещениям или механическому воздействию, данный вид заделки позволяет избежать обрыв токоведущих частей.

Указанные выше варианты являются наиболее популярными. Тип крепежной арматуры, концевой заделки и типа подключения комбинируются в любом виде. Мы имеем возможность изготовить нагреватели со специальными опциями по согласованию.
