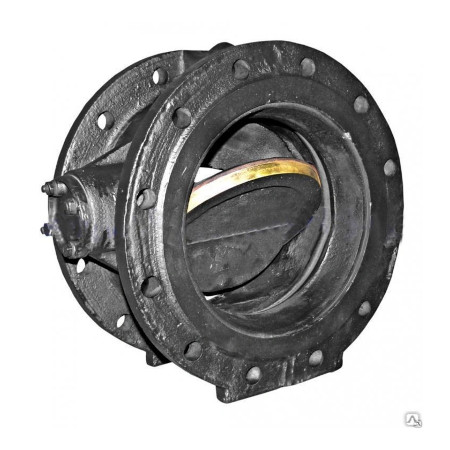

Затвор (клапан) 19ч24бр обратный поворотный

19ч24бр предназначен для предотвращения обратного потока рабочей среды в трубопроводах. Клапан устанавливается на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе. Клапан 19ч24бр изготавливается условными диаметрами Ду300, Ду400.

Технические характеристики и цена 19ч24бр:

Условия эксплуатации обратного клапана 19ч24бр:

• Температура рабочей среды: до + 100°С;
• Рабочая среда: вода;
• Направление потока среды: по стрелке на корпусе;

Технические данные обратного клапана 19ч24бр:

• Привод: автоматический;
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
• Регламентирующий документ: ТУ 26-07-1490-89;
• Климатическое исполнение: У1 по ГОСТ 15150-69;
• Номер чертежа: К03-00.00.00;
• Таблица-фигура: 19ч24бр;

Материалы основных деталей обратного клапана 19ч24бр:

• Материал изделия (корпус): СЧ 18;
• Материал изделия (захлопка): СЧ 18;
• Материал изделия (ось): сталь 20х13;
• Материал уплотнительных колец: латунь ЛЦ 40С;

Показатели надежности обратного клапана 19ч24бр:

• Средний срок службы: 5 лет;
• Средний ресурс, циклов: 2500;
• Наработка на отказ, циклов: 400.

Основные габаритные и присоединительные размеры обратного клапана 19ч24бр:
