Коллекторы Wester W902
Коллекторные шкафы Wester

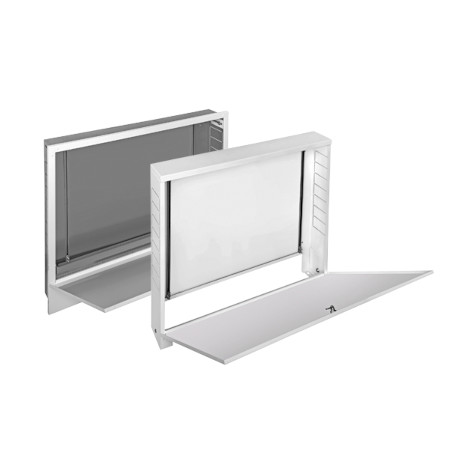

Коллекторные шкафы наружные ШРН и встроенные ШРВ
Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки - 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
| Артикул | Габаритные размеры, мм, AxBxH* | Макс. кол-во выходных отверстий коллектора** | Масса, кг |
| ШРВ-1 | 450 х 120-180 х 648-711 | 2 | 6,05 |
| ШРВ-2 | 550 х 120-180 х 648-711 | 4 | 6,9 |
| ШРВ-3 | 700 х 120-180 х 648-711 | 7 | 8,17 |
| ШРВ-4 | 850 х 120-180 х 648-711 | 10 | 9,41 |
| ШРВ-5 | 1000 х 120-180 х 648-711 | 12 | 10,87 |
| ШРВ-6 | 1150 х 120-180 х 648-711 | 12 | 12,45 |
| ШРВ-7 | 1300 х 120-180 х 648-711 | 12 | 13,85 |
| ШРН-1 | 450 х 118 х 652-715 | 2 | 4,89 |
| ШРН-2 | 550 х 118 х 652-715 | 4 | 5,7 |
| ШРН-3 | 697 х 118 х 652-715 | 7 | 6,9 |
| ШРН-4 | 848 х 118 х 652-715 | 10 | 8,01 |
| ШРН-5 | 998 х 118 х 652-715 | 12 | 9,3 |
| ШРН-6 | 1147 х 118 х 652-715 | 12 | 11,07 |
| ШРН-7 | 1300 х 118 х 652-715 | 12 | 12,55 |
| ШРНГ-1-135 | 450 х 135 х 652-715 | 2 | 5,03 |
| ШРНГ-2-135 | 550 х 135 х 652-715 | 4 | 5,87 |
| ШРНГ-3-135 | 697 х 135 х 652-715 | 7 | 7,1 |
| ШРНГ-4-135 | 848 х 135 х 652-715 | 10 | 8,3 |
| ШРНГ-5-135 | 998 х 135 х 652-715 | 12 | 9,5 |
| ШРНГ-6-135 | 1147 х 135 х 652-715 | 12 | 11,31 |
| ШРНГ-7-135 | 1300 х 135 х 652-715 | 12 | 12,91 |
| ШРНГ-1-150 | 450 х 150 х 652-715 | 2 | 5,3 |
| ШРНГ-2-150 | 550 х 150 х 652-715 | 4 | 6,1 |
| ШРНГ-3-150 | 697 х 150 х 652-715 | 7 | 7,13 |
| ШРНГ-4-150 | 848 х 150 х 652-715 | 10 | 8,27 |
| ШРНГ-5-150 | 998 х 150 х 652-715 | 12 | 9,60 |
| ШРНГ-6-150 | 1147 х 150 х 652-715 | 12 | 11,13 |
| ШРНГ-7-150 | 1300 х 150 х 652-715 | 12 | 12,91 |
| ШРНГ-1-180 | 450 х 180 х 652-715 | 2 | 5,7 |
| ШРНГ-2-180 | 550 х 180 х 652-715 | 4 | 6,6 |
| ШРНГ-3-180 | 697 х 180 х 652-715 | 7 | 7,6 |
| ШРНГ-4-180 | 848 х 180 х 652-715 | 10 | 8,85 |
| ШРНГ-5-180 | 998 х 180 х 652-715 | 12 | 10,45 |
| ШРНГ-6-180 | 1147 х 180 х 652-715 | 12 | 12,35 |
| ШРНГ-7-180 | 1300 х 180 х 652-715 | 12 | 13,75 |
Примечания:
* Размеры А и Н указаны по корпусу шкафа. Габаритные размеры с накладной рамкой, ширина =" А + "46 мм, высота =" Н + "18 мм
** При межосевом расстоянии выходных отверстий 50мм
