Коллекторы Wester W802

Wester

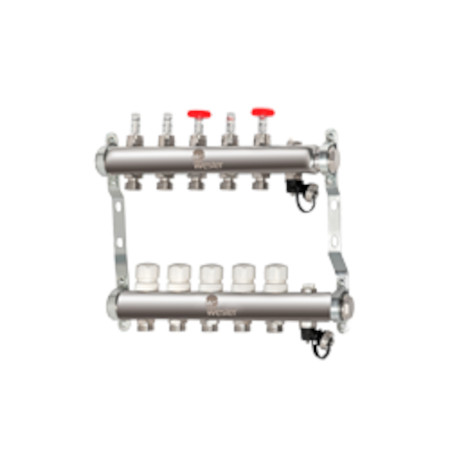

Коллектор Wester W802 из нержавеющей стали с регулирующими клапанами и расходомерами, предназначен для оптимизации и контроля распределения теплоносителя в системах радиаторного отопления и подогрева пола.

Поставляется в предварительно собранном виде. Укомплектован кронштейнами для крепления в распределительном шкафу или на стене, переходниками, автоматическими воздухоотводчиками для удаления кислорода и дренажными кранами для операций заполнения/слива системы. Присоединение 3/4" под евроконус. На каждой отходящей линии распределителя установлен расходомер. На каждой входящей линии распределителя обратки установлен регулятор расхода.

Количество выходов, шт. от 2 до 12
Рабочая среда вода/вода с содержанием гликоля
Максимальное процентное содержание гликоля 45%
Рабочая температура, вода +5...110°С
Рабочая температура, вода с содержанием гликоля -10...110°С
Максимальное рабочее давление, бар 10
Основные присоединительные размеры 1"
Межосевое расстояние, мм 200
Присоединение отводов 3/4" евроконус
Коэффициент пропускной способности запорного клапана Kvs, м3/час 2,6
Коэфф.  пропускной способности регулировочного клапана при количестве оборотов от полного закрытия Kvs, м3/час
1 л/с 0,06
2 л/с 0,12
3 л/с 0,18
4 л/с 0,24
5 л/с 0,30
6 л/с 0,36
Материал корпуса коллектора Нержавеющая сталь AISI304

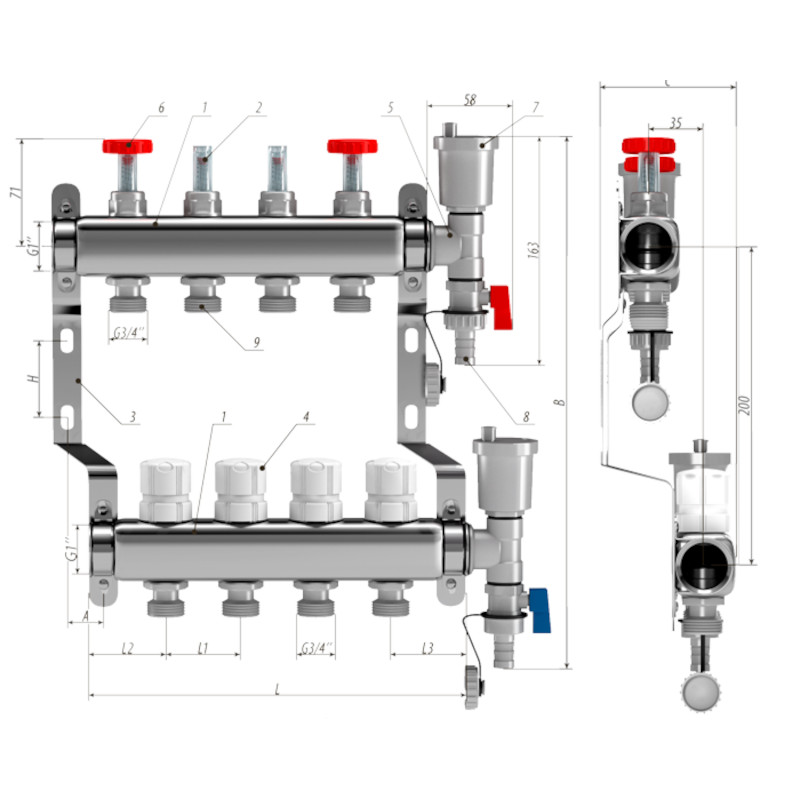

Размер Количество выходов
2 3 4 5 6 7 8 9 10 11 12
L, mm 150 200 250 300 350 400 450 500 550 600 650
L1, mm 50 50 50 50 50 50 50 50 50 50 50
L2, mm 50 50 50 50 50 50 50 50 50 50 50
L3, mm 50 50 50 50 50 50 50 50 50 50 50
A, mm 25 25 25 25 25 25 25 25 25 25 25
B, mm 354 354 354 354 354 354 354 354 354 354 354
C, mm 93 93 93 93 93 93 93 93 93 93 93
H, mm 52 52 52 52 52 52 52 52 52 52 52

Комплектность

Наименование/модель W802.2 W802.3 W802.4 W802.5 W802.6 W802.7
Корпус коллектора, шт. 2 2 2 2 2 2
Регулировочный клапан, шт. 2 3 4 5 6 7
Запорный клапан, шт. 2 3 4 5 6 7
Кронштейн, шт. 2 2 2 2 2 2
Переходник, шт. 2 2 2 2 2 2
Автоматический воздухоудалитель, шт. 2 2 2 2 2 2
Кран дренажный  2 2 2 2 2 2



Наименование/модель W802.8 W802.9 W802.10 W802.11 W802.12
Корпус коллектора, шт. 2 2 2 2 2
Регулировочный клапан, шт. 8 9 10 11 12
Запорный клапан, шт. 8 9 10 11 12
Кронштейн, шт. 2 2 2 2 2
Переходник, шт. 2 2 2 2 2
Автоматический воздухоудалитель, шт. 2 2 2 2 2
Кран дренажный  2 2 2 2 2
  1. Корпус коллектора,
  2. Расходомер с регулировочным клапаном,
  3. Кронштейн,
  4. Клапан запорный,
  5. Переходник,
  6. Рукоятка,
  7. Автоматический воздухоотводчик,
  8. Кран дренажный,
  9. Отвод.
