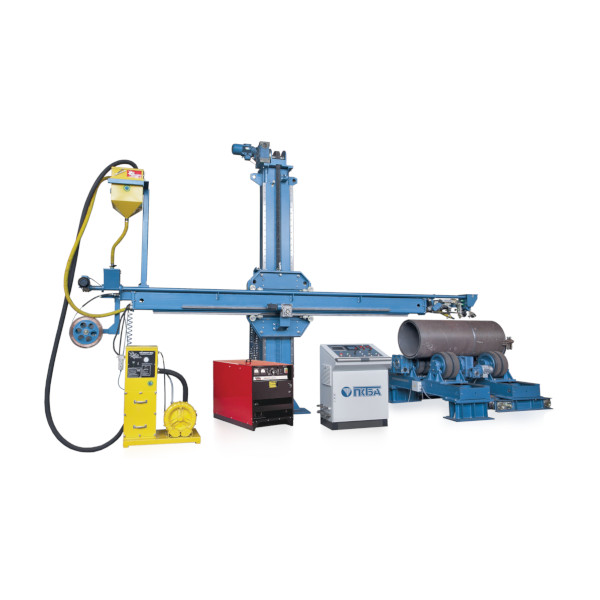

ПКТБА-УСФ-1800-2500-1200-КПНВ Установка для сварки под слоем флюса наружных и внутренних кольцевых и продольных швов обечаек
Назначение
- односторонняя сварка под слоем флюса наружных и внутренних кольцевых и продольных стыковых одно- и многопроходных швов цилиндрических обечаек в автоматическом режиме.
Технические характеристики
|
Параметр |
ПКТБА-УСФ-1800-2500-12000-КПНВ |
| Наибольшая масса изделия, кг | 12000* |
| Наружный диаметр обечаек, мм | 400…1800* |
| Внутренний диаметр обечаек, мм | 500...1800* |
| Наибольшая глубина размещения свариваемых кромок, мм | 2500* |
| Вертикальное перемещение консоли, мм | 2000* |
| Горизонтальное перемещение консоли, мм | 3000* |
| Горизонтальное перемещение сварочной головки, мм | 105 |
| Диаметр электродной проволоки, мм | 2,0; 3,0 |
| Давление сети сжатого воздуха, МПа, | 0,4...0,7 |
| Электропитание, В/ Гц | 400/50 |
| Габаритные размеры (ДхШхВ), мм: | |
| -вращатель (приводная/холостая роликоопора); | 2000х1296х928/1934х1000х830 |
| -колонна сварочная со сварочной головкой, механизмом подачи флюса и сепаратором FH-100. | 6200х1271х5000 |
| Масса (вращатель/колонна сварочная/головка сварочная (без проволоки), кг | 2104/2990/52 |
Достоинства
- Установка позволяет проводить сварку внутренних и наружных кольцевых и продольных швов обечаек диаметром от 500 мм.
- Жесткая конструкция колонны.
- Продольные сварные швы выполняются горизонтальным перемещением консоли.
- Механическая шнековая подача позволяет использовать все типы флюса.
- Система датчиков контроля флюса автоматически регулирует работу шнекового механизма и блокирует начало сварки без флюса.
- Механизм подачи проволоки включает в себя направляющий роликовый механизм и правильный механизм, что позволяет подавать проволоку равномерно и без рывков.
- Наличие системы видеонаблюдения с двумя видеокамерами и двумя мониторами позволяет визуально контролировать перемещение сварочной головки при наладке и в процессе сварки кольцевых и продольных швов.
- Холостая секция роликового вращателя перемещается по рельсовому пути, что позволяет устанавливать на него обечайки различной длины.
* Варьируется по требованию заказчика.
