Саморегулирующийся кабель Nelson Limitrace HLT

• Тип кабеля: саморегулирующийся
• Максимальная погонная мощность: до 65 Вт/м при 10°С (220 В)
• Максимальная температура рабочая температура: 120°С
• Максимальная температура без нагрузки: 190°С ( до 1000 часов)
• Сечение жил: 1,22 мм²
• Размер: 5,1 мм х 10,5 мм
• Минимальная температура установки: -40°С
• Минимальный радиус изгиба: 12 мм при -40°С

ОПИСАНИЕ

Саморегулирующийся греющий кабель NELSON LIMITRACE типа HLT – это ленточный электрический нагреватель с параллельными проводниками. Греющая матрица наносится на лужёные оловом медные шины, состоящих из большого количества скрученных проволок. Тепловыделяющим элементом греющего кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.

Слой внутренней изоляции из фторполимера, напресованный на тепловыделяющую матрицу, обеспечивает диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химического воздействия для тепловыделяющей матрицы.

Кабель защищен металлической оплеткой из меди, одновременно обеспечивающей заземление по всей длине кабеля. Внешняя изоляция из флюорополимера обеспечивает дополнительную защиту во влажных, агрессивных и коррозионных средах.

ПРИНЦИП ДЕЙСТВИЯ

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля, проводящая матрица представляет собой непрерывный греющий элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры материала матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля, количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля, таким образом, выходная мощность зависит от условий окружающей среды по длине трубопровода. Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.

ПРИМЕНЕНИЕ

Наиболее типичными сферами применения данного продукта являются следующие: системы антиобледенения кровель и водостоков, защиты от замерзания, системы поддержания температур в таких объектах, как промышленные трубопроводы, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата.

Основной продукт поставляется в комплектации с медной оплеткой, которая может быть использована и в уже упомянутых областях и в сухих, без коррозионного риска условиях. Также она используется для обеспечения заземления, в случае, если кабель устанавливается на не проводящие поверхности, такие как пластиковый или покрытый краской трубопровод.

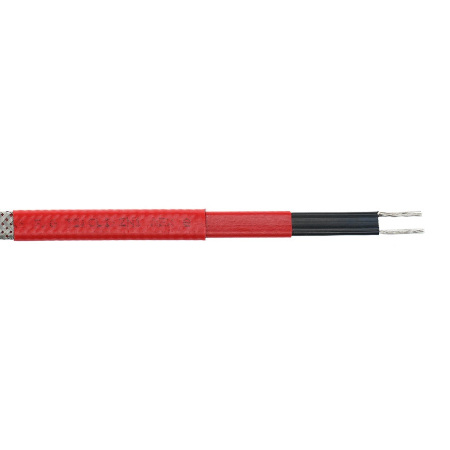

КОНСТРУКЦИЯ

1- Проводники из скрученной медной проволоки лужёной оловом

2 - Греющая матрица

3 - Внутренняя изоляция из флюорополимера

4 - Медный экран

5 - Внешняя изоляция из флюорополимера

Варианты конструкции:

• CB - медный покрытый оловом экран. Применяется в сухих, неагрессивных средах.
• SS - экран из стальной проволоки. Применяется в сухих зонах с повышенной механической нагрузкой. Не рекомендуется использовать стальной экран в качестве заземления
• J- медный покрытый оловом экран с внешней изоляцией из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычны зонах, или зонах классифицируемых, как взрывоопасные.
