Греющий кабель постоянной мощности Nelson NC

ОПИСАНИЕ

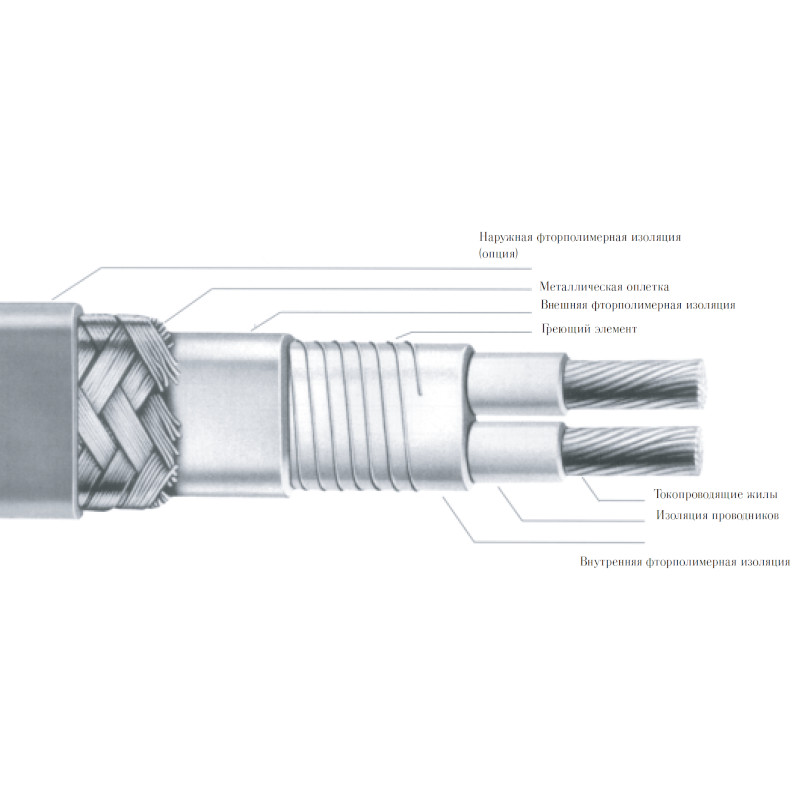

Греющий кабель постоянной мощности Nelson типа NC - это электирческий ленточный нагреватель параллельного сопротивления. Фторополимерный изолятор наштампован вокруг 2-х многоскрученных медных шин с никелированным покрытием площадью 3,3 мм2. Хромированный греющий элемент спирально накручен вокруг параллельной контрукции и контактирует с шиной через определенные интервалы, так называемые зоны. На эту конструкцию наштампован внешний фторополимерный изолятор, обеспечивая диэлектрическую защиту, влагоустойчивость, защиту от механических нагрузок. Кабель имеет витую металлическую оплетку из меди с оловянным покрытием. Дополнительная оплетка из нержавеющей стали прилагается в случае, если кабель используется в условиях, приводящих к механическим повреждениям.

Дополнительный фторополимерный покрывающий изолятор может быть необходим, если кабель устанавливается во волажных и вызывающих коррозию средах.

ПРИНЦИП ДЕЙСТВИЯ

Параллельные проводящие шины обеспечивают напряжение по всей длине греющего кабеля. Нагревающий элементи спирально обмотан вокруг шины, соприкасаясь с проводниками через определенные интервалы, и образовывая таким образом зоны нагрева. Последовательность параллельных зоны нагрева обеспечивает постоянную мощность для каждой зоны, не зависимо от того, где орезан кабель. Для каждой зоны нагрева диапазон сопротивления уменьшен так, чтобы обеспечить различные значения мощности при использовании при разных значениях напряжения. Эти возможности дополнительно обеспечиваются применением различных интервалов спиральной оботки и длины зоны нагрева. При изменнении температуры исходящее знаение мощности остается неизменным (в рекомендуемом диапазоне применениния).

ПРИМЕНЕНИЕ

Нагревающий кабель Nelson NC идеально подходит для использования в условиях монтажа в жидких средах, в условиях неблагоприятных внешних воздействий. Наиболее типичными сферами применения данного продукта являются следующие: системы защиты от замерзания и системы поддержания температур в таких объектах, как промышленные трубопроводы, системы противопожарной защиты, системы обеспечивающие подачу технических жидкостей, возврата конденсата. Основной продукт постовляется в комплектации с медной полеткой, которая может быть использована в сухих областиях, без коррозийнного риска условиях. Также она используется для обеспечения заземления, в случае, если кабель устанавливается на непроводящие поверхности, такие как пластиковый или покрытый краской трубопровод.

Дополнительные необязательные элементы:

• SS Метеллическая оплетка из нержавеющей стали для использования в сухих, вызывающих коррозию услових с повышенной опасностью истирания. Металлическая оплетка из нержавеющей стали не рекомендуется для использования как проводник для заземления.
• J медная оплетка с флюорополимерным изолятором подходит для применения нагревающего кабеля в условиях повышенной влажности, в контакте с органическими химикалиями, растворителями и в других условиях риска, а также в обычных условиях.

Мощностные и температурные характеристики
