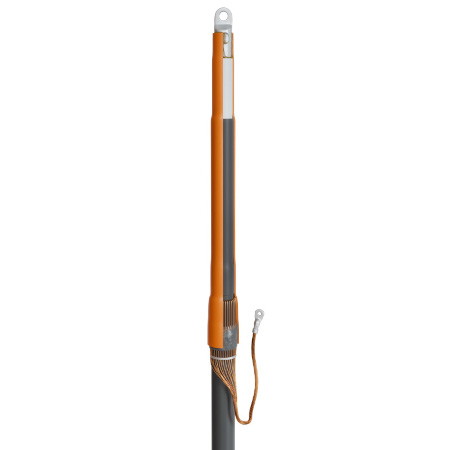

Концевые термоусаживаемые муфты KBT 1ПКВТ-10 нг-LS
Концевые термоусаживаемые муфты KBT 1ПКВТ-10 нг-LS
тип: 1ПКВТ-10 нг-LS
- Рабочее напряжение до 10 кВ
- Для одножильного кабеля
- Для кабеля с изоляцией из сшитого п/э
- Внутренней установки
- Усадка портативной горелкой
- Рядное расположение болтов
- Малодымные при горении
- Не поддерживает горение
- Предназначены для оконцевания одножильных кабелей:
- с изоляцией из сшитого полиэтилена экраном из медных проволок
- на напряжение 6 и 10 кВ
- Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г - Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана
- Материал антитрекинговой трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, и подмотка ленты-герметика на выходе проволочного экрана обеспечивают полную герметичность муфты после монтажа
- Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля и оконцовывается наконечником под опрессовку. Наконечник для опрессовкизаземляющего провода не входит в комплект муфты
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Комплект поставки рассчитан для монтажа трех фаз кабеля
- Примечание: муфты 1ПКВТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
Характеристики
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 1ПКВТ-10-35/50 нг-LS | Концевая | термоусаживаемая | 10 | 35/50 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-70/120 нг-LS | Концевая | термоусаживаемая | 10 | 70/95/120 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-150/240 нг-LS | Концевая | термоусаживаемая | 10 | 150/185/240 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-300/400 нг-LS | Концевая | термоусаживаемая | 10 | 300/400 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-500/630 нг-LS | Концевая | термоусаживаемая | 10 | 500/630 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-800 нг-LS | Концевая | термоусаживаемая | 10 | 800 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-35/50(Б) нг-LS | Концевая | термоусаживаемая | 10 | 35/50 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-70/120(Б) нг-LS | Концевая | термоусаживаемая | 10 | 70/95/120 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-150/240(Б) нг-LS | Концевая | термоусаживаемая | 10 | 150/185/240 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-300/400(Б) нг-LS | Концевая | термоусаживаемая | 10 | 300/400 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-500/630(Б) нг-LS | Концевая | термоусаживаемая | 10 | 500/630 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 1ПКВТ-10-800(Б) нг-LS | Концевая | термоусаживаемая | 10 | 800 | 1 | Сшитый полиэтилен | Внутренняя | без брони/с броней |
Эксплуатационные характеристики
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
