Концевые термоусаживаемые муфты KBT 1ПКВТ-10 нг-LS

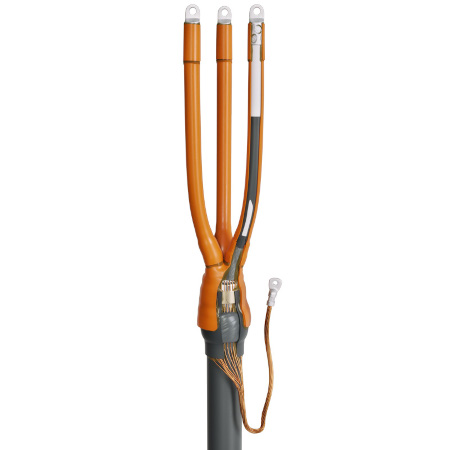

Концевые термоусаживаемые муфты KBT 3ПКВТп-10 нг-LS
тип: 3ПКВТп-10 нг-LS
- Рабочее напряжение до 10 кВ
- Для трехжильного кабеля
- Для кабеля с изоляцией из сшитого п/э
- Внутренней установки
- Усадка портативной горелкой
- Рядное расположение болтов
- Малодымные при горении
- Не поддерживает горение
- Предназначены для оконцевания 3-х жильных кабелей:
- с изоляцией из сшитого полиэтилена и экраном из медных проволок
- с броней или без брони
- на напряжение 6 и 10 кВ
-
Соответствует требованиям ГОСТ 34839-2022
- Типы монтируемых кабелей:
(А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБВнг(A,B)-LS, (A)ПвВнг(А,В)-LS - Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
- Материал изолирующей трубки кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
- Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
- Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
- Наконечник под опрессовку не входит в комплект муфты
- В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
- Высокое качество комплектующих и используемых композиционных материалов
Характеристики
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 3ПКВТп-10-35/50 нг-LS | Концевая | термоусаживаемая | 10 | 35/50 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 3ПКВТп-10-35/50 (Б) нг-LS | Концевая | термоусаживаемая | 10 | 35/50 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 3ПКВТп-10-70/120 нг-LS | Концевая | термоусаживаемая | 10 | 70/95/120 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 3ПКВТп-10-70/120 (Б) нг-LS | Концевая | термоусаживаемая | 10 | 70/95/120 | 3 | Сшитый полиэтилен | Внутренняя | с броней/без брони | |
| 3ПКВТп-10-150/240 нг-LS | Концевая | термоусаживаемая | 10 | 150/185/240 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 3ПКВТп-10-150/240 (Б) нг-LS | Концевая | термоусаживаемая | 10 | 150/185/240 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней | |
| 3ПКВТп-10-300/400 нг-LS | Концевая | термоусаживаемая | 10 | 300/400 | 3 | Сшитый полиэтилен | Внутренняя | с броней/без брони | |
| 3ПКВТп-10-300/400 (Б) нг-LS | Концевая | термоусаживаемая | 10 | 300/400 | 3 | Сшитый полиэтилен | Внутренняя | без брони/с броней |
Эксплуатационные характеристики
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 30 лет
