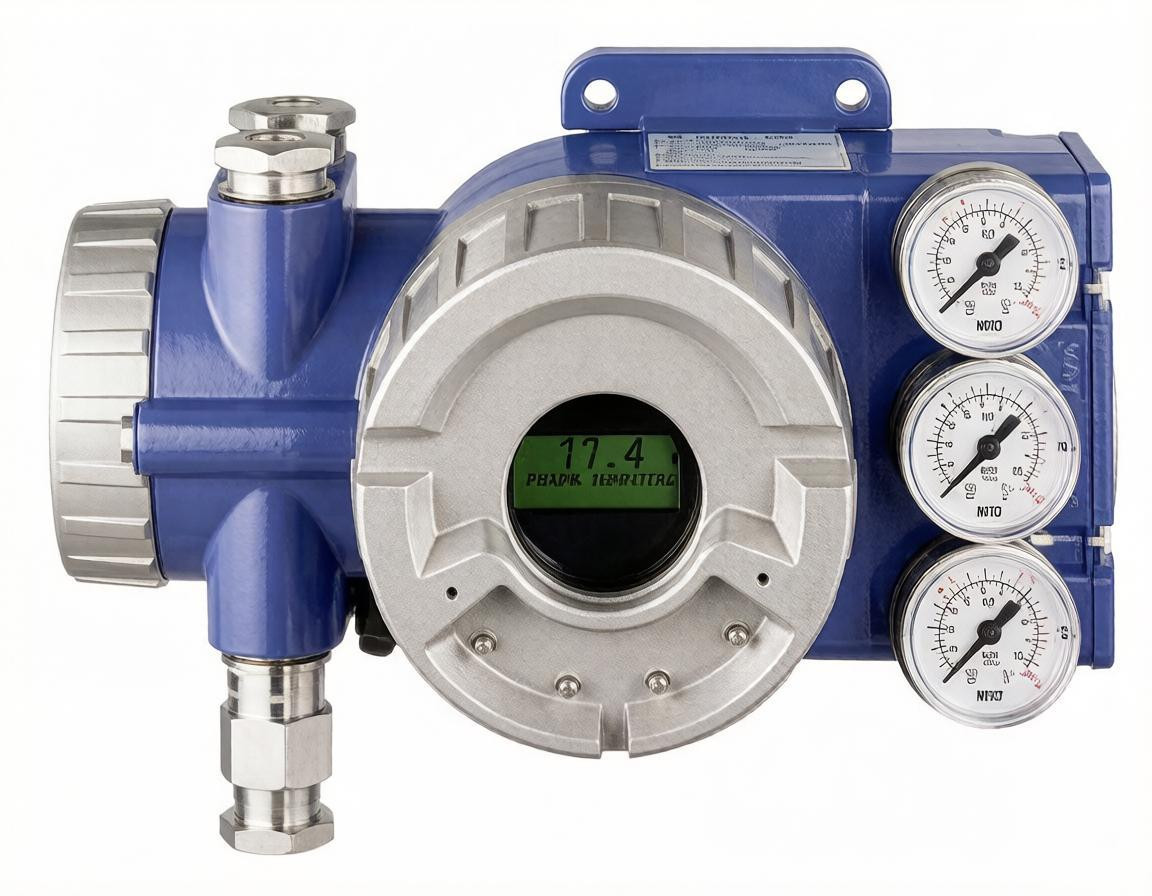

Клапанный позиционер Foxboro PST — для ПАЗ с функцией частичного хода

Foxboro PST — это интеллектуальный электропневматический позиционер, специально разработанный для запорных клапанов в системах противоаварийной защиты (ПАЗ). В отличие от стандартных позиционеров (SRD), PST имеет встроенную функцию частичного хода (Partial Stroke Test), которая позволяет автоматически проверять подвижность клапана без его полного закрытия.

Зачем нужен PST? По нормам Ростехнадзора (ФНП и ГОСТ Р МЭК 61508), запорные клапаны на опасных объектах должны регулярно проверяться на работоспособность. Но полное закрытие клапана в процессе означает остановку производства (или аварию). PST решает эту проблему: клапан сдвигается на 10–20% от полного хода (частичный ход) и возвращается в исходное положение. Это подтверждает, что клапан не заклинил, и он сможет закрыться в случае реальной аварии.

Как работает PST:

• Позиционер автоматически (по расписанию) или вручную (по команде оператора) инициирует тест.
• Клапан сдвигается на заданный процент хода (например, 15% от полного).
• PST измеряет усилие на штоке, время срабатывания, трение в уплотнениях.
• Если параметры в норме, клапан возвращается в исходное положение.
• Результат теста сохраняется в памяти и может быть передан в SCADA по HART.

Ключевые особенности PST:

• Функция PST: автоматическое тестирование по расписанию (ежедневно / еженедельно / ежемесячно) с формированием отчета.
• Расширенная диагностика: контроль усилия на штоке, времени срабатывания, трения в уплотнениях, пневмоутечек.
• Память: последние 10 результатов PST с меткой времени и типами событий.
• HART 7.0: дистанционное управление тестированием и диагностика.
• ЖК-дисплей: отображение статуса PST (в процессе / успешно / ошибка).
• Взрывозащита: Ex d IIC T6 (взрывонепроницаемое) — стандарт для опасных объектов.
• Совместимость: только с поворотными клапанами (заслонки, шаровые краны).

Области применения:

• Запорные клапаны на магистральных газопроводах и ГРС.
• Клапаны ПАЗ на НПЗ (блоки аварийного останова).
• Запорная арматура на химических реакторах.
• Клапаны отсечки на ТЭС (паропроводы, газопроводы).

Модификации (исполнения PST)

Технические характеристики (таблица)

Как расшифровать артикул PST

Артикул PST содержит код, указывающий на исполнение и опции. Пример: PST-1-1-0

• PST — модель (позиционер с частичным ходом).
• 1 — выходной пневмосигнал (1 = 0–6 бар, 2 = 0–10 бар).
• 1 — тип монтажа (1 = напрямую на привод, 2 = на кронштейн).
• 0 — дополнительные опции (0 = нет, 1 = с блоком защиты от перепадов давления).

Алгоритм работы PST (для понимания клиента)
