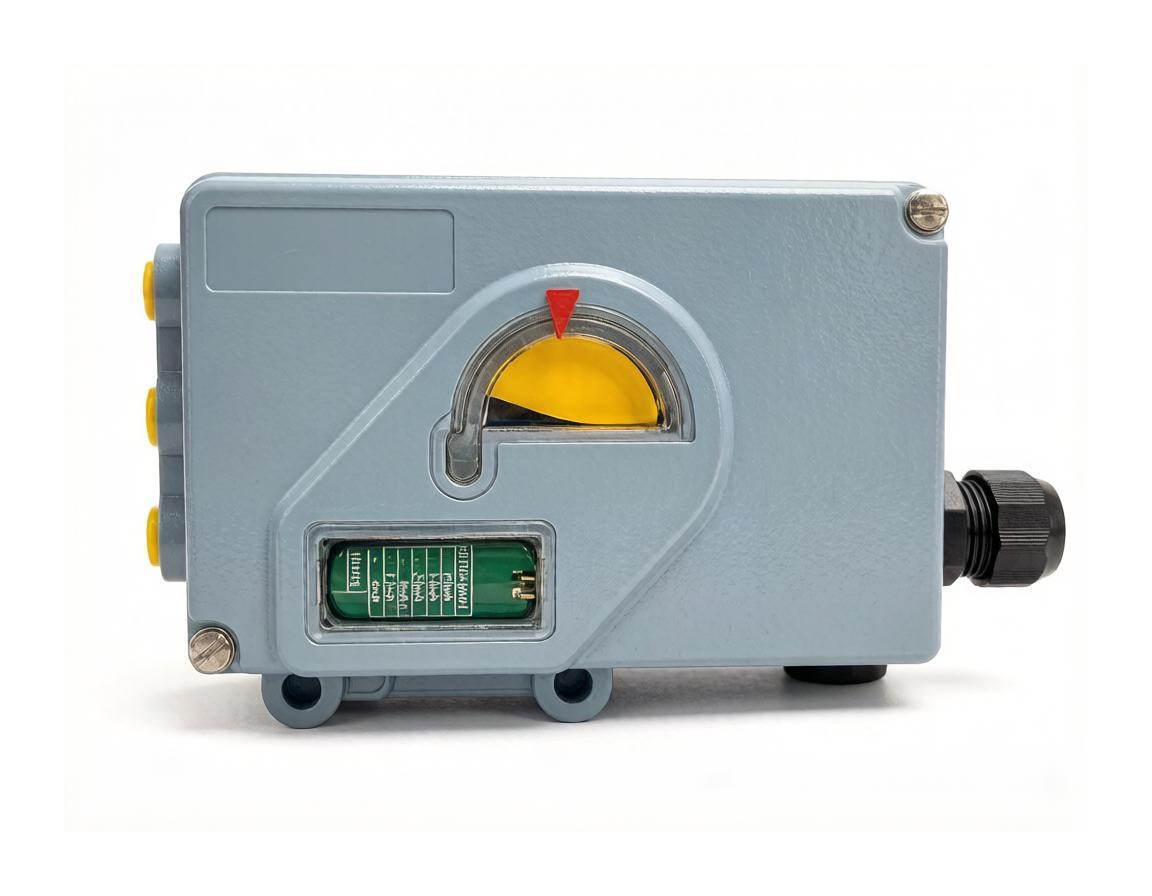

Клапанный позиционер Foxboro SMI — прецизионный микропроцессорный с абсолютным энкодером

Foxboro SMI — это интеллектуальный электропневматический позиционер с абсолютным энкодером для управления поступательными пневматическими клапанами (с пружинным мембранным приводом). В отличие от стандартных позиционеров (SRD) с потенциометром, SMI использует цифровой абсолютный энкодер, который обеспечивает:

• Высшую точность позиционирования — ±0,05% от полного хода (вместо ±0,1% у SRD).
• Устойчивость к вибрациям — энкодер не боится тряски, в отличие от потенциометра.
• Отсутствие дрейфа нуля — энкодер запоминает положение штока даже при отключении питания.
• Расширенную диагностику — контроль усилия на штоке, трения, износа уплотнений, времени срабатывания.
• Память событий — 100 последних событий (калибровка, ошибки, аварии) с меткой времени.

Принцип работы:

• Контроллер (ПЛК) отправляет сигнал 4–20 мА на позиционер.
• SMI измеряет фактическое положение штока через абсолютный энкодер.
• Встроенный микропроцессор сравнивает заданное и фактическое положение и вычисляет ошибку.
• Если есть рассогласование, SMI изменяет выходное пневматическое давление (0–6 бар) на привод.
• Привод перемещает шток, и рассогласование устраняется.
• Все изменения и события записываются в память.

Области применения SMI:

• Реакторы и автоклавы — точное дозирование реагентов.
• Химические колонны — управление потоком с высокой точностью.
• Узлы смешивания — поддержание точной пропорции компонентов.
• Системы дозирования — где погрешность позиционирования критична.
• Замена устаревших позиционеров — на объектах, где требуется повышение точности.

Модификации (исполнения SMI)

Технические характеристики (таблица)

Как расшифровать артикул SMI

Артикул SMI содержит код, указывающий на исполнение и опции. Пример: SMI-1-1-1-0

• SMI — модель (микропроцессорный позиционер).
• 1 — выходной пневмосигнал (1 = 0–6 бар, 2 = 0–10 бар).
• 1 — тип обратной связи (1 = энкодер, 2 = энкодер + 4–20 мА).
• 1 — взрывозащита (1 = Ex ia, 2 = Ex d).
• 0 — дополнительные опции (0 = нет, 1 = с ЖК-дисплеем, 2 = с памятью на 500 событий).
