Мембранные разделители сред РОСМА, штуцерное присоединение тип РМ
Мембранные малогабаритные разделители сред РОСМА, штуцерное присоединение тип РМ (штуцерное присоединение для резьб М12×1,5 и G¼)
Тип РМ (штуцерное присоединение для резьб М12×1,5 и G¼). Мембранные малогабаритные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа
Низкие давления
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ТМВ | −0,1…0,15 / 0,3 |
| РД | −0,05…0,3 / −0,07…0,6 |
| РПД-И* | 0...0,1 / 0,16 / 0,25 / 0,4 |
Средние давления
| ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| РД | 0,1…1 / 0,5…1,6 / 0,5…2,4 |
| РПД-И* | 0…0,6 / 1 / 1,6 / 2,5 |
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Мембрана
Нержавеющая сталь 08Х17Н13М2
Диаметр проходного отверстия, мм
3
Резьба присоединения
К средству измерений — внутренняя M12×1,5, G¼
К процессу — наружная M12×1,5, G¼
Заливное отверстие
Есть
Разделительная жидкость
1. Масло для пищевой промышленности HF15
(соответствует пищевым стандартам NSF и InS, пищевой допуск H1)
2. ПМС-20 (ГОСТ 13032-77)
Объем, вытесняемый под действием максимального давления, мл
3,5
Дополнительная погрешность вносимая разделителем
±0,5% (компенсируется настройкой средства измерений)
Варианты поставки
— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РД, РПД-И*)
Техническая документация
ТУ 4212-004-4719015564-2013
* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
При объединении РД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

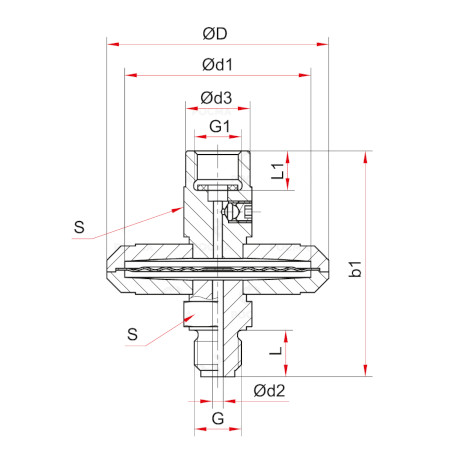

Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | d3 | G | G1 | b1 | L | L1 | S | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-СВ11 | 62 | 52 | 3 | 18 | M12×1,5 или G¼ |
M12×1,5 илиG¼ |
64 | 13 | 13 | 19 | 0,33 | 3,7 | 1,5 |
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца
