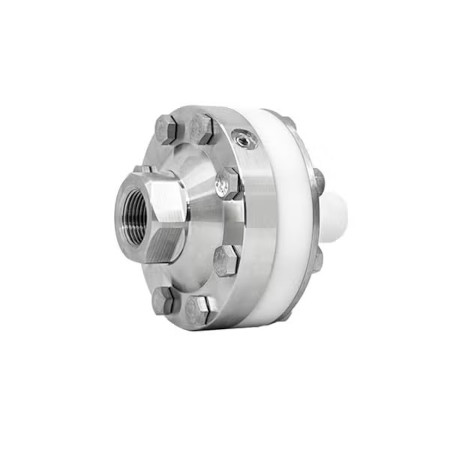

Мембранные разделители сред РОСМА, штуцерное присоединение тип РМ
Мембранные разделители сред химически стойкие РОСМА, штуцерное присоединение тип РМ
Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа
| РМ-Х11-Н/Ф | ТМ | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 | |
| РД | −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1 | |
| РДД | 0,05…0,2 / 0,4; 0,1…0,6 | |
| РПД-И* | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 | |
| РПД-ИВ* | −0,1…0,15 / 0,3 / 0,5 / 0,9 | |
| РМ-Х10-Ф/Ф | ТМ | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| РПД-И* | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
Диапазон рабочих температур, °C
В соответствии с выбранным средством измерений, но не выше 150°C
Материал верхнего фланца
Нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф)
Фторопласт (PTFE) (исполнение Ф/Ф)
Материал нижнего фланца
Фторопласт (PTFE)
Материал мембраны
Фторопласт (PTFE)
Диаметр проходного отверстия, мм
10
Резьба присоединения
К средству измерений — внутренняя M20×1,5 или G½
К процессу — наружная М20×1,5 или G½
Заливное отверстие
Исполнение Н/Ф — есть
Исполнение Ф/Ф — нет
Разделительная жидкость
ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл
2,5
Дополнительная погрешность вносимая разделителем
±0,5% (компенсируется настройкой средства измерений)
Варианты поставки
— без средства измерений
— в сборе со средствами измерений с классом точности 0,4 и ниже (ТМ, ТМВ - кроме завальцованных, РПД-И*, РПД-ИВ*)
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)** и средствами измерений (ТМ, ТМВ - кроме завальцованных, РПД-И*, РПД-ИВ*)
— в сборе с реле давления РД или РДД напрямую или через 1 или 2 капиллярные трубки
Техническая документация
ТУ 4212-004-4719015564-2013
* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
** — до 1 МПа
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

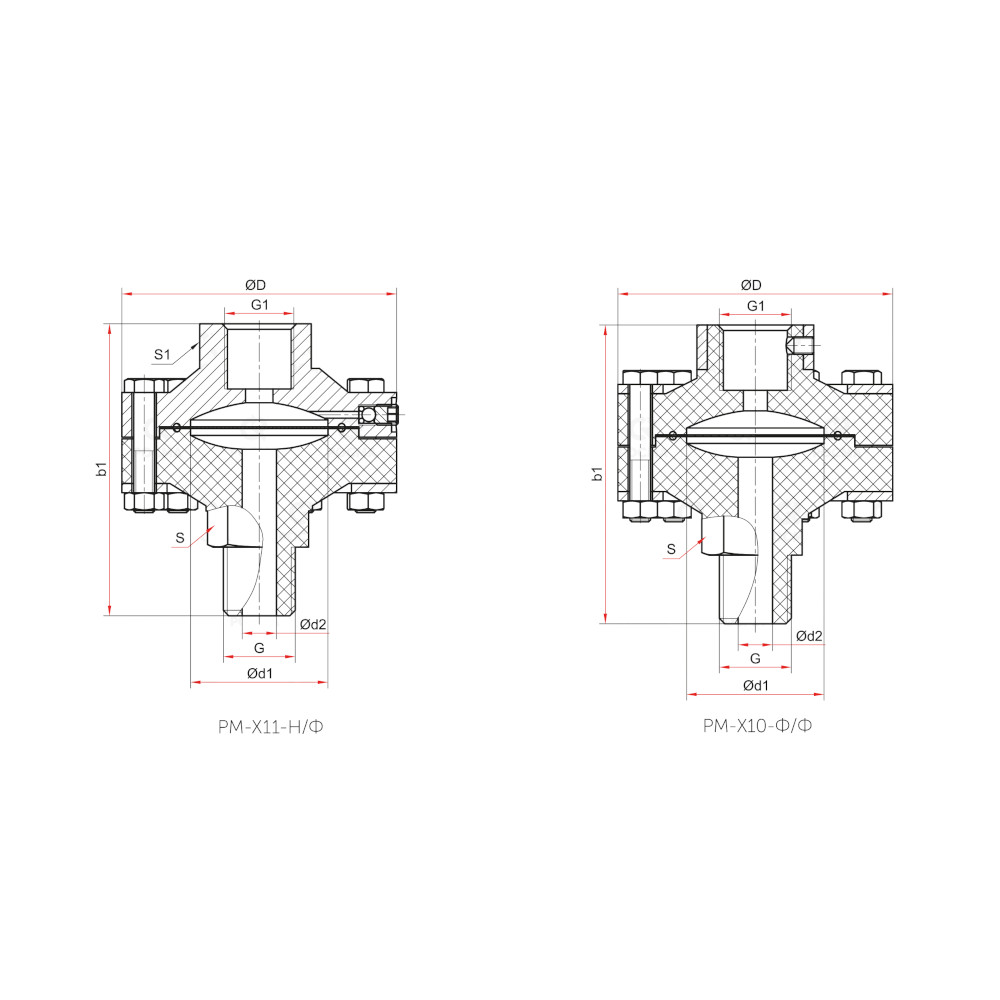

Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | G | G1 | b1 | S | S1 | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-Х11-Н/Ф | 80 | 40 | 10 | M20×1,5 илиG½ |
M20×1,5 или G½ |
86 | 27 | 30 | 0,85 | 5,0 | 2,5 |
| РМ-Х10-Ф/Ф | − | 0,56 |
