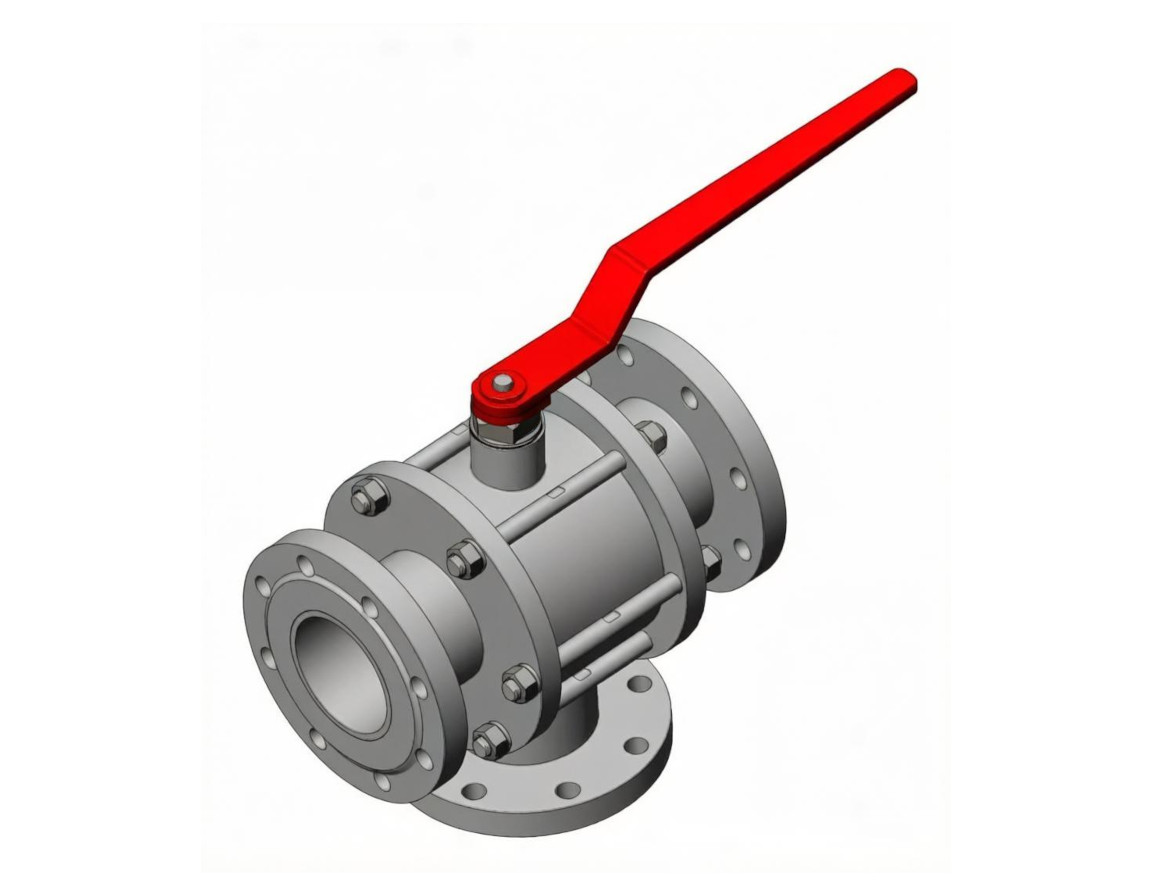

Краны шаровые Т- образные разборные КШТ - РФУС

  "Аврора" поставляет арматуру краны шаровые .Каталог продукции, прайс (цена) уточняйте у менеджера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм
6 - 200

Условное давление Ру, МПа
1,6; 2,5; 4,0

Температура окружающей среды, К (°С)
от 233 до 323 (от -40 до +50)

Климатическое исполнение
УХЛ2 по ГОСТ 15150-69

---

Температура рабочей среды, К (°С)
от 203 до 473 (от -70 до +200)

Относительная влажность окружающего воздуха, %
от 30 до 80

Атмосферное давление, КПа (мм рт. ст.)
от 84 до 106,7 (от 630 до 800)

Герметичность затвора
класс "А" по ГОСТ 9544-93

Средний ресурс работы

4500 циклов

Полный срок службы, лет, не менее
10

Направление подачи жидкости
любое

Присоединение к трубопроводу
фланцевое ГОСТ 12815-80

Способ управления
ручной, пневмопривод, электропривод

Строительная длина
по ГОСТ 28908-91 или по требованию заказчика

Рабочая среда
вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

Таблица размеров кранов трехходовых Т-образных разборных

Обозначение	DN	B	L	L1	H
КШТ - 1-16-6 РФХС(РФУС) КШТ - 1-25-6 РФХС(РФУС) КШТ - 1-40-6 РФХС(РФУС)	6	60	100	112	103,5
КШТ - 1-16-10 РФХС(РФУС) КШТ - 1-25-10 РФХС(РФУС) КШТ - 1-40-10 РФХС(РФУС)	10	90	130	112	158,5
КШТ - 1-16-15 РФХС(РФУС) КШТ - 1-25-15 РФХС(РФУС) КШТ - 1-40-15 РФХС(РФУС)	15	95	130	125	180,5
КШТ - 1-16-20 РФХС(РФУС) КШТ - 1-25-20 РФХС(РФУС) КШТ - 1-40-20 РФХС(РФУС)	20	105	150	136	171,5
КШТ - 1-16-25 РФХС(РФУС) КШТ - 1-25-25 РФХС(РФУС) КШТ - 1-40-25 РФХС(РФУС)	25	115	160	128	188
КШТ - 1-16-32 РФХС(РФУС) КШТ - 1-25-32 РФХС(РФУС) КШТ - 1-40-32 РФХС(РФУС)	32	135	180	215	220
КШТ - 1-16-40 РФХС(РФУС) КШТ - 1-25-40 РФХС(РФУС) КШТ - 1-40-40 РФХС(РФУС)	40	145	200	215	240
КШТ - 1-16-50 РФХС(РФУС) КШТ - 1-25-50 РФХС(РФУС) КШТ - 1-40-50 РФХС(РФУС)	50	160	230	280	296,5
КШТ - 1-16-65 РФХС(РФУС) КШТ - 1-25-65 РФХС(РФУС) КШТ - 1-40-65 РФХС(РФУС)	65	180	290	280	315
КШТ - 1-16-80 РФХС(РФУС) КШТ - 1-25-80 РФХС(РФУС) КШТ - 1-40-80 РФХС(РФУС)	80	195	310	342	356
КШТ - 1-16-100 РФХС(РФУС) КШТ - 1-25-100 РФХС(РФУС) КШТ - 1-40-100 РФХС(РФУС)	100	215	350	342	411
КШТ - 1-16-125 РФХС(РФУС) КШТ - 1-25-125 РФХС(РФУС) КШТ - 1-40-125 РФХС(РФУС)	125	245	356 381 381	550	439
КШТ - 1-16-150 РФХС(РФУС) КШТ - 1-25-150 РФХС(РФУС) КШТ - 1-40-150 РФХС(РФУС)	150	280	394 403 403	595	482
КШТ - 1-16-200 РФХС(РФУС) КШТ - 1-25-200 РФХС(РФУС) КШТ - 1-40-200 РФХС(РФУС)	200	335	457	595	547
