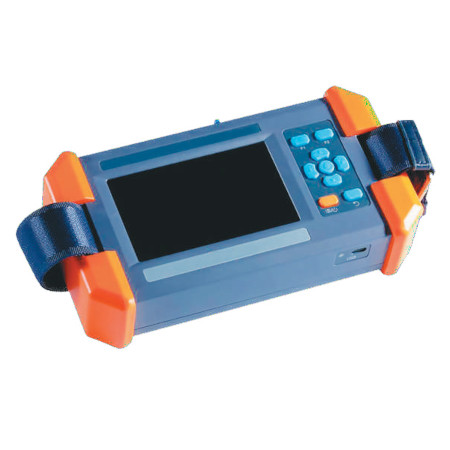

МИР Locator S

Высокочувствительный зонд для точного определения мест повреждений основной изоляции и экрана кабеля

МИР LOCATOR S

Устройство МИР Locator S создано для точного определения мест замыканий экрана кабельной линии на землю при помощи метода шагового напряжения, но также для поиска места повреждения кабеля, не проложенного в грунте, что является уникальными способностями прибора, не реализованными ни у одного из аналогичных устройств!

Для кабеля, проложенного в грунте, Прибор работает на основе широко распространенного метода шагового напряжения. С использованием источника постоянного или импульсного тока, прибор позволяет определить местоположение повреждения пластмассовой оболочки кабеля на землю с точностью до сантиметра!

Прибор успешно справляется с отысканием мест повреждений на кабельных линиях, которые проложены не только в грунте, но и в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре.

ПРЕИМУЩЕСТВА

• широкая область применения при отыскании мест повреждений (кабели проложенные в грунте, в ПВХ трубе, кабельном канале, коробах, кабельных помещениях или в кабельной опоре).
• технология цифровой обработки сигнала, отображение формы сигнала в режиме реального времени на дисплее прибора, защита от помех.
• автоматическая регулировка нуля, нейтрализует эффект изменения потенциала заземления.
• встроенный литий-ионный аккумулятор большой емкости, автоматическое отключение при длительном бездействии.
• прочный корпус, легкий вес, портативность.
• безопасность: Измерительная цепь электрически изолирована от высокого напряжения и не подвергается воздействию высокого напряжения.
• цветной экран высокой яркости с высоким разрешением, видимый при солнечном свете.
• меню на русском языке.
• полная совместимость с генератором импульсов МИР HVA2000, а также со всеми СНЧ установками серии HVA (HVA28, HVA30, HVA60 и т.д).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOCATOR S

РЕЖИМЫ РАБОТЫ LOCATOR S

ПРИНЦИП РАБОТЫ

Для определения места, где произошло повреждение изоляции кабеля, используется подача серии высоковольтных импульсов в поврежденный кабель. В результате этого процесса, импульсы напряжения выходят через повреждение и попадают в землю, образуя воронку напряжения на поверхности земли. Напряжение, измеряемое на поверхности земли, постепенно увеличивается в направлении места повреждения и меняет свою полярность непосредственно над повреждением.
