МИР AIR – комплект приборов для ОМП воздушных линий 0,4; 6-10 кВ.

МИР AIR

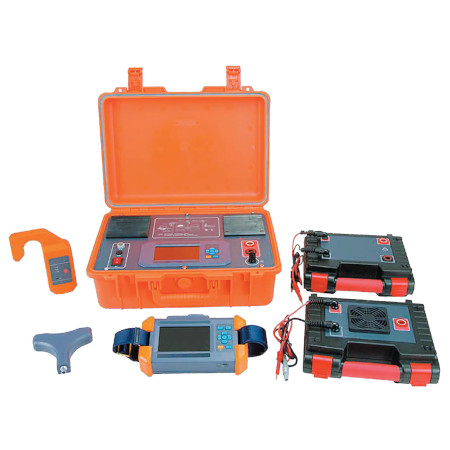

Портативный комплект приборов МИР Air предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4; 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.

Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того – последующего ВВ испытания линии после ремонта дефекта – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений как - низкоомные, высокоомные и дуговые повреждения.

ПРЕИМУЩЕСТВА МИР AIR

• компактное исполнение общим весом в 25кг.
• не требует повышенной квалификации оператора.
• полностью автономный. Питание от аккумуляторов
• не имеет тепловых ограничений по времени работы
• автоматический анализ характера повреждения при первичном подключении
• богатая комплектация, включающая в себя – генератор, локатор переменного и постоянного тока, высоковольтные бустеры, штанги для подвешивания контактных датчиков

РЕЖИМЫ РАБОТЫ:

• AC локация
• DC локация
• АС тест повышенным напряжением
• DС тест повышенным напряжением

ПРИНЦИП РАБОТЫ МИР AIR:

Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.

В месте повреждения сигнал, подаваемый Генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.

В большинстве случаев успешно реализуется метод отыскания повреждений на переменном токе.

Это позволяет оператору работать с локатором «с земли». Нет необходимости подниматься на опоры, сигнал детектируется непосредственно под линией. Регистрация повреждения очень про- ста: до повреждения локатор определяет сигнал, а в участке после повреждения сигнал отсутствует.

Так же можно производить межевание разветвлённых линий: сигнал пойдет в участок, в котором есть повреждение.

В отдельных случаях требуется подача высоковольтного сигнала в линию, например, при дуговых повреждениях. Но принцип отыскания остаётся прежним, и локатор улавливает сигнал, идущий от генератора к месту повреждения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИР AIR
