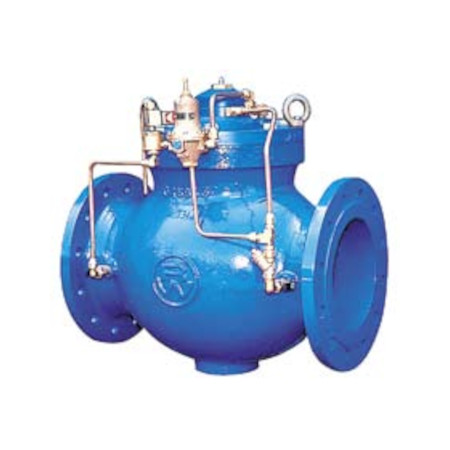

Гидравлический клапан с поршневым приводом Raphael - G

Гидравлический клапан с поршневым приводом Raphael – G DN 50-900 PN 16-64

Описание

• Тип G – гидравлический запорно-регулировочный клапан с поршневым приводом, управляемым клапаном-пилотом.
• Предназначен для понижения давления на выходе, поддержания давления на входе, регулирования расхода, использования в качестве предохранительного клапана и др.
• Подходит для работы в трубопроводах большого диаметра и в условиях кавитации.
• Поршневой привод обеспечивает исключительную надежность клапана, отсутствие заменяемых элементов, возможность использования без фильтра грубой очистки.
• Металлический поршень обеспечивает стабильную работу клапана, без вибрации.
• Линейное изменение регулируемого параметра за счет конструкции с дросселирующей пробкой.
• Внутренние детали из устойчивых материалов, типа нержавеющей стали и бронзы.
• Устойчив к кавитации как при больших так и при малых расходах.
• Корпус из ВЧШГ с наплавляемым эпоксидным покрытием или покрытие стекловидной эмалью с повышенной коррозионной устойчивостью.
• Соответствие стандартам ISO, DIN, EN, ГОСТ-Р

Гидравлический запорно-регулировочный клапан – является наиболее эффективным устройством для автоматизации индустриальных и муниципальных систем водоснабжения или любой другой системы, которая требует контроля изменяющихся рабочих условий.

Гидравлический клапан приводится в действие давлением в трубопроводе и не требует никакого внешнего источника энергии.

Области применения

• Водопроводные сети
• Насосные станции, станции водоподготовки, резервуары
• Противопожарные системы

Характеристики

• DN 50 - 900
• PN 16-64
• Рабочая температура: -29°C - +90°C
• Герметичность: класс A по стандарту ISO 5208.
• Рассверловка фланцев в соответствии с EN 1092-2 и ISO 7005-2

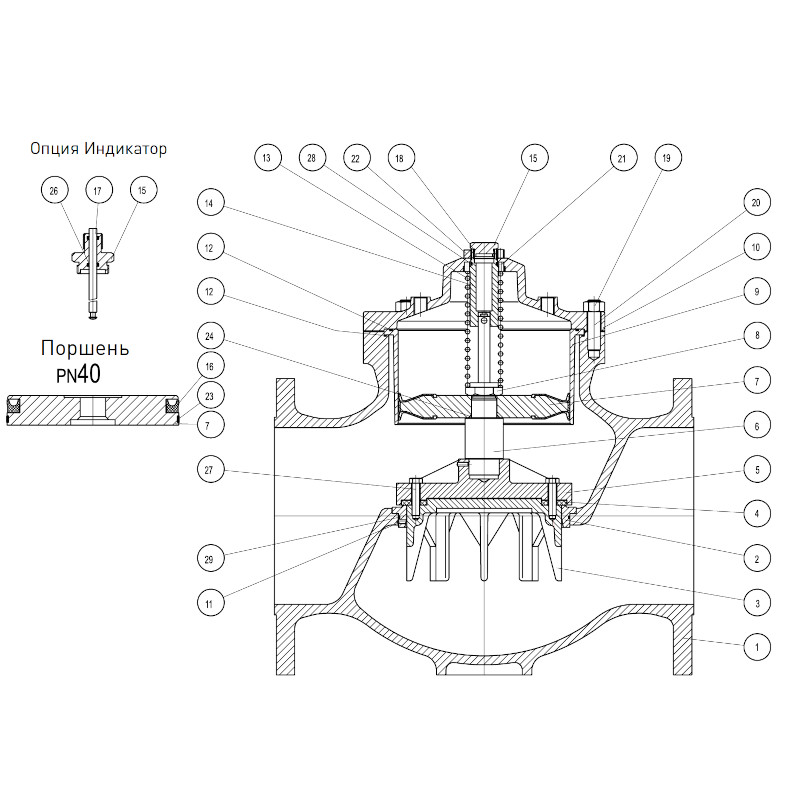

Конструкция и материалы

Габаритные размеры

G-60 Клапан понижения давления на выходе

G 60/62 и G 63, гидравлические клапаны, предназначенные для понижения давления.

Основной клапан управляется автономным пилотом, который настраивается на необходимое постоянное давление на выходе основного клапана.

Клапан поддерживает постоянное давление на выходе, при изменяющемся входном давлении трубопровода.

Для работы клапана не требуется дополнительных источников энергии, клапан приводится в действие давлением в трубопроводе.

Редукционный клапан типа G-60 используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения и тепломагистралях

G-80 Клапан поддержания давления на входе. Предохранительный клапан

G 80/82, гидравлические клапаны, предназначенные для поддержания постоянного давления на входе. Регулировка входного давления осуществляется с помощью автономного управляющего пилота, который настраивается на необходимое давление.

Клапан поддерживает постоянное давление на входе, при изменяющемся давлении в выходном трубопроводе.

Клапан для регулирования давления на входе/предохранительный клапан типа G используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения и тепломагистралях а также для защиты насосного оборудования и трубопроводов от избыточного давления.

G-68 Клапан понижения давления на выходе и поддержания давления на входе

G-68 управляется двумя пилотами по давлению на входе и выходе.

В результате параллельной работы двух пилотов поддерживается постоянное давление на выходе с одновременным ограничением падения давления на входе основного клапана.

Клапан типа G-68 используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения и тепломагистралях.

G-88 Клапан предупреждающий гидроудар

G 88 предназначен для защиты трубопровода от гидроудара. Гидроудар может быть вызван аварийным отключением насоса или резким закрытием запорного клапана. При этом быстрое распространение низкого фронта давления, сопровождается обратной волной экстремально высокого давления.

Волны низкого и высокого давления, чередуются между собой в пределах короткого промежутка времени. G 88 – управляется с помощью двух пилотов, для высокого и низкого давлений. При нормальных условиях G 88 закрыт. При повышении или понижении давления в линии за установленные пределы клапан открывается для сброса давления и расхода в атмосферу.

Клапан предупреждающий гидроудар типа G используется для защиты трубопровода, муниципальных и магистральных линий водоснабжения а также для защиты насосного оборудования от возможных повреждений при возникновении гидроудара.

G-20 Насосный регулирующий клапан

G-20 гидравлический клапан предназначен для регулирования давления и плавного запуска и остановки насосов, для защиты насосного оборудования и трубопроводной сети от резких скачков давления.

Клапаны типа G-20 могут использоваться с любым типом насосов. Клапан подключается электрически к пульту управления насосом.

Применение клапанов типа G-20 для оптимизации работы насосных станций, приводит к более эффективной эксплуатации насосного оборудования и к снижению затрат.
