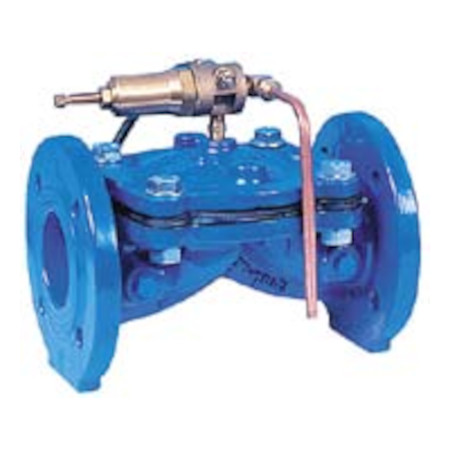

Гидравлический клапан с мембранным приводом Raphael - RAF

Гидравлический клапан с мембранным приводом Raphael – RAF DN 40-300 PN 10-16

Описание

• Тип RAF - гидравлический запорно-регулировочный клапан с мембранным приводом.
• Предназначен для понижения давления на выходе, поддержания давле- ния на входе, регулирования расхода, контроля уровня воды в резервуаре, использования в качестве предохранительного клапана и др.
• Простая и надежная конструкция клапана – всего три основных элемента: корпус, крышка, и мембрана.
• «Безпружинный» мембранный механизм гарантирует равномерное распределение давления на герметизирующую область, предотвращает деформацию мембраны и обеспечивает более длительный срок службы.
• Клапан не содержит движущихся частей и не требует фактически никакого обслуживания.
• Открытие и закрытие клапана происходят плавно, что устраняют риск гидроудара, вибрации и шума. Это обеспечивает точное регулирование давления даже при низких скоростях потока.
• Полное открытие клапана достигается также при низком давлении в линии.
• Клапан приводится в действие давлением в трубопроводе.
• Защита от коррозии наплавляемым эпоксидным покрытием, стекловидной эмалью или Rilsan®.
• Соответствие стандартам ISO, DIN, EN, ГОСТ-Р

Гидравлический запорно-регулировочный клапан – является наиболее эффективным устройством для автоматизации систем ирригации, индустриальных и муниципальных систем водоснабжения или любой другой системы, которая требует контроля изменяющихся рабочих условий.

Гидравлический клапан приводится в действие давлением в трубопроводе и не требует никакого внешнего источника энергии.

Области применения

• Ирригация
• Водопроводные сети
• Насосные станции, станции водоподготовки, резервуары
• Противопожарные системы

Характеристики

• DN 40 - 350
• PN 10-16
• Рабочая температура: -29°C - +80°C
• Герметичность: класс A по стандарту ISO 5208.
• Рассверловка фланцев в соответствии с EN 1092-2 и ISO 7005-2

Конструкция и материалы

* на выбор возможно наплавляемое эпоксидное покрытие или покрытие стекловидной эмалью

Габаритные размеры

RAF-60 Клапан понижения давления на выходе

RAF 60/62 гидравлические клапаны предназначенные для понижения давления трубопровода.

Основной клапан управляется автономным пилотом, который настраивается на необходимое постоянное давление на выходе основного клапана.

Клапан поддерживает постоянное давление на выходе, при изменяющемся входном давлении трубопровода.

Для работы клапана не требуется дополнительных источников энергии, клапан приводится в действие давлением в трубопроводе.

Редукционный клапан типа RAF-60 используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения.

RAF-80 Клапан поддержания давления на входе. Предохранительный клапан

RAF 80/82, гидравлические клапаны, предназначенные для поддержания постоянного давления на входе. Регулировка входного давления осуществляется с помощью автономного управляющего пилота, который настраивается на необходимое давление.

Клапан поддерживает постоянное давление на входе, при изменяющемся давлении в выходном трубопроводе.

Для работы в качестве предохранительного клапана, клапан монтируется на отводе от основной магистрали и при превышении установленного значения по давлению, открывается и сбрасывает избыточное давление.

Клапан для регулирования давления на входе/предохранительный клапан типа RAF используется для контроля давления в трубопроводах, муниципальных и магистральных линиях водоснабжения, а также для защиты насосного оборудования и трубопроводов от избыточного давления.

RAF-88 SW Клапан предупреждения гидроудара в системах канализации

RAF 88SW предназначен для защиты напорных трубопроводов водоотведения от гидроудара.

Клапан, предупреждающий гидроудар, типа RAF 88SW используется для защиты напорных трубопроводов канализации, а также насосного оборудования от возможных повреждений при возникновении избыточного давления и гидроудара. Уникальная мембранная конструкция основного клапана и специальная конструкция пилотов обеспечивает надежную работы клапана со сточными водами.

RAF-10 Клапан контроля уровня

RAF-10, 1031,13, 31 гидравлические клапаны контроля уровня в воды в резервуаре. Клапан остаётся открытым до тех пор, пока уровень воды в резервуаре ниже заданной отметки.

При повышении уровня до заданного значения, клапан закрывается.

Клапан может управляться одноуровневым или двухуровневым поплавковым пилотом, а также с электрическим поплавковым выключателем и электромагнитным управляющим клапаном.

Гидравлические клапаны регулирования уровня, позволяют контролировать уровень воды в резервуарах без внедрения электрифицированных средств автоматизации и предотвратить потери воды за счет перелива.

В зависимости от задача, клапан может управляться поплавковым, альтитудным (RAF-40/43) или электромагнитным пилотом (RAF-31).
