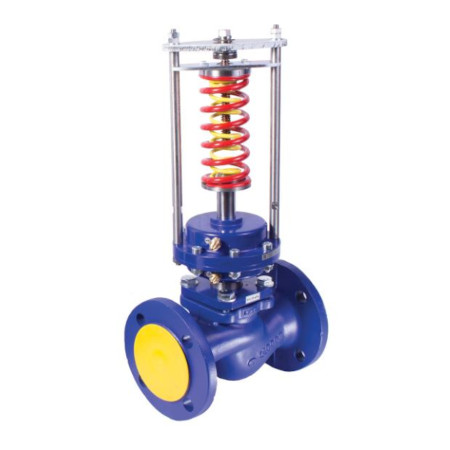

Регулятор давления «до себя» прямого действия с функцией «перепуска» Tecofi серия TDD-01

Для поддержания заданного перепада давления на регуляторе путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.

Температура рабочей среды: от 1 °С до 150 °С.

Регулятор давления «до себя» TDD-01 с функцией «перепуска» может быть использован в качестве регулятора давления «до себя».

Регулирование происходит только при наличии расхода рабочей среды. Регулятор является нормально закрытым.

Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице 1. Диапазон (0,04-0,7 МПа) в условном обозначении регулятора допускается не указывать. Максимальные рабочие давления в зависимости от температуры рабочей среды для регуляторов из серого чугуна (СЧ) приведены в таблице 2. Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.

Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).

Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B. Средний срок службы: не менее 10 лет. Назначенный срок службы: 10 лет с даты изготовления.

Зона пропорциональности: не более 16 % от верхнего предела настройки.

Зона нечувствительности: не более 0,02 МПа.

Постоянная времени: не более 16 с.

Относительная протечка: не более 0,6 % от Kvу.

Материалы деталей:

• корпус: серый чугун (СЧ);
• крышка корпуса, седло, поршень, шток: сталь 40Х13;
• мембрана: EPDM;
• уплотнение штоков: EPDM;
• уплотнение разгрузочной камеры: EPDM;
• направляющие: PTFE;
• уплотнение в затворе: EPDM DN15-100; «металл по металлу» DN125-150;
• трубки импульсные: медь;
• штуцеры: латунь;
• драгоценных металлов не содержит.
