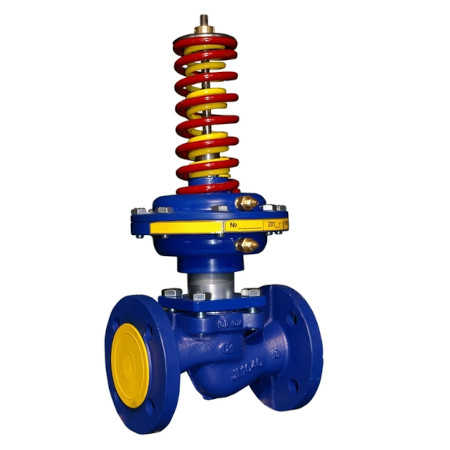

Регулятор перепада давления прямого действия Tecofi серия TPD
Для поддержания заданного перепада давления рабочей среды путем изменения расхода.
Регулятор перепада давления может быть использован в качестве регулятора давления «после себя».
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Наименование параметров | Значение параметров | |||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| Номинальное давление PN, МПа | 1,6 | |||||||||||
| Условная пропускная способность Кvy, м3/ч | 1,6 2,5 |
2,5 4,0 6,3 |
4,0 6,3 10 |
6,3 10 16 |
10 20 25 |
10 16 32 |
25 32 40 |
32 40 63 |
63 100 125 |
100 125 160 |
160 200 250 280 |
|
| Диапозон настройки, МПа | 0,04-0,7 | Мембранная коробка - синяя. Площадь мембраны: S=5675 мм2 | ||||||||||
| 0,04-0,16 с желтой пружиной 0,1-0,4 с красной пружиной 0,3-0,7 с двумя пружинами |
||||||||||||
| Мембранная коробка - серая. Площадь мембраны: S=3318 мм2 | ||||||||||||
| 0,2-1,2 | 0,2...0,35 (с желтой пружиной) 0,25...0,8 (с красной пружиной) 0,14...1,58 (с двумя пружинами) |
|||||||||||
| Рабочая среда | Вода с температурой до 150 °С, воздух до 80 °С | |||||||||||
| Высота, мм, не более | 365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | 760 | 800 | |
| Стр. длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| Масса, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | 60 | 82 | |
Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах: (0,04...0,7) МПа или (0,2...1,2) МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки согласно таблице.
Не рекомендуется настраивать регулятор около крайних значений диапазонов настройки в связи с увеличением погрешности регулирования. Так же при настройке регулятора около нижнего предела диапазона настройки следует учитывать погрешности манометров, по которым производится настройка. *Диапазон (0,04...0,7) МПа в условном обозначении регулятора допускается не указывать.
Зона пропорциональности: не более 16 % от верхнего предела настройки.
Зона нечувствительности: не более 0,02 МПа.
Постоянная времени: не более 16 с.
Относительная протечка: не более 0,6 % от Kv.
Материал корпуса: серый чугун.
Материал крышки корпуса, седла, поршня, штока: нерж. сталь.
Материал мембраны: EPDM.
Материал уплотнения штока: EPDM.
Материал направляющих: PTFE.
Окружающая среда: воздух с температурой от +1 до +40°С и влажностью до 80 % (климатическое исполнение УХЛ 4.2 по ГОСТ 15150).
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815, исполнение1.
Ответные фланцы - по ГОСТ 12820 или ГОСТ 12821.
Назначенный срок службы: 10 лет с даты изготовления.
Показатели, характеризующие безопасность, указаны в руководстве по эксплуатации.
