Затвор щитовой лотковый RIO ЗЩлот арт. 8109 (под электропривод - RIO ЗЩлотЭ арт. 8109Э) ТУ 28.14.13-003-50212090-2026

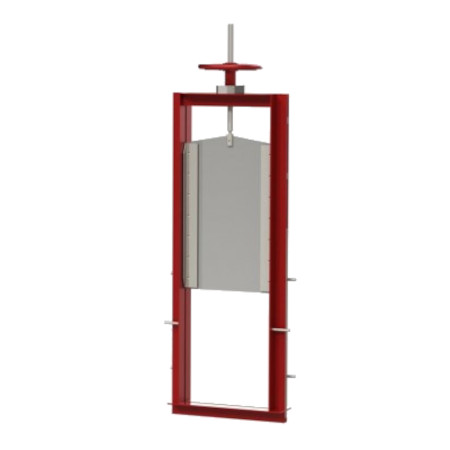

Затвор щитовой для прямоугольных лотков серия RIO ТМ ТУ 28.14.13-003-50212090-2026
ТУ 28.14.13-003-50212090-2026
Затвор щитовой для прямоугольных лотков серии RIO ТМ. Особенностью данной конструкции является облегченная конструкция и, соответственно, экономическая эффективность применения данного вида щитовых затворов.
Конструкция затвора RIO ТМ является разборной и пригодна для планового обслуживания и ремонта, что продлевает срок эксплуатации и обеспечивает надежность работы затвора. В зависимости от требований заказчика комплектуются механическим или электрическим винтовым подъемником.
Данные затворы RIO ТМ применяются для перекрытия открытых каналов гидротехнических сооружений и рассчитаны на одностороннее направление гидростатического давления. Перекрываемые отверстия должны быть прямоугольного сечения.
Технические характеристики RIO ТМ
| Шифр затвора | Ширина отверстия, мм | Высота затвора, мм | Расчетное подъемное усилие, кгс | Габаритные размеры (высота х ширина), мм | Марка подъемника | Масса, кг | |
| Электрический | Ручной | ||||||
| RIO ТМ 0,2х0,45 | 200 | 450 | 27 | 1100х360 | - | Винт+гайка | 27 |
| RIO ТМ 0,3х0,45 | 300 | 450 | 34 | 1100х460 | - | Винт+гайка | 29 |
| RIO ТМ 0,45х0,6 | 450 | 600 | 78 | 1420х610 | - | Винт+гайка | 37 |
| RIO ТМ 0,6х0,9 | 600 | 900 | 242 | 3120х850 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 195 |
| RIO ТМ 0,8х1 | 800 | 1000 | 369 | 3420х1050 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 215 |
| RIO ТМ 0,9х0,9 | 900 | 900 | 342 | 3400х1150 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 220 |
| RIO ТМ 1х1 | 1000 | 1000 | 461 | 3420х1250 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 245 |
| RIO ТМ 0,9х1,2 | 900 | 1200 | 580 | 4020х1150 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 264 |
| RIO ТМ 1,2х1,2 | 1200 | 1200 | 745 | 4020х1450 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 281 |
| RIO ТМ 1,2х1,6 | 1200 | 1600 | 1254 | 5220х1450 | Б03У2ТУ26-07-1025-83 | Винт+гайка | 348 |
В таблице даны основные (предварительные) данные, окончательные характеристики рассчитываются после заполнения опросного листа с необходимой информацией.
