Затвор щитовой круглый фланцевый RIO ЗЩКфл арт. 8113 (под электропривод - RIO ЗЩКфлЭ арт. 8113Э) ТУ 28.14.13-003-50212090-2026

ТУ 28.14.13-003-50212090-2026

Затвор щитовой круглый фланцевый RIO ЗЩКфл арт. 8113 (под электропривод - RIO ЗЩКфлЭ арт. 8113Э) является разновидностью затвора щитового накладного. Его логичнее применять там, где канал представляет собой круглую трубу с возможностью монтажа ответного фланца для крепления затвора. Монтаж затвора осуществляется посредством стыковки фланцев по ГОСТ 12815 шпильками либо болтами.

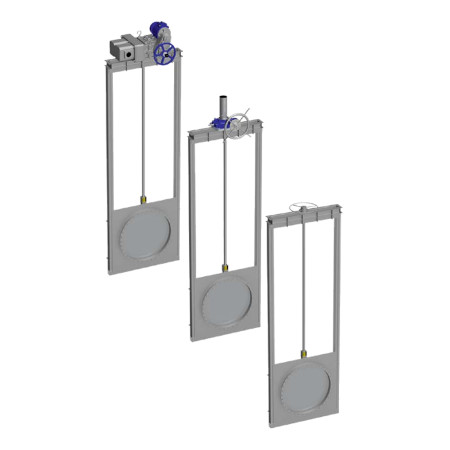

Затвор щитовой круглый фланцевый RIO ЗЩКфл арт. 8113 (под электропривод - RIO ЗЩКфлЭ арт. 8113Э) состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости затвор может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала (муфты привода) происходит подъем либо опускание подвижной заслонки (щита), и тем самым осуществляется контроль потока жидкости в трубе.

Клиновая конструкция в совокупности с применением специальной профильной износостойкой резины обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при рабочем давлении до 10 м. вод. ст.

В таблице даны основные (предварительные) данные, окончательные характеристики рассчитываются после заполнения опросного листа с необходимой информацией.
