Затвор щитовой накладной RIO ЗЩнакл арт. 8111 (под электропривод - RIO ЗЩнаклЭ арт. 8111Э) ТУ 28.14.13-003-50212090-2026

ТУ 28.14.13-003-50212090-2026

Затвор щитовой накладной RIO ЗЩнакл арт. 8111 (под электропривод - RIO ЗЩнаклЭ арт. 8111Э) по сути представляет собой разновидность затвора щитового глубинного. Идеально подходит для перекрытия потока на входе (выходе) камеры путем анкерного крепления на плоскость стены.

Основной конструктивной особенностью является возможность размещения данного затвора на плоскости камеры с выносом штурвала управления на поверхность.

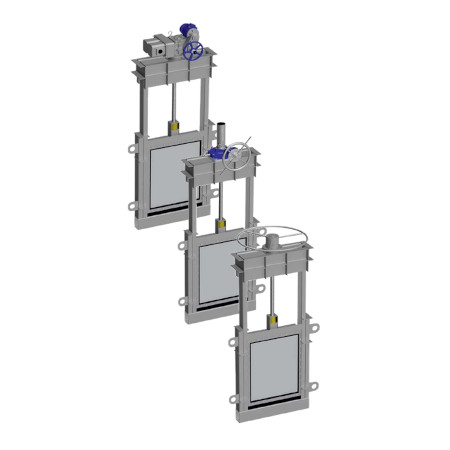

Затвор щитовой накладной RIO ЗЩнакл арт. 8111 (под электропривод - RIO ЗЩнаклЭ арт. 8111Э) состоит из рамы, подвижной заслонки (щита), винтового подъемного механизма и штурвала в ручном исполнении. При необходимости затвор может быть изготовлен под управление электроприводом или ручным редуктором для снижения усилия вращения штурвала. При вращении штурвала (муфты привода) происходит подъем либо опускание подвижной заслонки (щита) и тем самым осуществляется контроль потока жидкости в канале (лотке).

Клиновая конструкция в совокупности с применением специальной профильной износостойкой резины, обеспечивает полную герметичность в момент закрытия затвора и исключает протечки при рабочем давлении до 10 м. вод. ст.

В таблице даны основные (предварительные) данные, окончательные характеристики рассчитываются после заполнения опросного листа с необходимой информацией.
