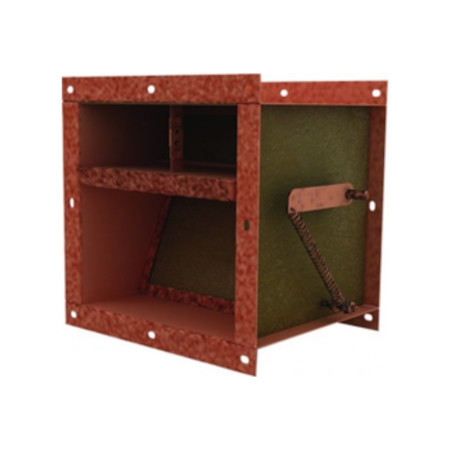

Клапаны огнезадерживающие взрывозащищенные RIO АЗЕ

Основные технические характеристики

		RIO АЗЕ 096.000-02	400x600
Исполнение	Вид установки	Обозначение	Размер
Клапаны огнезадерживающие взрывозащищенные с пределом огнестойкости 0,25 и 0,5 часа. Серия 5.904-54
Взрывозащищенный	0,25 часа Горизонтальный	RIO АЗЕ 094.000	250х250
		RIO АЗЕ 094.000-01	250x400
		RIO АЗЕ 096.000	400x400
		RIO АЗЕ 096.000-01	400x500
		RIO АЗЕ 096.000-02	400x600
		RIO АЗЕ 096.000-03	600x600
		RIO АЗЕ 096.000-04	800x800
		RIO АЗЕ 096.000-05	1000x1000
Взрывозащищенный	0,25 часа Вертикальный	RIO АЗЕ 095.000	250x250
		RIO АЗЕ 095.000-01	250x400
		RIO АЗЕ 097.000	400x400
		RIO АЗЕ 097.000-01	400x500
		RIO АЗЕ 097.000-02	400x600
		RIO АЗЕ 097.000-02	400x600
		RIO АЗЕ 097.000-03	600x600
		RIO АЗЕ 097.000-04	800x800
		RIO АЗЕ 097.000-05	1000x1000
Взрывозащищенный	0,5 часа Горизонтальный	RIO АЗЕ 094.000-02	250x250
		RIO АЗЕ 094.000-02-03	250x400
		RIO АЗЕ 096.000-06	400x400
		RIO АЗЕ 096.000-06-07	400x500
		RIO АЗЕ 096.000-06-08	400x600
		RIO АЗЕ 096.000-06-08	400x600
		RIO АЗЕ 096.000-06-09	600x600
		RIO АЗЕ 096.000-06-10	800x800
		RIO АЗЕ 096.000-06-11	1000x1000
Взрывозащищенный	0,5 часа Горизонтальный	RIO АЗЕ 095.000-02	250x250
		RIO АЗЕ 095.000-02-03	250x400
		RIO АЗЕ 097.000-06	400x400
		RIO АЗЕ 097.000-06-07	400x500
		RIO АЗЕ 097.000-06-08	400x600
		RIO АЗЕ 097.000-06-08	400x600
		RIO АЗЕ 097.000-06-09	600x600
		RIO АЗЕ 097.000-06-10	800x800
		RIO АЗЕ 097.000-06-11	1000x1000
Клапан огнезадерживающий взрывозащищенный с пределом огнестойкости 1 час. Серия 5.904-71.93
Взрывозащищенный	1,0 часа. Горизонтальный и вертикальный	RIO АЗЕ 107.000	250x250
		RIO АЗЕ 107.000-01	300x250
		RIO АЗЕ 107.000-02	400x400
		RIO АЗЕ 107.000-03	500x500
		RIO АЗЕ 107.000-04	600x600
		RIO АЗЕ 107.000-05	800x800
		RIO АЗЕ 107.000-06	1000x1000

Габаритные размеры

Обозначение	Предел огнестойкости. час	Размеры, мм		Масса, кг
Обозначение	Предел огнестойкости. час	L	Н	Масса, кг
RIO АЗЕ 094.000 RIO АЗЕ 096.000	0,25	250	250	9,0
RIO АЗЕ 094.000-01 RIO АЗЕ 096.000-01	0,25	400	400	11,5
RIO АЗЕ 094.000-02 RIO АЗЕ 096.000-02	0,5	250	250	10,0
RIO АЗЕ 094.000-03 RIO АЗЕ 096.000-03	0,5	400	400	12,5
RIO АЗЕ 095.000 RIO АЗЕ 097.000	0,25	400	400	16
RIO АЗЕ 095.000-01 RIO АЗЕ 097.000-01		400	500	18
RIO АЗЕ 095.000-02 RIO АЗЕ 097.000-02		400	600	20
RIO АЗЕ 095.000-03 RIO АЗЕ 097.000-03		600	600	26
RIO АЗЕ 095.000-04 RIO АЗЕ 097.000-04		800	800	40
RIO АЗЕ 095.000-05 RIO АЗЕ 097.000-05		1000	1000	56
RIO АЗЕ 095.000-06 RIO АЗЕ 097.000-06	0,5	400	400	18
RIO АЗЕ 095.000-07 RIO АЗЕ 097.000-07		400	500	21
RIO АЗЕ 095.000-08 RIO АЗЕ 097.000-08		400	600	23
RIO АЗЕ 095.000-09 RIO АЗЕ 097.000-09		600	600	30
RIO АЗЕ 095.000-10 RIO АЗЕ 097.000-10		800	800	47
RIO АЗЕ 095.000-11 RIO АЗЕ 097.000-11		1000	1000	67
ROO АЗЕ 107.000	1,0	245	А х 5 250x250	12
RIO АЗЕ 107.000-01		300	А х 5 300x250	14
RIO АЗЕ 107.000-02		415	А х 5 400x400	24
RIO АЗЕ 107.000-03		530	А х 5 500x500	36
RIO АЗЕ 107.000-04		650	А х 5 600х600	52
RIO АЗЕ 107.000-05		880	А х 5 800х800	84
RIO АЗЕ 107.000-06		1110	А х 5 1000x1000	128

Предназначены для автоматического и дистанционного блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования, а также для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения.

Серия 5.904-53. Клапаны огнезадерживающие прямоугольные с пределом огнестойкости 0,25 и 0,5 часа.
Серия 5.904-54. Клапаны огнезадерживающие взрывозащищенные с пределом огнестойкости 0,25 и 0,5 часа.
Серия 5.904-42. Клапаны обратные огнезадерживающие с пределом огнестойкости 0,5 часа.
Серия 5.904-70.93. Клапаны огнезадерживающие с пределом огнестойкости 1 час.
Серия 5.904-71.93. Клапаны огнезадерживающие взрывозащищенные с пределом огнестойкости 1 час.

Применение огнезадерживающих клапанов обусловлено требованиями СНиП 41-01-2003 и СНиП 21-01-97*, согласно которым огнезадерживающие клапаны устанавливаются в воздуховодах систем вентиляции, пересекающих противопожарные стены, перегородки или перекрытия. По условиям размещения клапаны могут быть двух типов: для установки у противопожарных стен и у перегородок (горизонтальные) и для установки в перекрытиях (вертикальные). Применение клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003. Конструкция клапана обеспечивает следующие способы закрытия створок:

от плавкого предохранителя;
ручной.

Условие эксплуатации

Клапаны огнезадерживающие допускаются к эксплуатации в помещениях с неагрессивной средой и с положительной температурой, не превышающей 35°С и относительной влажностью до 80 %.

Огнезадерживающие взрывозащищенные клапаны предназначены для использования в системах, в которых перемещаются взрывоопасные смеси всех категорий и групп по классификации ГОСТ 12.1.011 и устанавливаются во взрывопожароопасных зонах помещений, относящихся к классам В-1, В-1А, В-1Б по классификации ПУЭ.

Клапаны не допускается применять в системах, предназначенных для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентиляционных системах, перемещающих взрывоопасные пыли.

Огнезадерживающие клапаны общепромышленного исполнения не подлежат установке в воздуховодах и каналах:

помещений категорий А и Б по пожаровзрывобезопасности;
местных отсосов пожаровзрывоопасных смесей;
в местах, не подвергаемых периодической очистке по установленному регламенту для предотвращения горючих отложений.
