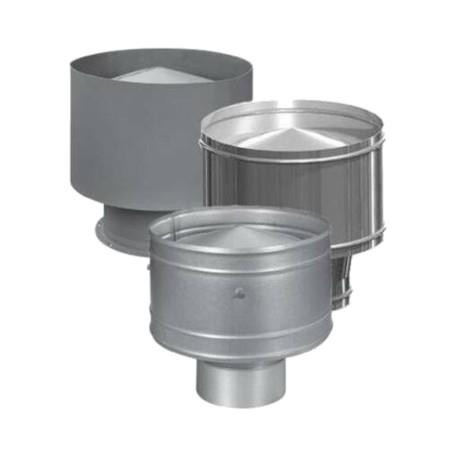

Дефлекторы RIO

серия 5.904-51

Дефлекторы RIO предназначены для усиления тяги в вертикальных шахтах путем использования ветрового напора. Их подбор производится по диаграммам

Конструктивно дефлектор состоит из диффузора, полуцилиндра, конуса, лапок зонта.

Дефлекторы до D1=1250 мм поставляются комплектно в сборе, от D1=1250 мм - разобранными (собираются на монтаже) комплектно с крепежными деталями. Дефлекторы D1=1250 мм изготавливаются по типу серии 4.409-12.

Габаритные размеры

Диаметр воздуховода, D	Обозначение дефлектора	Высота Н, мм	Размер цилиндра, мм		Масса, кг
Диаметр воздуховода, D	Обозначение дефлектора	Высота Н, мм	диаметр D1, мм	высота Н1, мм	Масса, кг
100		170	200	120	1,6
125		210	250	150	2,2
140		240	280	170	2,6
160		270	320	190	3,1
180		300	360	215	3,8
200		340	400	240	4,7
250		425	480	285	6,4
280		450	530	320	7,5
315	RIO Д315.00.000	540	615	370	10,4
400	RIO Д315.00.000-01	640	750	450	15,5
500	RIO Д315.00.000-02	840	990	575	27,6
630	RIO Д315.00.000-03	1010	1190	685	41,7
710	RIO Д710. 00.000	1120	1320	790	67,0
800	RIO Д710. 00.000-01	1320	1550	930	90,0
900	RIO Д710. 00.000-02	1320	1550	930	113.0
900	RIO Д710. 00.000-02	1500	1770	980	113.0
1000	RIO Д710. 00.000-03	1705	2020	1230	153,6
1250		2125	2500	1500	230,0
