Циклоны RIO ЦН-15

Циклоны RIO ЦН-15 предназначены для сухой очистки газов. Указанные циклоны рекомендуется применять для улавливания золы из дымовых газов; пыли, уносимой из сушилок; пыли, уносимой газом из аппаратов, в которых протекают процессы со взвешенными в газе частицами; пыли, образующейся при пневматической транспортировке материалов; для очистки загрязненного воздуха с начальной запыленностью до 400 г/м3 . Для очистки воздуха от взрывоопасной, сильнослипающейся и волокнистой пыли циклоны ЦН-15 применять не следует.

В зависимости от расхода очищаемого воздуха циклоны могут применяться как в одиночном исполнении, так и в групповом, состоящем из 2-х, 4-х, 6-и и 8-ми циклонов. При подборе типоразмера циклона надо учитывать, что с увеличением диаметра циклона степень очистки воздуха уменьшается. В связи с этим не рекомендуется применять циклоны с диаметром более 800-1000 мм.

Конструкция циклона RIO рассчитана на температуру до 400°С и разряжение (давление) 5(500) кПа (кгс/м2).

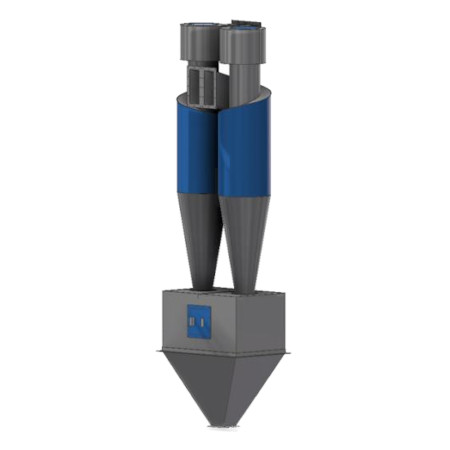

Циклоны RIO изготавливаются как левого, так и правого исполнения. Они могут устанавливаться как на всасывающей линии вентилятора, так и на нагнетании. В зависимости от этого одиночный циклон комплектуется с улиткой на выходе очищенного воздуха или зонтом. При очистки воздуха от абразивной пыли, вызывающей износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором. В группе циклонов патрубки с выходом очищенного воздуха могут объединяться сборным коллектором с выходом воздуха вертикально и системой улиток каждого циклона, объединенных общим фланцем. В первом случае группа циклонов носит название RIO ЦН-15-СП, во втором случае RIO ЦН-15-УП, где П -форма бункера циклона - пирамидальная; числа 200, 300, 400 и т.д. соответствуют диаметру циклона D мм.

При работе циклонов должна быть обеспечена выгрузка пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.
В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V="2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с.
Скорость 2",5 м/с рекомендуется принимать при работе с абразивной пылью.

Технические характеристики циклонов типа RIO ЦН15

Габаритные размеры циклона RIO (группы циклонов) с "Улиткой", со сборником и пирамидальным бункером
