Вибропреобразователь Metrix ST5484E

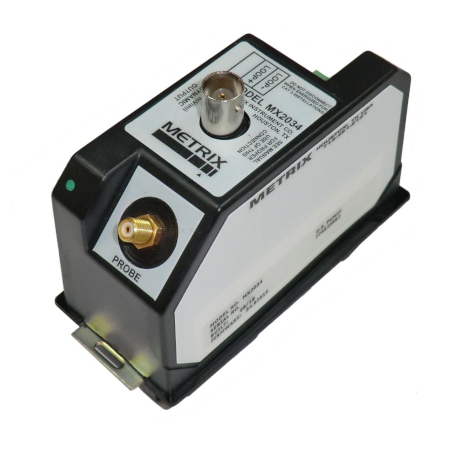

Цифровой преобразователь для вихретоковых датчиков Metrix MX2034
Цифровой преобразователь для вихретоковых датчиков. Полностью программируемый. Полное соответствие с API 670. Теперь одно программируемое устройство может быть настроено для работы практически с любой комбинацией датчик/кабель/материал вала, а также может поддерживать датчики различных производителей, включая Metrix и Bently Nevada. Доступны две версии преобразователя: с выходом 4-20мА и с выходом по напряжению 200mV/mil (модельMX2033). При заказе преобразователь с завода настраивается по необходимым заказчику параметрам, но в дальнейшем возможно самостоятельное конфигурирование под другие параметры измерения с помощью USB кабеля.
Основные характеристики МХ2034:
| Питание | без барьеров: от 17 до 30 В пост. тока с барьером Зенера: от 23 до 26 В пост. Тока с гальваническими барьерами: от 20 до 30В пост. тока |
| Потребляемый ток | 23 мА |
| Выход | 4..20 мА: пропорционально вибрации, сдвигу или скорости; BNC: 5 и 8 мм (7,87 мВ/мкм [200 мВ/мил]), 11 мм (3,93 мВ/мкм [100 мВ/мил]) |
| Макс. длина трассы | 5 км. от трансмиттера до АСУТП |
| Частотный диапазон | вибрация: 5 – 5000 Гц сдвиг: 0 – 1200 Гц скорость вращения: 0 – 100000 об/мин с буферизацией: 0 – 5000 Гц |
| Частота обновления: | 150 мс |
| Точность | 0,3 % |
| Интерфейс для конфигурирования | mini-USB |
| Искробезопасноть | II1GExiaIICT4Ga |
| Температура эксплуатации | от –40 до +85 °C |
| Относительная влажность | 95%, без конденсации |
| Размеры | 89,3х34,4х71,1 мм |
| Вес | 247 г |
Порядок заказа МХ2034:
| MX2034-AA-BB-CC-DD-EE-FFF-GG | |||
| A A | Материал калибровки | F F F | Диапазон измерений |
|---|---|---|---|
| 01 | AISI-SAE 4140, сталь CrMo 1 | 001 | 3 mils, pk-pk (вибрация) |
| 02 | Нерж. сталь 17-4 2 | 002 | 4 mils, pk-pk (вибрация) |
| 03 | Инколой 901 | 003 | 5 mils, pk-pk (вибрация) |
| 04 | Монель K500 | 004 | 6 mils, pk-pk (вибрация) |
| 05 | Инконель 625 | 005 | 10 mils, pk-pk (вибрация) |
| 06 | Нержавеющая сталь 410 | 006 | 15 mils, pk-pk (вибрация) |
| 07 | Нержавеющая сталь 316 | 007 | 20 mils, pk-pk (вибрация) |
| 08 | Углеродистая сталь AISI-SAE 1045 | 008 | 30 mils, pk-pk (вибрация) |
| 09 | Нержавеющая сталь 416 | 009 | 40 mils, pk-pk (вибрация) |
| 10 | 42CrMo4 | 021 | 100 мкм, pk-pk (вибрация) |
| 11 | 18CrNiMo7-6 | 022 | 150 мкм, pk-pk (вибрация) |
| 12 | 31CrMoV9 | 023 | 200 мкм, pk-pk (вибрация) |
| 13 | ST52-3 | 024 | 250 мкм, pk-pk (вибрация) |
| 14 | F6NM | 025 | 300 мкм, pk-pk (вибрация) |
| 15 | Алюминий 7075-T6 | 026 | 400 мкм, pk-pk (вибрация) |
| 16 | Алитированная сталь | 027 | 500 мкм, pk-pk (вибрация) |
| 17 | Сталь AISI-SAE 1018 | 028 | 750 мкм, pk-pk (вибрация) |
| 18 | 15CrNi6 | 029 | 1000 мкм, pk-pk (вибрация) |
| 19 | Карбид вольфрама | 050 | 30–70 mils, средний зазор (положение) |
| 20 | Нержавеющая сталь 304 | 051 | 20–80 mils, средний зазор (положение) |
| 21 | Сталь AISI-SAE 4320 | 052 | 10–90 mils, средний зазор (положение) |
| XX | Прочие материалы см. на стр. 9 из 10 | 053 | 10–50 mils, средний зазор (положение) |
| B B | Тип датчика | 054 | 20–70 mils, средний зазор (положение) |
| 01 | 5 и 8 мм — Metrix MX2030/BN 3300/ BN3300XL | 055 | 10–60 mils, средний зазор (положение) |
| 02 | 5 и 8 мм — Metrix 7200/BN 7200 | 057 | 20–160 mils, средний зазор (положение) |
| 03 | 0,190 дюйма — Metrix 3000/BN 3000 | 058 | 20–180 mils, средний зазор (положение) |
| 04 | 0,300 дюйма — Metrix 3000/BN 3000 | 070 | 750–1750 мкм, средний зазор (положение) |
| 05 | BN NSv и RAM | 071 | 500–2000 мкм, средний зазор (положение) |
| 06 | 11 мм Metrix 7200 (только CC = 05 и 09) | 072 | 250–2250 мкм, средний зазор (положение) |
| 07 | 11 мм BN 3300XL (только CC = 05 и 09) | 073 | 250–1250 мкм, средний зазор (положение) |
| 08 | 5 и 8 мм — MX8030/BN 3300/ BN3300XL | 074 | 500–1750 мкм, средний зазор (положение) |
| 09 | 5 и 8 мм — TightView MX8030 | 075 | 250–1500 мкм, средний зазор (положение) |
| C C | Длина системы | 077 | 500–4000 мкм, средний зазор (положение) |
| 05 | 5 метров | 078 | 500–4500 мкм, средний зазор (положение) |
| 07 | 7 метров | 501 | 500 об/мин (скорость) |
| 09 | 9 метров | 202 | 2000 об/мин (скорость) |
| 12 | 12 метров | 362 | 3600 об/мин (скорость) |
| 15 | 15 футов | 402 | 4000 об/мин (скорость) |
| 20 | 20 футов | 502 | 5000 об/мин (скорость) |
| D D | Сертификация | 602 | 6000 об/мин (скорость) |
| 00 | нет | 752 | 7500 об/мин (скорость) |
| 05 | ATEX, ETL, Intertek и IECEx. | 103 | 10 000 об/мин (скорость) |
| 06 | Таможенный союз | 153 | 15 000 об/мин (скорость) |
| E E | Измерение | 503 | 50 000 об/мин (скорость) |
| 01 | Вибрация | 603 | 60 000 об/мин (скорость) |
| 02 | Осевой сдвиг | 753 | 75 000 об/мин (скорость) |
| 03 | Скорость вращения | 104 | 100000 об/мин (скорость) |
| G G | Импульсов/оборотов | ||
| 00 | н/д (для вибрации или положения) | ||
| XX | для скорости вращения, ХХ = количество импульсов на оборот (канавок), допускается ввод двухразрядных чисел от 01 до 99, макс. значение ОБ/МИН x # к-во канавок ≤ 190 000 | ||
Например:
- Вибропреобразователь Metrix MX2034-01-01-09-06-03-602-01
- Вибропреобразователь Metrix MX2034-01-01-09-06-03-153-01
- Вибропреобразователь Metrix MX2034-01-01-09-06-01-022-00
- Вибропреобразователь Metrix MX2034-01-01-05-06-02-072-00
- Вибропреобразователь Metrix MX2034-01-01-05-06-01-024-00
- Вибропреобразователь Metrix MX2034-01-01-09-00-03-902-01
- Вибропреобразователь Metrix MX2034-01-01-09-06-02-071-00
- Вибропреобразователь Metrix MX2034-01-02-09-06-02-051-00
- Вибропреобразователь Metrix МХ2034-01-02-09-06-01-003-00
- Вибропреобразователь Metrix MX2034-01-02-05-00-01-005-00
