Вибропреобразователь Metrix ST5484E
Вибропреобразователь Metrix ST5484E
Назначение Metrix ST5484E:
Вибропреобразователь Metrix ST5484Е используется для преобразования параметров вибрации механизмов, машин и их составных агрегатов, а точнее – пикового (пик) или СКЗ виброскорости в нормированный сигнал постоянного тока 4... 20 мА.

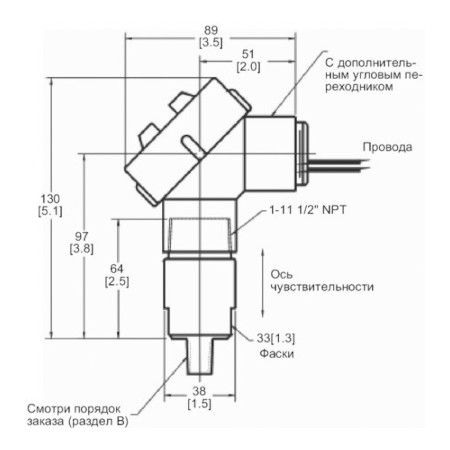

Конструктивное исполнение:
Вибропреобразователь Metrix ST5484Епредставляет собой цельно-изготовленный датчик в стальном корпусе, в котором отсутствуют подвижные детали. Все электронные элементы и платы залиты электроизоляционным покрытием и герметичным компаундом изготовленным из эпоксидной смолы.
Объединение точного виброакселерометра и формирователя сигнала в едином корпусе обеспечивает долговременную надежную работу устройства. Вибропреобразователь Метрикс ST5484Е это идеальное решение для измерения вибрации большинства промышленных механизмов и оборудования (насосов, вентиляторов, двигателей, компрессоров, генераторов и т.д.). Простая 2-х проводная схема обеспечивает подключение вибропреобразователя Metrix ST5484 непосредственно к программируемым логическим контроллерам и распределённым системам управления и другим различным устройствам с входом 4...20 мА.
Особенности ST5484E
- выход 4 .. 20 мА пропорциональный виброскорости;
- двухпроводное подключение;
- подключение независимо от полярности(IPT®);
- подключение к DCS,PLC, 4 .. 20 мА мониторам и т.п.;
- подключение проводами, возможно под винт или 2-х штырьковым разъемом;
- различные типы используемых монтажных шпилек;
- допускает кратковременные перегревы;
- встроенная защита от возможного термоудара;
- расширенный частотный диапазон;
- детектор повышенной стабильности;
- комбинации ВЧ и НЧ фильтров;
- широкополосный выход;
- независимость при деформации корпуса;
- низкая поперечная чувствительность.
IPT® - (независимое от полярности подключение) торговая марка Metrix Instruments Co.
Область применения St5484E:
Вибропреобразователи Metrix данного типа применяются для контроля технического состояния технологического оборудования в различных отраслях промышленности, а также в составе информационно-измерительных систем контроля вибрации состояния разнообразного технологического оборудования:
- двигателей;
- вентиляторов;
- насосов;
- котлов;
- паровых турбин;
- компрессоров;
- центрифуг;
- генераторов
Технические характеристики Metrix ST5484E
- Диапазон измерения: возможны нестандартные диапазоны,см. порядок заказа (раздел А).
- Широкополосный сигнал: Виброускорение 100 мВ/g в частотном диапазоне, который соответствует порядку заказа разделы E, F, 6дБ/на октаву для НЧ и 12дБ/на октаву для ВЧ.
- Выходной сигнал: 4...20 мА пропорциональный виброскорости.
- Частотный диапазон: от 2 до 1500 Гц (стандартный вибропреобразователь виброскорости без дополнительного корпуса), до 2 кГц - по спецзаказу (см. порядок заказа, разделы E, F).
- Ориентация в пространстве: любая.
- Источник питания: 10 .. 30 В постоянного тока независимо от полярности.
- Изоляция: 500В скз схемы от корпуса.
- Электрическое подключение: 2 или 4 провода длиной 610 мм, 2-х или 4-х клеммная колодка, двухштырьковый разъем.
- Материал корпуса: 303 SST, 313 ST.
- Максимальное сопротивление нагрузки: 50 Ом (Vпит-11).
- Температура эксплуатации: -40 ... +100°С.
- Масса: 0,7 кг.
- Устойчивость к внешней среде: NEMA 4X, ІР65, ІР67 для 2-х штырькового разъема.
- Взрывобезопасный вариант: Маркировка взрывозащиты OExiaIIСТ4Х в комплекте с искрозащитным барьером.
Варианты подключения:

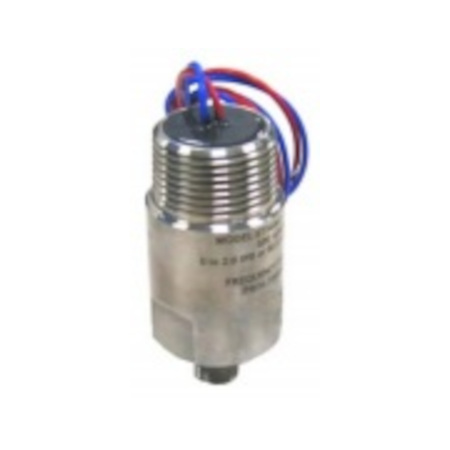

- двухпроводный 60см. кабель
- четырехпроводной 60см. кабель. Широкополосный сигнал 100mB/g.

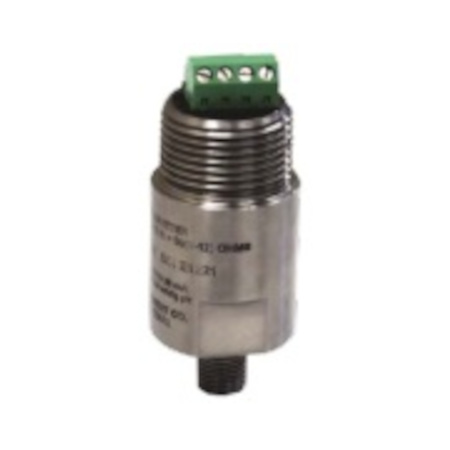

- двухконтактная колодка
- четырехконтактная колодка. Широкополосный сигнал 100mB/g.
- двухштырьковый разъем
Каждый трансмиттер производится по Вашему заказу: с любым из указанных типов подключения, герметизации, монтажной шпильки, частотного диапазона, шкалы, наличием динамического выхода, видом сертификации.

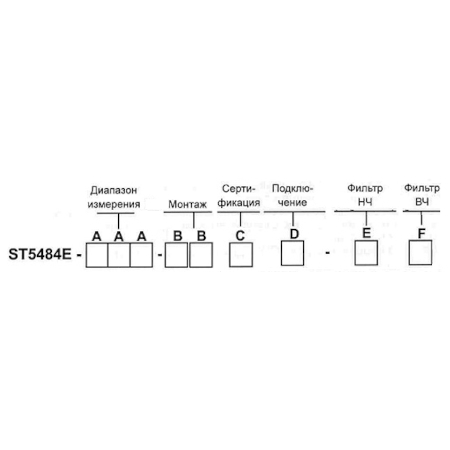

Порядок заказа Metrix ST5484E:
| AAA | Диапазон измерения | C | Сертификация опасных зон | ||
| 1 | 2 | 1 | 1.0 in/sec (25.4 мм/с) ПИК | 0 | Без сертификации |
| 1 | 2 | 2 | 0.5 in/sec (12.7 мм/с) ПИК | 1 | CSA US/C, Class I, Div 2, Grps A-D |
| 1 | 2 | 3 | 2.0 in/sec (50.8 мм/с) ПИК | 2 | CSA US/C, Class I, Div 1, Grps B-D и Class II, Div 1, Grps E-G (взрывозащищенный) |
| 1 | 2 | 4 | 5.0 in/sec (127 мм/с) ПИК | 3 | ATEX, Ex ia IIC T4 Ga (искробезопасный) |
| 1 | 2 | 6 | 0.8 in/sec (20.3 мм/с) ПИК | 4 | CSA US/C, Class I, Div 1, Grps A-D (искробезопасный) |
| 1 | 3 | 2 | 3.0 in/sec (76.2 мм/с) ПИК | 5 | INMETRO, Ex ia IIC T4 Ga (искробезопасный) |
| 1 | 5 | 1 | 1.0 in/sec (25.4 мм/с) СКЗ | 6 | INMETRO, Ex d IIC T4 Gb (взрывозащищенный) |
| 1 | 5 | 2 | 0.5 in/sec (12.7 мм/с) СКЗ | 7 | IECEx/KOSHA Ex ia IIC T4 Ga (искробезопасный) |
| 1 | 5 | 3 | 2.0 in/sec (50.8 мм/с) СКЗ | 8 | ATEX/IECEx/KOSHA Ex d IIC T4 Gb (взрывозащищенный) |
| 1 | 5 | 4 | 5.0 in/sec (127 мм/с) СКЗ | A | EAC, Ex ia IIC T4 Ga, Ex d IIC T4 Gb |
| 1 | 5 | 6 | 0.8 in/sec (20.3 мм/с) СКЗ | B | ATEX/EAC, Ex ia IIC T4 Ga (искробезопасный) |
| 1 | 6 | 2 | 3.0 in/sec (76.2 мм/с) СКЗ | ||
| BB | Материал корпуса и размер шпильки | D | Тип соединения | ||
|---|---|---|---|---|---|
| 00 | сталь 303SS, ¼” NPT | 0 | Двух проводное, длина 24”; (4-20 мА) | ||
| 01 | сталь 303SS, ½” NPT | 1 | Четырёх проводное, длина 24”; (4-20 мА + широкополосный сигнал) | ||
| 02 | сталь 303SS, ⅜ x 24 UNF – ½” | 2 | 2- контактная колодка; (4-20 мА) | ||
| 03 | сталь 303SS, ½ x 20 UNF – ½” | 3 | 4- контактная колодка; (4-20 мА + широкополосный сигнал) | ||
| 04 | сталь 303SS, M8 x 1.0 – 12 | 4 | Разъем 2-Pin MIL-Style (MIL-C-5015); (4-20 мА) | ||
| 05 | сталь 303SS, M10 x 1.25 – 12 | 5 | Двух проводное, длина 72”; (4-20 мА) | ||
| 06 | сталь 303SS, ¼ x 20 UNC – ½” | 6 | Четырёх проводное, длина 72”; (4-20 мА + широкополосный сигнал) | ||
| 07 | сталь 303SS, ¼ x 28 UNF – ½” | E | Фильтр верхних частот | ||
| 08 | сталь 303SS, M8 x 1.25 – 12 | 0 | 2 Гц (стандарт) | ||
| 09 | сталь 303SS, ⅜ x 16 UNC – ½” | 1 | 5 Гц | ||
| 10 | сталь 316SS, ¼” NPT | 2 | 10 Гц | ||
| 11 | сталь 316SS, ½” NPT | 3 | 20 Гц | ||
| 12 | сталь 316SS, ⅜ x 24 UNF – ½” | 4 | 50 Гц | ||
| 13 | сталь 316SS, ½ x 20 UNF – ½” | 5 | 100 Гц | ||
| 14 | сталь 316SS, M8 x 1.0 – 12 | 6 | 200 Гц | ||
| 15 | сталь 316SS, M10 x 1.25 – 12 | F | Фильтр нижнихчастот | ||
| 16 | сталь 316SS, ¼ x 20 UNC – ½” | 0 | 1500 Гц (стандарт) | ||
| 17 | сталь 316SS, ¼ x 28 UNF – ½” | 1 | 500 Гц | ||
| 18 | сталь 316SS, M8 x 1.25 – 12 | 2 | 1000 Гц | ||
| 19 | сталь 316SS, ⅜ x 16 UNC – ½” | 3 | 2000 Гц | ||
| 20 | сталь 303SS, ½ x 13 UNC – ½” | 4 | 250 Гц | ||
| 30 | сталь 316SS, ½ x 13 UNC – ½” | 5 | 230 Гц | ||
| 6 | 350 Гц | ||||
| 7 | 450 Гц | ||||
Например:
- Вибропреобразователь Metrix ST5484Е-123-110-00
- Вибропреобразователь Metrix ST5484E-124-110-00
- Вибропреобразователь Metrix ST5484E-151-04B4-00
- Вибропреобразователь Metrix ST5484E-151-0032-00
- Вибропреобразователь Metrix ST5484E-121-0320-01
- Вибропреобразователь Metrix ST5485E-152-0534-00
- Вибропреобразователь Metrix ST5484E-151-0020-22
- Вибропреобразователь Metrix ST5484E-122-0432-00 и т.д.
