Взрывозащищенные кабельные вводы КОВ (FECA, FECAS) для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки
Взрывозащищенные кабельные вводы КОВ (FECA, FECAS) для бронированного кабеля с двойным уплотнением для всех типов брони/оплетки

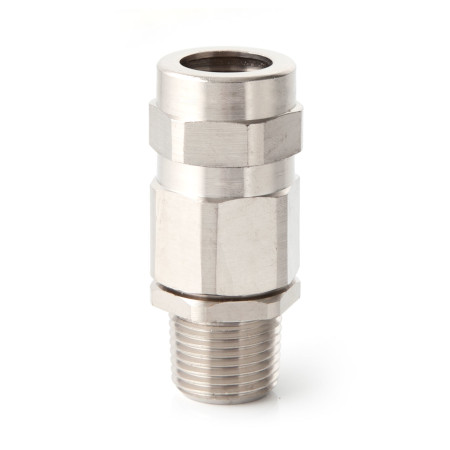

КОВ — взрывозащищённый кабельный ввод с видом защиты «Ex d», предназначенный для ввода бронированного кабеля в оболочки электрооборудования, эксплуатируемого во взрывоопасных зонах. Конструкция ввода разработана с учётом современных требований к технологичности монтажа: обеспечивает точную фиксацию, герметичность и сохранение вида взрывозащиты оборудования.
Преимущества
- Современная технологичная конструкция, ускоряющая и упрощающая монтаж кабеля.
- Надёжная герметизация исключает попадание пыли и влаги в оборудование.
- Высокая механическая прочность и стойкость к вибрации при длительной эксплуатации.
- Стабильные эксплуатационные характеристики в широком климатическом диапазоне.
- Защита от выдергивания, без повреждения структуры оболочки кабеля и проводников
Технические данные
Температура окружающей среды, °С
-60…+130
-75…+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
-60…+130 (для РН1, РН2)
-75…+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
-60…+130 (для РН1, РН2)
Резьба на присоединительных отверстиях
Код M метрическая ГОСТ 24705Код N коническая дюймовая NPT Код R трубная коническая ГОСТ 6211-81 Код G трубная цилиндрическая ГОСТ 6357-81
Материал
Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Климатическое исполнение
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, OM1, OM2, OM3, OM4, В2.1, В5, Т1...5 ТВ1...5,ТМ1...5)
Конструктивные параметры
Стандартные взрывозащищенные кабельные вводы КОВ (FECA), метрическая резьба ГОСТ 24705 М
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | ØМ | С | Внутренний Ød | Внешний ØD | ||
| КОВ02М | FECA02I | M12x1,5 | 24 | 24 | 26 | 80,5 | 3-7 | 8-12 | 0,17 |
| КОВ01М | FECA01I | M16x1,5 | 24 | 24 | 26 | 80,5 | 3-8 | 8-12 | 0,17 |
| КОВ01М.../ПР30 | FECA01I.../PR30 | M16 x 1,5 | 24 | 24 | 26 | 93,5 | 3-8 | 8-12 | 0,2 |
| КОВ1М | FECA1I | M20x1,5 | 26 | 26 | 28,5 | 84,5 | 6-12 | 9-17 | 0,18 |
| КОВ1М.../P | FECA1I.../R | M20x1,5 | 26 | 26 | 28,5 | 84,5 | 3-12 | 9-17 | 0,18 |
| КОВ1М.../ПР30 | FECA1I.../PR30 | M20 x 1,5 | 26 | 26 | 28,5 | 97,5 | 6-12 | 9-17 | 0,22 |
| КОВ2М | FECA2I | M25x1,5 | 34 | 34 | 38 | 97,5 | 12-18 | 15-25 | 0,31 |
| КОВ2М.../P | FECA2I.../R | M25x1,5 | 34 | 34 | 38 | 97,5 | 6-18 | 9-25 | 0,31 |
| КОВ2М.../ПР30 | FECA2I.../PR30 | M25 x 1,5 | 34 | 34 | 38 | 110,5 | 12-18 | 15-25 | 0,36 |
| КОВ3М | FECA3I | M32x1,5 | 40 | 40 | 44,5 | 107,5 | 18-25 | 21-31 | 0,42 |
| КОВ3М.../P | FECA3I.../R | M32x1,5 | 40 | 40 | 44,5 | 116,5 | 12-25 | 15-31 | 0,42 |
| КОВ3М.../ПР30 | FECA3I.../PR30 | M32 x 1,5 | 40 | 40 | 44,5 | 120,5 | 18-25 | 21-31 | 0,48 |
| КОВ4М | FECA4I | M40x1,5 | 50 | 50 | 56 | 104,5 | 25-31 | 27-37 | 0,66 |
| КОВ4М.../P | FECA4I.../R | M40x1,5 | 50 | 50 | 56 | 104,5 | 18-31 | 24-37 | 0,66 |
| КОВ4М.../ПР30 | FECA4I.../PR30 | M40 x 1,5 | 50 | 50 | 56 | 117,5 | 25-31 | 27-37 | 0,74 |
| КОВ5М | FECA5I | M50x1,5 | 57 | 60 | 67 | 113 | 31-39 | 36-46 | 0,93 |
| КОВ6М | FECA6I | M63x1,5 | 68 | 70 | 77 | 123 | 39-47 | 45-53 | 1,43 |
| КОВ7М | FECA7I | M75x1,5 | 80 | 80 | 88 | 125,5 | 47-55 | 52-65 | 1,9 |
| КОВ7М.../ПР30 | FECA7I.../PR30 | M75 x 1,5 | 80 | 80 | 88 | 138,5 | 47-55 | 52-65 | 2,1 |
| КОВ8М | FECA8I | M90 x 1,5 | 95 | 97 | 105 | 125,5 | 63-71 | 71-81 | 2,67 |
| КОВ8М.../ПР30 | FECA8I.../PR30 | M90 x 1,5 | 95 | 97 | 105 | 138,5 | 63-71 | 71-81 | 3 |
| КОВ10М | FECA10I | M100x1,5 | 115 | 125 | 135 | 134 | 79-87 | 91-101 | 4,6 |
Стандартные взрывозащищенные кабельные вводы КОВ (FECA), резьба коническая дюймовая NPT
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | ØМ | С | Внутренний Ød | Внешний ØD | ||
| КОВ02N | FECA02N | 1/4" | 24 | 24 | 26 | 80 | 3-7 | 8-12 | 0,17 |
| КОВ01N | FECA01N | 3/8" | 24 | 24 | 26 | 80 | 3-8 | 8-12 | 0,2 |
| КОВ1N | FECA1N | 1/2" | 26 | 26 | 28,5 | 85 | 6-12 | 9-17 | 0,19 |
| КОВ1N.../P | FECA1N.../R | 1/2" | 26 | 26 | 28,5 | 85 | 3-12 | 9-17 | 0,19 |
| КОВ2N | FECA2N | 3/4" | 34 | 34 | 38 | 98 | 12-18 | 15-25 | 0,31 |
| КОВ2N.../P | FECA2N.../R | 3/4" | 34 | 34 | 38 | 98 | 6-18 | 9-25 | 0,31 |
| КОВ3N | FECA3N | 1" | 40 | 40 | 44,5 | 115 | 18-25 | 21-31 | 0,42 |
| КОВ3N.../P | FECA3N.../R | 1" | 40 | 40 | 44,5 | 115 | 12-25 | 15-31 | 0,42 |
| КОВ4N | FECA4N | 1 1/4" | 50 | 50 | 56 | 110 | 25-31 | 27-37 | 0,62 |
| КОВ4N.../P | FECA4N.../R | 1 1/4" | 50 | 50 | 56 | 110 | 18-31 | 24-37 | 0,62 |
| КОВ5N | FECA5N | 1 1/2" | 57 | 60 | 67 | 119 | 31-39 | 36-46 | 0,94 |
| КОВ6N | FECA6N | 2" | 68 | 70 | 77 | 131 | 39-47 | 45-53 | 1,45 |
| КОВ7N | FECA7N | 2 1/2" | 80 | 80 | 88 | 134 | 47-55 | 52-65 | 2 |
| КОВ8N | FECA8N | 3" | 95 | 97 | 105 | 142 | 63-71 | 71-81 | 2,8 |
Специальные типоразмеры взрывозащищенных кабельных вводов КОВ(FECA, FECAS), с уменьшенным диаметром присоединительной метрической резьбы ГОСТ 24705 М (изготавливаются на заказ)
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | ØМ | С | Внутренний Ød | Внешний ØD | ||
| KOB011M | FECAS01I | M16x1,5 | 26 | 26 | 28,5 | 86,5 | 6-11 | 9-17 | 0,16 |
| KOB11M | FECAS1I | M20x1,5 | 34 | 34 | 38 | 101,5 | 10-15 | 15-25 | 0,3 |
| KOB11M.../P | FECAS1I.../R | M20x1,5 | 34 | 34 | 38 | 101,5 | 3-15 | 9-25 | 0,3 |
| KOB11M.../ПР30 | FECAS1I.../PR30 | M20 x 1,5 | 34 | 34 | 38 | 114,5 | 10-15 | 15-25 | 0,32 |
| KOB12M | FECA12I | M20x1,5 | 34 | 34 | 38 | 96,5 | 6-12 | 15-25 | 0,3 |
| KOB12M.../P | FECA12I.../R | M20x1,5 | 34 | 34 | 38 | 96,5 | 3-12 | 9-25 | 0,3 |
| KOB21M | FECAS2I | M25x1,5 | 40 | 40 | 44,5 | 105,5 | 14-20 | 21-31 | 0,42 |
| KOB21M.../P | FECAS2I.../R | M25x1,5 | 40 | 40 | 44,5 | 105,5 | 7-20 | 15-31 | 0,42 |
| KOB22M | FECA22I | M25x1,5 | 40 | 40 | 44,5 | 102,5 | 12-18 | 21-31 | 0,46 |
| KOB22M.../P | FECA22I.../R | M25x1,5 | 40 | 40 | 44,5 | 102,5 | 6-18 | 15-31 | 0,46 |
| KOB31M | FECA3SI | M32x1,5 | 50 | 50 | 56 | 107,5 | 25-27 | 27-37 | 0,64 |
| KOB31M.../P | FECA3SI.../R | M32x1,5 | 50 | 50 | 56 | 107,5 | 18-27 | 24-37 | 0,64 |
| KOB32M | FECA32I | M32x1,5 | 50 | 50 | 56 | 106,5 | 18-25 | 27-37 | 0,7 |
| KOB32M.../P | FECA32I.../R | M32x1,5 | 50 | 50 | 56 | 106,5 | 12-25 | 27-37 | 0,7 |
| KOB41M | FECAS4I | M40x1,5 | 57 | 60 | 67 | 110,5 | 31-34 | 36-46 | 0,89 |
| KOB42M | FECA42I | M40x1,5 | 57 | 60 | 67 | 106 | 25-31 | 36-46 | 1 |
| KOB42M.../P | FECA42I.../R | M40x1,5 | 57 | 60 | 67 | 106 | 18-31 | 36-46 | 1 |
| KOB51M | FECAS5I | M50x1,5 | 68 | 70 | 77 | 120,5 | 39-42 | 45-53 | 1,33 |
| KOB51M | FECAS5I | M50x1,5 | 68 | 70 | 77 | 120,5 | 39-42 | 45-53 | 1,33 |
| KOB52M | FECA52I | M50x1,5 | 68 | 70 | 77 | 117 | 31-39 | 45-53 | 1,48 |
| KOB61M | FECAS6I | M63x1,5 | 80 | 80 | 88 | 126,5 | 47-54 | 52-65 | 1,7 |
| KOB62M | FECAS62I | M63x1,5 | 80 | 80 | 88 | 124,5 | 39-47 | 52-65 | 2 |
| КОВ71М | FECAS7I | M75x1,5 | 90 | 92 | 102 | 125,5 | 55-63 | 65-75 | 2,3 |
| КОВ71М.../ПР30 | FECAS7I.../PR30 | M75 x 1,5 | 90 | 92 | 102 | 138,5 | 55-63 | 65-75 | 2,5 |
| КОВ81М | FECAS8I | M90x1,5 | 102 | 108 | 118 | 125,5 | 71-79 | 81-91 | 2,9 |
Специальные типоразмеры взрывозащищенных кабельных вводов КОВ (FECA, FECAS), с уменьшенным диаметром присоединительной конической дюймовой резьбы NPT (изготавливаются на заказ)
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | ØМ | С | Внутренний Ød | Внешний ØD | ||
| KOB011N | FECAS01N | 3/8" | 26 | 26 | 28,5 | 86 | 6-11 | 9-17 | 0,17 |
| KOB11N | FECAS1N | 1/2" | 34 | 34 | 38 | 102 | 10-15 | 15-25 | 0,32 |
| KOB11N.../P | FECAS1N.../R | 1/2" | 34 | 34 | 38 | 102 | 3-15 | 9-25 | 0,32 |
| KOB12N | FECA12N | 1/2" | 34 | 34 | 38 | 97,5 | 6-12 | 15-25 | 0,3 |
| KOB12N.../P | FECA12N.../R | 1/2" | 34 | 34 | 38 | 97,5 | 3-12 | 9-25 | 0,3 |
| KOB21N | FECAS2N | 3/4" | 40 | 40 | 44,5 | 107 | 14-20 | 21-31 | 0,44 |
| KOB21N.../P | FECAS2N.../R | 3/4" | 40 | 40 | 44,5 | 107 | 7-20 | 15-31 | 0,44 |
| KOB22N | FECA22N | 3/4" | 40 | 40 | 44,5 | 103,5 | 12-18 | 21-31 | 0,47 |
| KOB22N.../P | FECA22N.../R | 3/4" | 40 | 40 | 44,5 | 103,5 | 6-18 | 15-31 | 0,47 |
| KOB31N | FECAS3N | 1" | 50 | 50 | 56 | 112,5 | 25-27 | 27-37 | 0,67 |
| KOB31N.../P | FECAS3N.../R | 1" | 50 | 50 | 56 | 112,5 | 18-27 | 24-37 | 0,67 |
| KOB32N | FECA32N | 1" | 50 | 50 | 56 | 111,5 | 18-25 | 27-37 | 0,75 |
| KOB32N.../P | FECA32N.../R | 1" | 50 | 50 | 56 | 111,5 | 12÷ 25 | 27-37 | 0,75 |
| KOB41N | FECAS4N | 1 1/4" | 57 | 60 | 67 | 116 | 31-34 | 36-46 | 0,94 |
| KOB42N | FECA42N | 1 1/4" | 57 | 60 | 67 | 111 | 25-31 | 36-46 | 1,05 |
| KOB42N.../P | FECA42N.../R | 1 1/4" | 57 | 60 | 67 | 111 | 18-31 | 36-46 | 1,05 |
| KOB51N | FECAS5N | 1 1/2" | 68 | 70 | 77 | 126,5 | 39-42 | 45-53 | 1,36 |
| KOB52N | FECA52N | 1 1/2" | 68 | 70 | 77 | 123 | 31-39 | 45-53 | 1,5 |
| KOB61N | FECAS6N | 2" | 80 | 80 | 88 | 136 | 47-54 | 52-65 | 1,7 |
| KOB62N | FECA62N | 2" | 80 | 80 | 88 | 132,5 | 39-47 | 52-65 | 2 |
| КОВ71N | FECAS7N | 2 1/2" | 90 | 92 | 102 | 134 | 55-63 | 65-75 | 2,5 |
| КОВ81N | FECAS8N | 3" | 102 | 108 | 118 | 142 | 71-79 | 81-91 | 3,1 |
