Взрывозащищенные кабельные вводы КОВТН для бронированного кабеля в шлангах, трубопроводах, металлорукавах; наружная резьба для внешнего присоединения

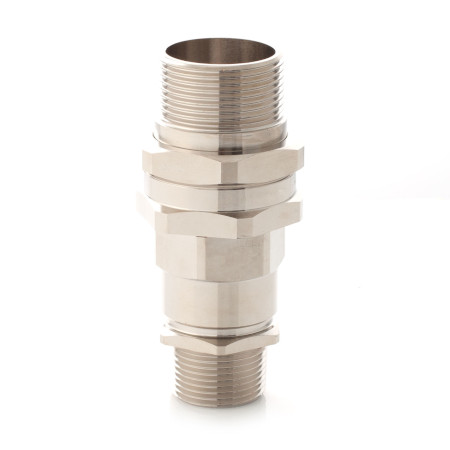

КОВТН — взрывозащищённый кабельный ввод с видом защиты «Ex d», специально разработанный для подключения бронированного кабеля при прокладке в трубной проводке во взрывоопасных зонах. Конструкция ввода с наружной резьбой обеспечивает надёжную фиксацию кабеля и герметичное соединение с трубопроводом, сохраняя целостность системы и требуемый уровень взрывозащиты. Такое исполнение позволяет интегрировать кабельные линии в трубные трассы, что особенно актуально при эксплуатации на объектах с высокими требованиями к механической прочности.
Преимущества
- Оптимальное решение для систем с трубной проводкой.
- Герметичное и безопасное соединение кабеля с трубопроводом.
- Высокая стойкость к механическим нагрузкам и вибрации.
- Универсальность применения: возможность работы с различными типами кабелей.
- Надёжность и долговечность в условиях агрессивных сред и широкого температурного диапазона.
Технические данные
Температура окружающей среды, °С
-60…+130
-75...+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
-75...+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
Резьба на присоединительных отверстиях
Код M метрическая ГОСТ 24705Код N коническая дюймовая NPT Код R трубная коническая ГОСТ 6211-81 Код G трубная цилиндрическая ГОСТ 6357-81
Материал
Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Климатическое исполнение
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, OM1, OM2, OM3, OM4, В2.1, В5, Т1...5 ТВ1...5, ТМ1...5)
Конструктивные параметры
Взрывозащищенные кабельные вводы КОВТН (FETAM), метрическая резьба ГОСТ 24705
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | ||||
| Основное | Дублирующее | M1, ГОСТ 24705 | M2, ГОСТ 6357-81 | ØM | C | Внутренний Ød | Внешний ØD | |
| КОВТН1M2G | FETAM1IC | M20x1,5 | 3/4" | 39 | 118 | 6-12 | 9-17 | 0,3 |
| КОВТН1M2G.../P | FETAM1IC.../R | M20x1,5 | 3/4" | 39 | 118 | 3-12 | 9-17 | 0,3 |
| КОВТН2M3G | FETAM2IC | M25x1,5 | 1" | 47 | 132 | 12-18 | 15-25 | 0,5 |
| КОВТН2M3G.../P | FETAM2IC.../R | M25x1,5 | 1" | 47 | 132 | 6-18 | 9-25 | 0,5 |
| КОВТН3M4G | FETAM3IC | M32x1,5 | 1 1/4" | 58 | 140 | 18-25 | 21-31 | 0,7 |
| КОВТН3M4G.../P | FETAM3IC.../R | M32x1,5 | 1 1/4" | 58 | 140 | 12-25 | 15-31 | 0,7 |
| КОВТН4M5G | FETAM4IC | M40x1,5 | 1 1/2" | 65 | 135 | 25-31 | 27-37 | 1 |
| КОВТН4M5G.../P | FETAM4IC.../R | M40x1,5 | 1 1/2" | 65 | 135 | 18-31 | 24-37 | 1 |
| КОВТН5M6G | FETAM5IC | M50x1,5 | 2" | 76 | 142 | 31-39 | 36-46 | 1,4 |
| КОВТН6M7G | FETAM6IC | M63x1,5 | 2 1/2" | 96 | 151 | 39-47 | 45-53 | 2,2 |
Взрывозащищенные кабельные вводы КОВТН (FETAM), резьба коническая дюймовая NPT
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | ||||
| Основное | Дублирующее | M1, NPT | M2, ГОСТ 6357-81 | ØM | C | Внутренний Ød | Внешний ØD | |
| КОВТН1N2G | FETAM1N2C | 1/2" | 3/4" | 39 | 118 | 6-12 | 9-17 | 0,3 |
| КОВТН1N2G.../P | FETAM1N2C.../R | 1/2" | 3/4" | 39 | 118 | 3-12 | 9-17 | 0,3 |
| КОВТН2N3G | FETAM2N3C | 3/4" | 1" | 47 | 134 | 12-18 | 15-25 | 0,5 |
| КОВТН2N3G/...P | FETAM2N3C/...R | 3/4" | 1" | 47 | 134 | 6-18 | 9-25 | 0,5 |
| КОВТН3N4G | FETAM3N4C | 1" | 1 1/4" | 58 | 145 | 18-25 | 21-31 | 0,8 |
| КОВТН3N4G.../P | FETAM3N4C.../R | 1" | 1 1/4" | 58 | 145 | 12-25 | 15-31 | 0,8 |
| КОВТН4N5G | FETAM4N5C | 1 1/4" | 1 1/2" | 65 | 144 | 25-31 | 27-37 | 1 |
| КОВТН4N5G.../P | FETAM4N5C.../R | 1 1/4" | 1 1/2" | 65 | 144 | 18-31 | 24-37 | 1 |
| КОВТН5N6G | FETAM5N6C | 1 1/2" | 2" | 76 | 155 | 31-39 | 36-46 | 1,4 |
| КОВТН6N7G | FETAM6N7C | 2" | 2 1/2" | 96 | 169 | 39-47 | 45-53 | 2,3 |
Адаптер РКВ из оцинкованной стали для подключения невзрывозащищенного гофрированного металлорукава.*
| Тип РКВ | Наименование металлорукава | Диаметр условного прохода металлорукава, мм | Диаметр резьбы внешнего подключения КОВТН трубная цилиндрическая G ГОСТ 6357-81 |
| РКВ12 | РЗ-ЦХ-12, МРПИ-12 | 12 | 1/2" |
| РКВ15 | РЗ-ЦХ-15, МРПИ-15 | 15 | 1/2" |
| РКВ20+АВ-2GН-1GВ | РЗ-ЦХ-20, МРПИ-20 | 20 | 1/2" |
| РКВ20 | РЗ-ЦХ-20, МРПИ-20 | 20 | 3/4" |
| РКВ25+АВ-3GН-2GВ | РЗ-ЦХ-25, МРПИ-25 | 25 | 3/4" |
| РКВ25 | РЗ-ЦХ-25, МРПИ-25 | 25 | 1" |
| РКВ32+АВ-4GН-3GВ | РЗ-ЦХ-32, МРПИ-32 | 32 | 1" |
| РКВ32 | РЗ-ЦХ-32, МРПИ-32 | 32 | 1 1/4" |
| РКВ38+АВ-5GН-4GВ | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/4" |
| РКВ38 | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/2" |
| РКВ50+АВ-6GН-5GВ | РЗ-ЦХ-50, МРПИ-50 | 50 | 1 1/2" |
| РКВ50 | РЗ-ЦХ-50, МРПИ-50 | 50 | 2" |
* Для подключения металлорукавов различного сочетания условного диаметра и диаметра обжимаемого кабеля, необходимо использовать другой размер переходника АВ.
