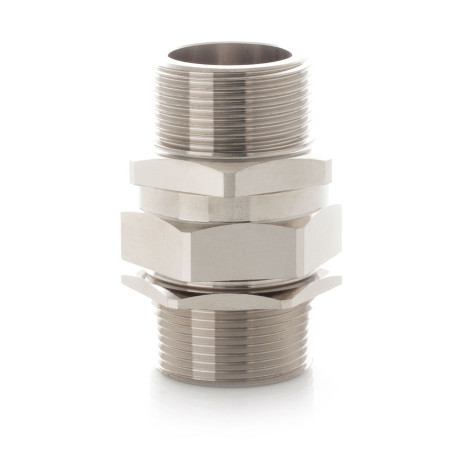

Взрывозащищенные кабельные вводы КНВТН (FETM) для небронированного кабеля в шлангах, трубопроводах, металлорукавах; наружная резьба для внешнего присоединения

ГОРЭЛТЕХ

КНВТН — взрывозащищённый кабельный ввод с видом защиты «Ex d», специально разработанный для подключения небронированного кабеля при прокладке в трубной проводке во взрывоопасных зонах. Конструкция ввода с наружной резьбой обеспечивает надёжную фиксацию кабеля и герметичное соединение с трубопроводом, сохраняя целостность системы и требуемый уровень взрывозащиты. Такое исполнение позволяет интегрировать кабельные линии в трубные трассы, что особенно актуально при эксплуатации на объектах с высокими требованиями к механической прочности.

Преимущества

  • Оптимальное решение для систем с трубной проводкой.
  • Герметичное и безопасное соединение кабеля с трубопроводом.
  • Высокая стойкость к механическим нагрузкам и вибрации.
  • Универсальность применения: возможность работы с различными типами кабелей.
  • Надёжность и долговечность в условиях агрессивных сред и широкого температурного диапазона.

Технические данные

Температура окружающей среды, °С
-60…+130
-60…+185 (для исполнения /ТЕРМО)
-60…+130 (для РН1, РН2)
Резьба на присоединительных отверстиях
Код M метрическая ГОСТ 24705Код N коническая дюймовая NPT Код R трубная коническая ГОСТ 6211-81 Код G трубная цилиндрическая ГОСТ 6357-81
Материал
Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Климатическое исполнение
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, OM1, OM2, OM3, OM4, В2.1, В5, Т1...5 ТВ1...5,ТМ1...5)

Конструктивные параметры

Взрывозащищенные кабельные вводы КНВТН, метрическая резьба ГОСТ 24705 Метрическая

Типоразмер кабельного ввода Резьба Габаритные размеры, мм Диаметр обжимаемого кабеля, мм Масса, кг
Основное Дублирующее АС1 АС2 АС3 ØМ С
КНВТН02M FETM02I M12x1,5 24 24 - 26 73 3-7 0,117
КНВТН01M FETM01I M16x1,5 24 24 - 26 73 3-8 0,132
КНВТН1M FETM1I M20x1,5 26 27 24 28,5 81 6-12 0,204
КНВТН1M.../P FETM1I.../R M20x1,5 26 27 24 28,5 81 3-12 0,204
КНВТН2M FETM2I M25x1,5 34 35 28 38 87 12-18 0,305
КНВТН2M.../P FETM2I.../R M25x1,5 34 35 28 38 87 6-18 0,305
КНВТН3M FETM3I M32x1,5 40 40 36 44,5 90,5 18-25 0,352
КНВТН3M.../P FETM3I.../R M32x1,5 40 40 36 44,5 90,5 12-25 0,352
КНВТН4M FETM4I M40x1,5 50 50 45 56 87,5 25-31 0,533
КНВТН4M.../P FETM4I.../R M40x1,5 50 50 45 56 87,5 18-31 0,533
КНВТН5M FETM5I M50x1,5 57 60 53 67 93,5 31-39 0,773
КНВТН6M FETM6I M63x1,5 68 70 66 77 100,5 39-47 1,257
КНВТН7М FETM7I M75x1,5 86 92 - 100 105,5 47-55 2,3
КНВТН71М FETM71I M75x1,5 86 92 - 100 105,5 55-63 1,77
КНВТН8М FETM8I M90x1,5 102 108 - 120 108 63-71 2,931
КНВТН81М FETMS8I M90x1,5 102 108 - 120 108 71-79 2,202

Взрывозащищенные кабельные вводы КНВТН, резьба коническая дюймовая NPT

Типоразмер кабельного ввода Резьба Габаритные размеры, мм Диаметр обжимаемого кабеля, мм Масса, кг
Основное Дублирующее АС1 АС2 АС3 ØМ С
КНВТН02N FETM02N 1/4" 24 24 - 26 73 3-7 0,12
КНВТН01N FETM01N 3/8" 24 24 - 26 73 3-8 0,138
КНВТН1N FETM1N 1/2" 26 27 26 28,5 83,5 6-12 0,22
КНВТН1N.../P FETM1N.../R 1/2" 26 27 26 28,5 83,5 3-12 0,22
КНВТН2N FETM2N 3/4" 34 35 34 38 89,5 12-18 0,33
КНВТН2N.../P FETM2N.../R 3/4" 34 35 34 38 89,5 6-18 0,33
КНВТН3N FETM3N 1" 40 40 40 44,5 102,5 18-25 0,436
КНВТН3N.../P FETM3N.../R 1" 40 40 40 44,5 102,5 12-25 0,436
КНВТН4N FETM4N 1 1/4" 50 50 50 56 98,5 25-31 0,669
КНВТН4N.../P FETM4N.../R 1 1/4" 50 50 50 56 98,5 18-31 0,669
КНВТН5N FETM5N 1 1/2" 57 60 53 67 107 31-39 0,8
КНВТН6N FETM6N 2" 68 70 66 77 116 39-47 1,332
КНВТН7N FETM7N 2 1/2" 86 92 - 100 120 47-55 2,6
КНВТН71N FETM71N 2 1/2" 86 92 - 100 120 55-63 2,1
КНВТН8N FETM8N 3" 102 108 - 120 125 63-71 3,5
КНВТН81N FETMS8N 3" 102 108 - 120 125 71-79 3

Адаптер РКВ из оцинкованной стали для подключения невзрывозащищенного гофрированного металлорукава*

Тип РКВ Наименование металлорукава Диаметр условного прохода металлорукава, мм Диаметр резьбы внешнего подключения КНВТН
трубная цилиндрическая G ГОСТ 6357-81
РКВ12 РЗ-ЦХ-12, МРПИ-12 12 1/2"
РКВ15 РЗ-ЦХ-15, МРПИ-15 15 1/2"
РКВ20+АВ-2GН-1GВ РЗ-ЦХ-20, МРПИ-20 20 1/2"
РКВ20 РЗ-ЦХ-20, МРПИ-20 20 3/4"
РКВ25+АВ-3GН-2GВ РЗ-ЦХ-25, МРПИ-25 25 3/4"
РКВ25 РЗ-ЦХ-25, МРПИ-25 25 1"
РКВ32+АВ-4GН-3GВ РЗ-ЦХ-32, МРПИ-32 32 1"
РКВ32 РЗ-ЦХ-32, МРПИ-32 32 1 1/4"
РКВ38+АВ-5GН-4GВ РЗ-ЦХ-38, МРПИ-38 38 1 1/4"
РКВ38 РЗ-ЦХ-38, МРПИ-38 38 1 1/2"
РКВ50+АВ-6GН-5GВ РЗ-ЦХ-50, МРПИ-50 50 1 1/2"
РКВ50 РЗ-ЦХ-50, МРПИ-50 50 2"
РКВ60+АВ-7GН-6GВ РЗ-ЦХ-60, МРПИ-60 60 2"
РКВ60 РЗ-ЦХ-60, МРПИ-60 60 2 1/2"
РКВ75+АВ-8GН-7GВ РЗ-ЦХ-75, МРПИ-75 75 2 1/2"
РКВ75 РЗ-ЦХ-75, МРПИ-75 75 3"

* Для подключения металлорукавов различного сочетания условного диаметра и диаметра обжимаемого кабеля, необходимо использовать другой размер переходника АВ.
