Взрывозащищенные кабельные вводы КНВ для небронированного кабеля
Взрывозащищенные кабельные вводы КНВТВ для небронированного кабеля в шлангах, трубопроводах, металлорукавах; внутренняя резьба для внешнего присоединения

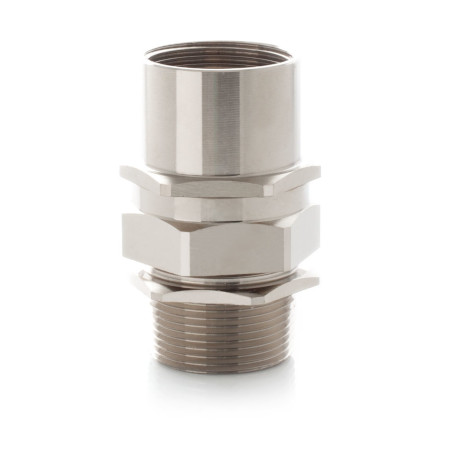

КНВТВ — взрывозащищённый кабельный ввод с видом защиты «Ex d», специально разработанный для подключения небронированного кабеля при прокладке в трубной проводке во взрывоопасных зонах. Конструкция ввода с внутренней резьбой обеспечивает надёжную фиксацию кабеля и герметичное соединение с трубопроводом, сохраняя целостность системы и требуемый уровень взрывозащиты. Такое исполнение позволяет интегрировать кабельные линии в трубные трассы, что особенно актуально при эксплуатации на объектах с высокими требованиями к механической прочности.
Преимущества
- Оптимальное решение для систем с трубной проводкой.
- Герметичное и безопасное соединение кабеля с трубопроводом.
- Высокая стойкость к механическим нагрузкам и вибрации.
- Универсальность применения: возможность работы с различными типами кабелей.
- Надёжность и долговечность в условиях агрессивных сред и широкого температурного диапазона.
Технические данные
Температура окружающей среды, °С
-60…+130
-75...+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
-60…+130 (для РН1, РН2)
-75...+130 (для исполнения /ХОЛОД)
-60…+185 (для исполнения /ТЕРМО)
-60…+130 (для РН1, РН2)
Резьба на присоединительных отверстиях
Код M метрическая ГОСТ 24705Код N коническая дюймовая NPT Код R трубная коническая ГОСТ 6211-81 Код G трубная цилиндрическая ГОСТ 6357-81
Материал
Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), код Н
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), код Н
Климатическое исполнение
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, OM1, OM2, OM3, OM4, В2.1, В5, Т1...5 ТВ1...5,ТМ1...5)
Конструктивные параметры
Взрывозащищенные кабельные вводы КНВТВ, метрическая резьба ГОСТ 24705 Метрическая
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | АС3 | ØМ | С | |||
| КНВТВ02M | FETF02I | M12x1,5 | 24 | 24 | - | 26 | 67 | 3-7 | 0,12 |
| КНВТВ01M | FETF01M | M16x1,5 | 24 | 24 | - | 26 | 67 | 3-8 | 0,116 |
| КНВТВ1M | FETF1I | M20x1,5 | 26 | 27 | 24 | 28,5 | 82,5 | 6-12 | 0,21 |
| КНВТВ1M.../Р | FETF1I.../R | M20x1,5 | 26 | 27 | 24 | 28,5 | 82,5 | 3-12 | 0,21 |
| КНВТВ2M | FETF2I | M25x1,5 | 34 | 35 | 28 | 38 | 88,5 | 12-18 | 0,32 |
| КНВТВ2M.../Р | FETF2I.../R | M25x1,5 | 34 | 35 | 28 | 38 | 88,5 | 6-18 | 0,32 |
| КНВТВ3M | FETF3I | M32x1,5 | 40 | 40 | 36 | 44,5 | 93,5 | 18-25 | 0,351 |
| КНВТВ3M.../Р | FETF3I.../R | M32x1,5 | 40 | 40 | 36 | 44,5 | 93,5 | 12-25 | 0,351 |
| КНВТВ4M | FETF4I | M40x1,5 | 50 | 50 | 45 | 56 | 90 | 25-31 | 0,525 |
| КНВТВ4M.../Р | FETF4I.../R | M40x1,5 | 50 | 50 | 45 | 56 | 90 | 18-31 | 0,525 |
| КНВТВ5M | FETF5I | M50x1,5 | 57 | 60 | 54 | 67 | 98,5 | 31-39 | 0,761 |
| КНВТВ6M | FETF6I | M63x1,5 | 68 | 70 | 67 | 77 | 105,5 | 39-47 | 1,169 |
| КНВТВ7М | FETF7I | M75x1,5 | 86 | 92 | - | 100 | 92,5 | 47-55 | 1,846 |
| КНВТВ71М | FETF71I | M75x1,5 | 86 | 92 | - | 100 | 92,5 | 55-63 | 1,5 |
| КНВТВ8М | FETF8I | M90x1,5 | 102 | 108 | - | 120 | 96,5 | 63-71 | 2,408 |
| КНВТВ81М | FETFS8I | M90x1,5 | 102 | 108 | - | 120 | 96,5 | 71-79 | 1,902 |
Взрывозащищенные кабельные вводы КНВТВ, резьба коническая дюймовая NPT
| Типоразмер кабельного ввода | Резьба | Габаритные размеры, мм | Диаметр обжимаемого кабеля, мм | Масса, кг | |||||
| Основное | Дублирующее | АС1 | АС2 | АС3 | ØМ | С | |||
| КНВТВ02N | FETF02N | 1/4" | 24 | 24 | - | 26 | 66,5 | 3-7 | 0,12 |
| КНВТВ01N | FETF01N | 3/8" | 24 | 24 | - | 26 | 66,5 | 3-8 | 0,121 |
| КНВТВ1N | FETF1N | 1/2" | 26 | 26 | 26 | 28,5 | 84 | 6-12 | 0,23 |
| КНВТВ1N.../P | FETF1N.../R | 1/2" | 26 | 26 | 26 | 28,5 | 84 | 3-12 | 0,23 |
| КНВТВ2N | FETF2N | 3/4" | 34 | 34 | 34 | 38 | 91,5 | 12-18 | 0,35 |
| КНВТВ2N.../Р | FETF2N.../R | 3/4" | 34 | 34 | 34 | 38 | 91,5 | 6-18 | 0,35 |
| КНВТВ3N | FETF3N | 1" | 40 | 40 | 40 | 44,5 | 103 | 18-25 | 0,445 |
| КНВТВ3N.../Р | FETF3N.../R | 1" | 40 | 40 | 40 | 44,5 | 103 | 12-25 | 0,445 |
| КНВТВ4N | FETF4N | 1 1/4" | 50 | 50 | 50 | 56 | 103 | 25-31 | 0,698 |
| КНВТВ4N.../Р | FETF4N.../R | 1 1/4" | 50 | 50 | 50 | 56 | 103 | 18-31 | 0,698 |
| КНВТВ5N | FETF5N | 1 1/2" | 57 | 60 | 53 | 67 | 110 | 31-39 | 0,812 |
| КНВТВ6N | FETF6N | 2" | 68 | 70 | 66 | 77 | 114 | 39-47 | 1,258 |
| КНВТВ7N | FETF7N | 2 1/2" | 86 | 92 | - | 100 | 110 | 47-55 | 1,93 |
| КНВТВ71N | FETF71N | 2 1/2" | 86 | 92 | - | 100 | 110 | 55-63 | 1,6 |
| КНВТВ8N | FETF8N | 3" | 102 | 108 | - | 120 | 115 | 63-71 | 2,5 |
| КНВТВ81N | FETFS8N | 3" | 102 | 108 | - | 120 | 115 | 71-79 | 2 |
Адаптер РКН для подключения невзрывозащищенного гофрированного металлорукава*
| Тип РКН | Наименование металлорукава | Диаметр условного прохода металлорукава, мм | Диаметр резьбы внешнего подключения КНВТВ трубная цилиндрическая G ГОСТ 6357-81 |
| РКН12 | РЗ-ЦХ-12, МРПИ-12 | 12 | 1/2" |
| РКН15 | РЗ-ЦХ-15, МРПИ-15 | 15 | 1/2" |
| РКН16НК | ГЕРДА-МГ-16 | 16 | 1/2" |
| РКН20+AB-2GВ-1GН | РЗ-ЦХ-20, МРПИ-20 | 20 | 1/2" |
| РКН20 | РЗ-ЦХ-20, МРПИ-20 | 20 | 3/4" |
| РКН22НК | ГЕРДА-МГ-22 | 22 | 3/4" |
| РКН25+AB-3GВ-2GН | РЗ-ЦХ-25, МРПИ-25 | 25 | 3/4" |
| РКН25 | РЗ-ЦХ-25, МРПИ-25 | 25 | 1" |
| РКН25НК | ГЕРДА-МГ-25 | 25 | 1" |
| РКН32+AB-4GВ-3GН | РЗ-ЦХ-32, МРПИ-32 | 32 | 1" |
| РКН32 | РЗ-ЦХ-32, МРПИ-32 | 32 | 1 1/4" |
| РКН35НК | ГЕРДА-МГ-35 | 35 | 1 1/4" |
| РКН38+AB-5GВ-4GН | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/4" |
| РКН38 | РЗ-ЦХ-38, МРПИ-38 | 38 | 1 1/2" |
| РКН40НК | ГЕРДА-МГ-40 | 40 | 1 1/2" |
| РКН50+AB-6GВ-5GН | РЗ-ЦХ-50, МРПИ-50 | 50 | 1 1/2" |
| РКН50 | РЗ-ЦХ-50, МРПИ-50 | 50 | 2" |
| РКН60+AB-7GВ-6GН | РЗ-ЦХ-60, МРПИ-60 | 60 | 2" |
| РКН60 | РЗ-ЦХ-60, МРПИ-60 | 60 | 2 1/2" |
| РКН75+AB-8GВ-7GН | РЗ-ЦХ-75, МРПИ-75 | 75 | 2 1/2" |
| РКН75 | РЗ-ЦХ-75, МРПИ-75 | 75 | 3" |
* Для подключения металлорукавов различного сочетания условного диаметра и диаметра обжимаемого кабеля, необходимо использовать другой размер переходника АВ.
Материал РКН - оцинкованной сталь (по умолчанию), никелированная латунь – код НК.
