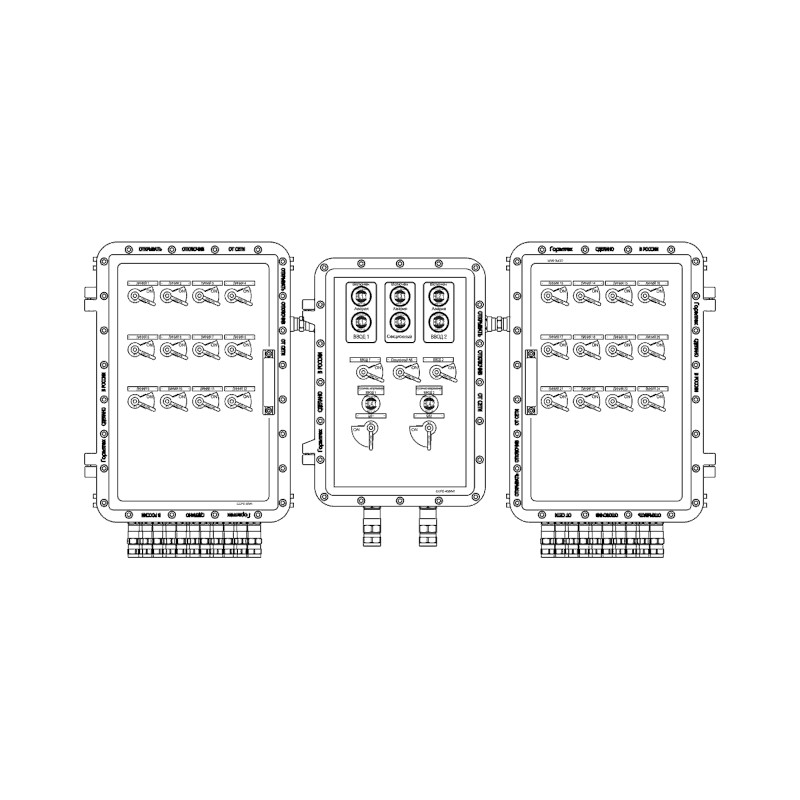

Взрывозащищенные щиты с автоматическим вводом резерва типа ШГВ-АВР

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные щиты управления ШГВ-АВР (с автоматическим вводом резерва) предназначены для распределения электроэнергии постоянного и переменного тока в стационарных осветительных сетях, сетях питания двигателей и т.п., устанавливаемых во взрывоопасных зонах.

Количество фидеров и их характеристики (количество фаз, сила тока) определяются в соответствии с требованиями заказчика. Один модуль (на базе корпуса ЩОРВ896746) может содержать до 27-и фидеров, таким образом минимальная комплектация составляет один вводной модуль (с АВР) и два выводных модуля (с фидерами). При увеличении шкафа на один модуль с фидерами ширина увеличивается на 730 мм.

Кроме того, на взрывозащищенном щите ШГВ-АВР возможно установить дистанционное управление на отходящие линии (установка контакторов или мотор-редукторов).

Область применения – взрывоопасные зоны помещений и наружных установок I, II, III, IV классов опасности, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), регламентирующему применение электрооборудования во взрывоопасных зонах и зонах, опасных по воспламенению горючей пыли по ГОСТ 61241-3-2011.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

ТЕХНИЧЕСКИЕ ДАННЫЕ
