Взрывозащищенные шкафы по схеме заказчика ШГВ, ШГВА, ШГЕ, УВГ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Шкафы управления изготавливаются в соответствии с требованиями заказчика. Взрывозащищенные щкафы Горэлтех предназначены для размещения как элементов сигнализации, контроля и управления на передней панели, так и электротехнической аппаратуры внутри. При этом обеспечивается уровень взрывозащиты Exd всего изделия в целом. Это позволяет реализовать множество схемных решений.

Шкаф управления – комплексное устройство для контроля и управления технологическими процессами на промышленном предприятии. Данные изделия согласно сертификату комплектуются по индивидуальному заказу необходимыми для установки электротехническими компонентами (автоматические выключатели, УЗО, реле, таймеры, контакторы, трансформаторы, магнитные пускатели, плавкие предохранители, расцепители, шины, клеммники, аккумуляторные батареи, барьеры искрозащиты и т.д.), и IT-компонентами (процессоры, контроллеры, устройства аналогового и цифрового ввода и вывода, коммутаторы, WiFi и т.д.). На поверхности шкафа могут быть установлены смотровые окна из термостойкого ударопрочного закаленного стекла, многослойного ударопрочного стекла или ударопрочного поликарбоната, элементы управления и индикации, негорючие теплоизоляционные материалы, нагревательные элементы, устройства подвода рабочей среды с искропреградителем, радиаторы охлаждения и полупроводниковые элементы охлаждения. Имеется возможность размещения любой контрольно-измерительной цифровой или аналоговой аппаратуры (мониторы до 14”, вольтметры, амперметры и т.д.) - критерием совместимости является только габаритные размеры самого прибора.

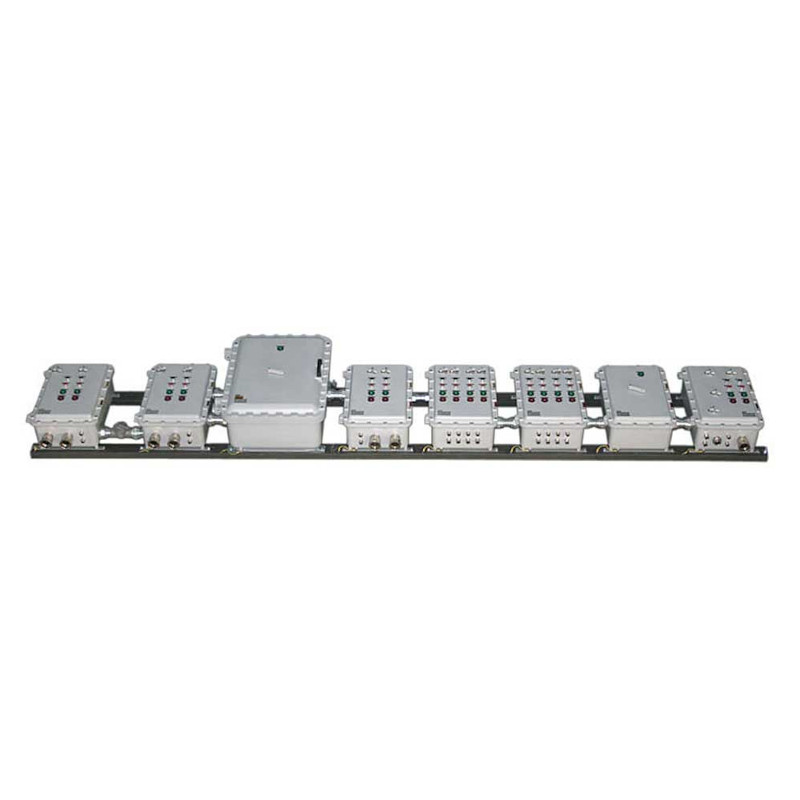

При проектировании шкафов возникают ситуации, когда габариты имеющихся корпусов недостаточны для размещения оборудования. В этом случае шкаф можно разделить на отдельные модули (несколько корпусов меньших габаритов, которые соединены между собой либо металлорукавами, либо с помощью трубной проводки). Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в доступных местах, что значительно облегчает монтаж. Модульные шкафы устанавливаются на раме / РАМА, изготовленной из оцинкованной стали (холодное или горячее оцинкование), а по требованию из нержавеющей стали. Модули могут быть смонтированы на нескольких независимых панелях, стойках, и предназначены для совместного монтажа на месте.

Шкафы управления могут быть оснащены навесом или  климатическим защитным устройством взрывозащищенным  всепогодным электрообогреваемым шкафом ГТГ-ШКАФ, внешними нагревательными элементами ГТГ, контурной маркировкой со световозвращающим покрытием /СВП, для удобства эксплуатации в темное время суток, а также осветительными устройствами для искусственного местного освещения согласно СНИП 23-05-95.

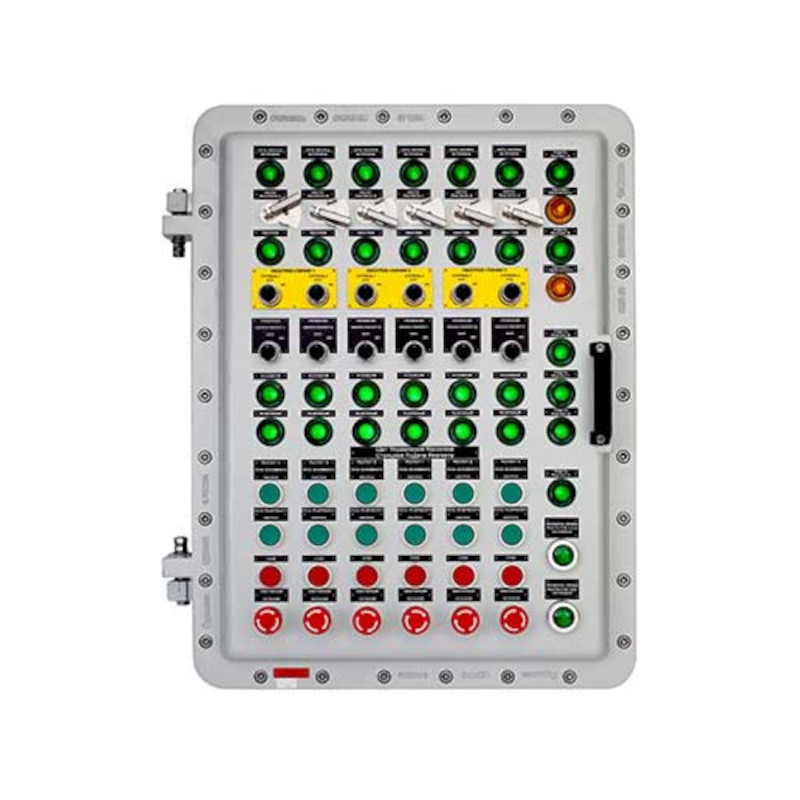

Одним из отличий взрывозащищенных изделий OOO «ЗАВОД ГОРЭЛТЕХ» являются эргономичный дизайн элементов управления, индикации, контроля и сигнализации. Большой размер элементов управления дает возможность работать с устройствами в рукавицах, что важно в работе на улице при низких температурах. Элементы индикации имеют большой диаметр - 40 мм, и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения, типового исполнения, а так же исполнения по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ
