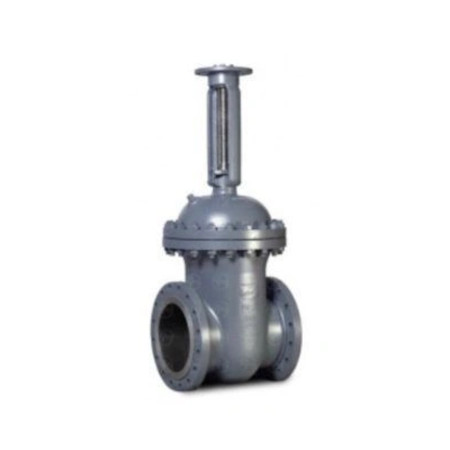

Задвижка стальная клиновая с выдвижным шпинделем 30с999нж

Задвижка 30с999нж используется в качестве запорной арматуры для полного перекрытия потоковводы, пара, масла, нефти и жидких нефтепродуктов рабочей температурой до 425°С.

Описание

30с999нж устанавливается в качестве запорного устройства на трубопроводах, транспортирующих воду, пар, газ, нефть, нефтепродукты и прочие жидкие и газообразные неагрессивные среды. Принципиальным отличием от задвижек с ручным управлением является возможность дистанционного управления задвижкой с помощью электропривода. Задвижка 30с999нж состоит корпуса, клина, крышки, шпинделя, сальникового и ходового узла. Задвижка поставляется в положении "закрыто", то есть с опущенным до упора клином и шпинделем. Как только на электропривод поступает напряжение, он заставляет кулачковую втулку в крышке задвижки вращаться против часовой стрелки, заставляя шпиндель совершать поступательное движение вверх. Поднимаясь, шпиндель увлечет за собой закрепленный на нем клин, тем самым открывая проход для среды. В крайнем верхнем положении "открыто" клин полностью выходит из проходного сечения задвижки. Вращение кулачковой втулки по часовой стрелке опускает клин и закрывает проход для среды.

Технические характеристики 30с999нж позволяют ее применять в системах с давлением не выше25 кгс/см²и температурой рабочей среды до 425^оС.Герметичность в затворе обеспечивается наплавками из коррозионностойкой стали на клине и корпусе. Герметичность относительно внешней среды обеспечивается сальниковым уплотнением. Монтаж задвижки 30с999нж Ру25 на трубопровод осуществляется с помощью фланцевого присоединения. Отключение электропривода при открывании задвижки производится за счет концевых выключателей. Если они не предусмотрены, то отключение произойдет при срабатывании выключателей муфты крутящего момента, при этом торец шпинделя упрется в специальную наплавку на втулке сальникового узла крышки, создавая "верхнее уплотнение" шпинделя. Данное положение удобно при техническом обслуживании. Так, возможно добавление смазки в сальниковую камеру или замена сальниковой набивки при необходимости. Вместо электропривода на задвижку может быть установлен редуктор для ручного управление арматурой.

Задвижка 30с999нж должна использоваться только в качестве запорного устройства. Производитель 30с999нж "Знамя Труда" подчеркивает, что рабочие положения задвижки (даже при отсутствии среды) - полностью открыта или полностью закрыта. Не допускается использование клиновых задвижек 30с999нж с электроприводом в качестве регулирующей или дросселирующей арматуры. Установка задвижки должна исключать воздействие ее массы на трубопровод. Запрещается исправлять перекосы трубопровода за счет натяга патрубков и деформации фланцевого присоединения. Пи желании заказчика задвижка поставляется в комплекте с электроприводом и ответными фланцами. Наши специалисты подберут электропривод требуемой мощности и предложат различные варианты производителей. Периодичность технического обслуживания задвижки - не реже 1 раза в год.

Расшифровка маркировки 30с999нж:

• 30 – задвижка
• с – материал корпуса -углеродистая сталь
• 9 – управление электроприводом
• 99 –номер модели
• нж –уплотнение -нержавеющая сталь

Основные габаритные, присоединительные размеры (мм) и масса (кг)

Технические характеристики

• Рабочая среда: вода, пар, масло, нефть и жидкие нефтепродукты рабочей температурой до 420°С.
• Рабочее давление: 2,5 МПа (25 кгс/см²).
• Материальное исполнение корпуса: сталь 25Л.
• Наплавка на золотнике: коррозионностойкая сталь.
• Герметичность в затворе: по 2-му классу ГОСТ 9544—75 или по 1-му классу (оговаривают при заказе).
• Климатическое исполнение: У1.
• Присоединение к трубопроводу: фланцевое.
• Присоединительные размеры по ГОСТ 12815—80 (исп. 1, ряд 2).
• Уплотнение шпинделя: сальниковое.
• Подтяжка сальника: откидными болтами.
• Управление задвижкой: редуктором или электроприводом.
• Направление подачи среды: любое.
• Установочное положение: любое, кроме положения электродвигателем вниз.
• При горизонтальном или наклонном положении задвижки необходимо предусмотреть опору под привод.

Материал основных деталей

• Корпус: сталь 25Л.
• Крышка: сталь 25Л.
• Клин: сталь 20.
• Шпиндель: сталь 20Х13.
• Наплавка уплотнительных поверхностей: сталь 15Х25Т.
• Прокладка: паронит ПОН.
• Набивка сальника: АГ

ПОКАЗАТЕЛИ НАДЕЖНОСТИ И ДОЛГОВЕЧНОСТИ

• Задвижки относятся к классу ремонтируемых.
• Гарантийный срок — 12 месяцев со дня ввода в эксплуатацию.
• Гарантийная наработка — не менее 500 циклов

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Максимальная температура среды в системе: не более 425^оС.
• Минимальная температура окружающей среды: не ниже -40^оС.
• Перед установкой задвижки стальной необходимо промыть и продуть систему, осмотреть крепежные детали.
