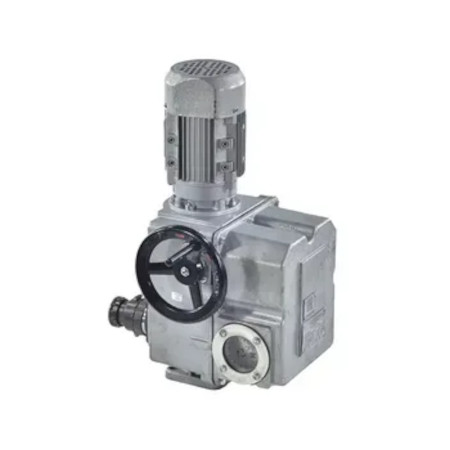

Электроприводы для клапанов запорных

Условное обозначение изделия	DN, мм	PN, кгс/см2	Электропривод
			Условное обозначение	Крутящий момент на выходном валу, Н-м	Частота вращения выходного вала, об./мин
КЗСП 40-16	40	16	В-А2-01	25 - 60	12
КЗСП 40-25	40	25	В-А2-01	25 - 60	12
КЗСП 40-40	40	40	В-А2-01	25 - 60	12
КЗСП 50-16	50	16	В-А2-01	25 - 60	12
КЗСП 50-25	50	25	В-А2-01	25 - 60	12
КЗСП 50-40	50	40	В-А2-01	25 - 60	12
КЗСП 65-16	65	16	В-Б1-08	100 - 250	25
КЗСП 65-25	65	25	В-Б1-08	100 - 250	25
КЗСП 65-40	65	40	В-Б1-08	100 - 250	25
КЗСП 80-16	80	16	В-Б1-08	100 - 250	25
КЗСП 80-25	80	25	В-Б1-08	100 - 250	25
КЗСП 80-40	80	40	В-Б1-08	100 - 250	25
КЗСП 100-16	100	16	В-Б1-08	100 - 250	25
КЗСП 100-25	100	25	В-Б1-08	100 - 250	25
КЗСП 100-40	100	40	В-Б1-08	100 - 250	25

НОМЕНКЛАТУРА И УСЛОВНОЕ ОБОЗНАЧЕНИЕ ВЫПУСКАЕМЫХ КЛАПАНОВ ЗАПОРНЫХ СТАЛЬНЫХ ПОД ЭЛЕКТРОПРИВОД КЗСП PN 16, 25, 40 кгс/см2

Обозначение изделия (типоразмер)	Обозначение типа (таблица фигур)	DN, мм	PN, кгс/см2	Материал корпуса	Область применения
КЗСП 40-16-00 50-16-00 65-16-00 80-40-00 100-40-00	15с965нж	40 50 65 80 100	16	Сталь 20Л	Температура рабочей среды от минус 40 °С до плюс 425 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-16-01 50-16-01 65-16-01 80-16-01 100-16-01	15лс965нж	40 50 65 80 100		Сталь 20ГЛ	Температура рабочей среды от минус 60 °С до плюс 425 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-16-02 50-16-02 65-16-02 80-16-02 100-16-02	15нж965нж	40 50 65 80 100		Сталь12Х18Н9ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-16-03 50-16-03 65-16-03 80-16-03 100-16-03	15нж965нж1	40 50 65 80 100		Сталь 12Х18Н12М3ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-25-00 50-25-00 65-25-00 80-25-00 100-25-00	15с966нж	40 50 65 80 100	25	Сталь 20Л	Температура рабочей среды от минус 40°С до плюс 425 °С, окружающего воздуха не ниже минус 40 °С
КЗСП 40-25-01 50-25-01 65-25-01 80-25-01 100-25-01	15лс966нж	40 50 65 80 100		Сталь 20ГЛ	Температура рабочей среды от минус 60 °С до плюс 425 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-25-02 50-25-02 65-25-02 80-25-02 100-25-02	15нж966нж	40 50 65 80 100		Сталь12Х18Н9ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-25-03 50-25-03 65-25-03 80-25-03 100-25-03	15нж966нж1	40 50 65 80 100		Сталь 12Х18Н12М3ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-40-00 50-40-00 65-40-00 80-40-00 100-40-00	15с922нж	40 50 65 80 100	40	Сталь 20Л	Температура рабочей среды от минус 40°С до плюс 425 °С, окружающего воздуха не ниже минус 40 °С
КЗСП 40-40-01 50-40-01 65-40-01 80-40-01 100-40-01	15лс922нж	40 50 65 80 100		Сталь 20ГЛ	Температура рабочей среды от минус 60 °С до плюс 425 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-40-02 50-40-02 65-40-02 80-40-02 100-40-02	15нж922нж	40 50 65 80 100		Сталь 12Х18Н9ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
КЗСП 40-40-03 50-40-03 65-40-03 80-40-03 100-40-03	15нж922нж1	40 50 65 80 100		Сталь 12Х18Н12М3ТЛ	Температура рабочей среды от минус 60 °С до плюс 565 °С окружающего воздуха не ниже минус 60 °С
