Устройства переключающие стальные PN 6-160

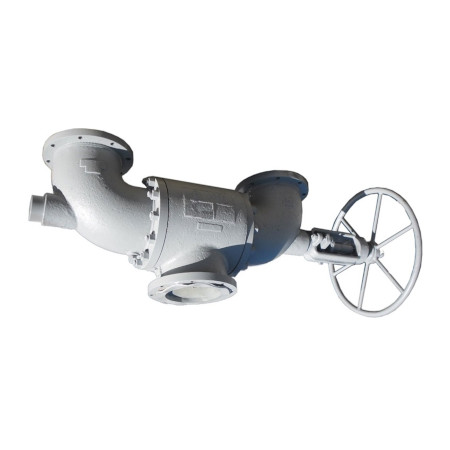

Устройства переключающие стальные (ПУ – ручные) DN 25–300 PN 6–160, литые

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ УСТРОЙСТВ ПЕРЕКЛЮЧАЮЩИХ

Материальное исполнение		Основное (-00)	-01	-02	-03
Таблицы фигур (градация по PN)	6	23с10нж	23лс10нж	23нж10нж	23нж10нж1
	16	23с11нж	23лс11нж	23нж11нж	23нж11нж1
	40	23с13нж	23лс13нж	23нж13нж	23нж13нж1
	63	23с14нж	23лс14нж	23нж14нж	23нж14нж1
	100	23с15нж	23лс15нж	23нж15нж	23нж15нж1
	160	23с16нж	23лс16нж	23нж16нж	23нж63нж1
Рабочие среды		жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода, пар, а так же другие агрессивные жидкости и газы неагрессивные к примененным в устройстве переключающем материалам
Температура рабочей среды		от минус 40 °С до плюс 425 °С	от минус 60 °С до плюс 425 °С	от минус 60 °С до плюс 565 °С	от минус 60 °С до плюс 565 °С
Скорость коррозии материала корпусных деталей		20Л 0,1 мм/год	20ГЛ 0,1 мм/год	12Х18Н9ТЛ 0,1 мм/год	12Х18Н12М3ТЛ 0,1 мм/год
Условия эксплуатации ГОСТ 15150-69		У1	ХЛ1	УХЛ1	УХЛ1
Минимальная температура окружающего воздуха		минус 40 °С	минус 60 °С	минус 60 °С	минус 60 °С

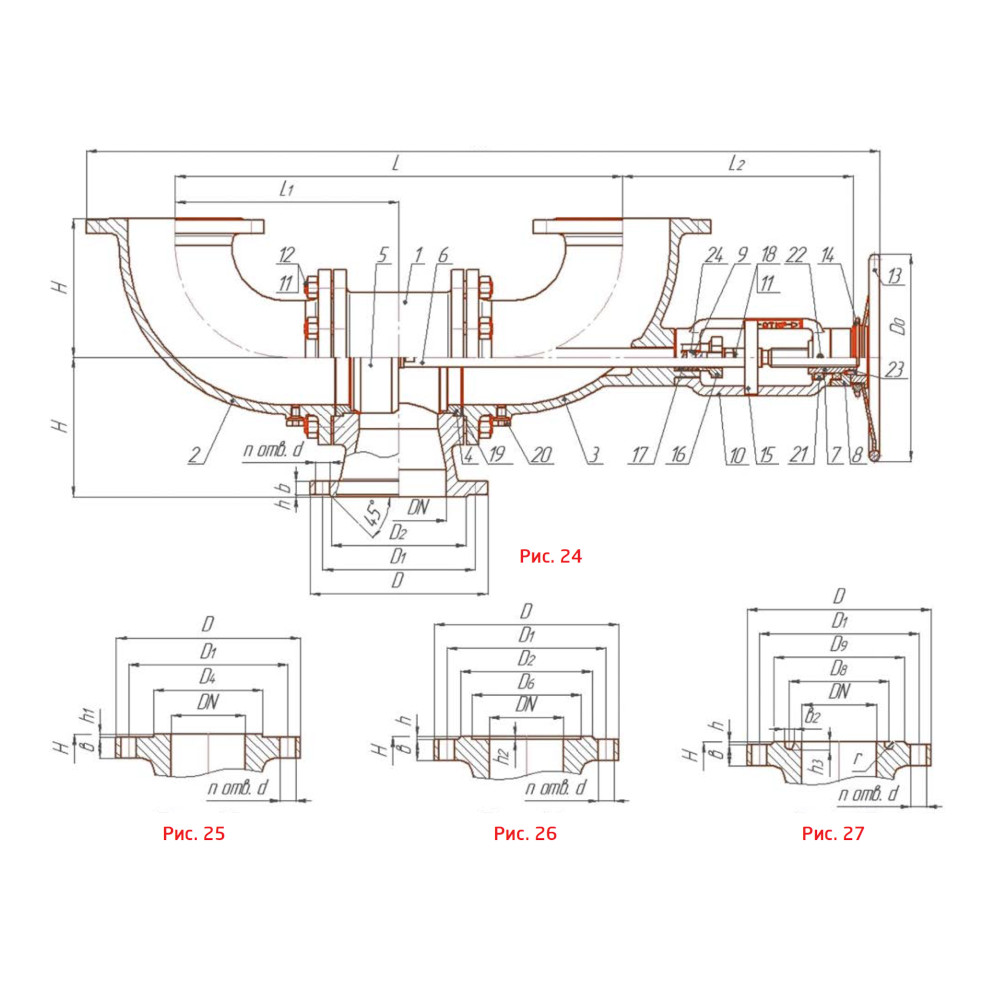

ОСНОВНЫЕ ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВЫХ УСТРОЙСТВ ПЕРЕКЛЮЧАЮЩИХ, мм

PN	DN	D	D1	D2	D4	D6	D8	D9	h	h1	h2	h3	b	Ь2	r	d	n
6	80	185	150	128	-	-	-	-	3	-	-	-	17	-	-	18	4
	100	205	170	148					3				17			18	4
	200	315	280	258					3				23			18	8
	300	435	395	365					4				27			22	12
16	50	160	125	102					3				14			18	4
	80	195	160	133					3				17			18	4
	100	215	180	158	-	-	-	-	3	-	-	-	17	-	-	18	8
	150	280	240	212					3				21			22	8
	200	335	295	268					3				23			22	12
	300	500	460	410					4				27			26	12
40	25	115	85	68	57	58	-	-	2	4	3	-	14	-	-	14	4
	50	160	125	102	87	88			3	4	3		17			18	4
	80	195	160	133	120	121			3	4	3		19			18	8
	100	230	190	158	149	150			3	4	3		21			22	8
	150	300	250	212	203	204			3	4	3		27			26	8
	200	375	320	285	259	260			3	4	3		35			30	12
63	50	175	135	-	-	-	85	102	3	-	-	8	23	12	1,5	22	4
	80	210	170				115	133	3			8	27	12	1,5	22	8
	100	250	200				145	170	3			8	29	12	1,5	26	8
100	25	135	100				50	68	2			6,5	22	9	1,5	18	4
160	25	135	100				50	68	2			6,5	22	9	1,5	18	4
	50	195	145				95	115	3			8	27	12	1,5	26	4
	80	230	180				130	150	3			8	33	12	1,5	26	8
	100	265	210				145	175	3			8	37	12	1,5	30	8

* неуказанные размеры нестандартных исполнений по ГОСТ 33259-2015

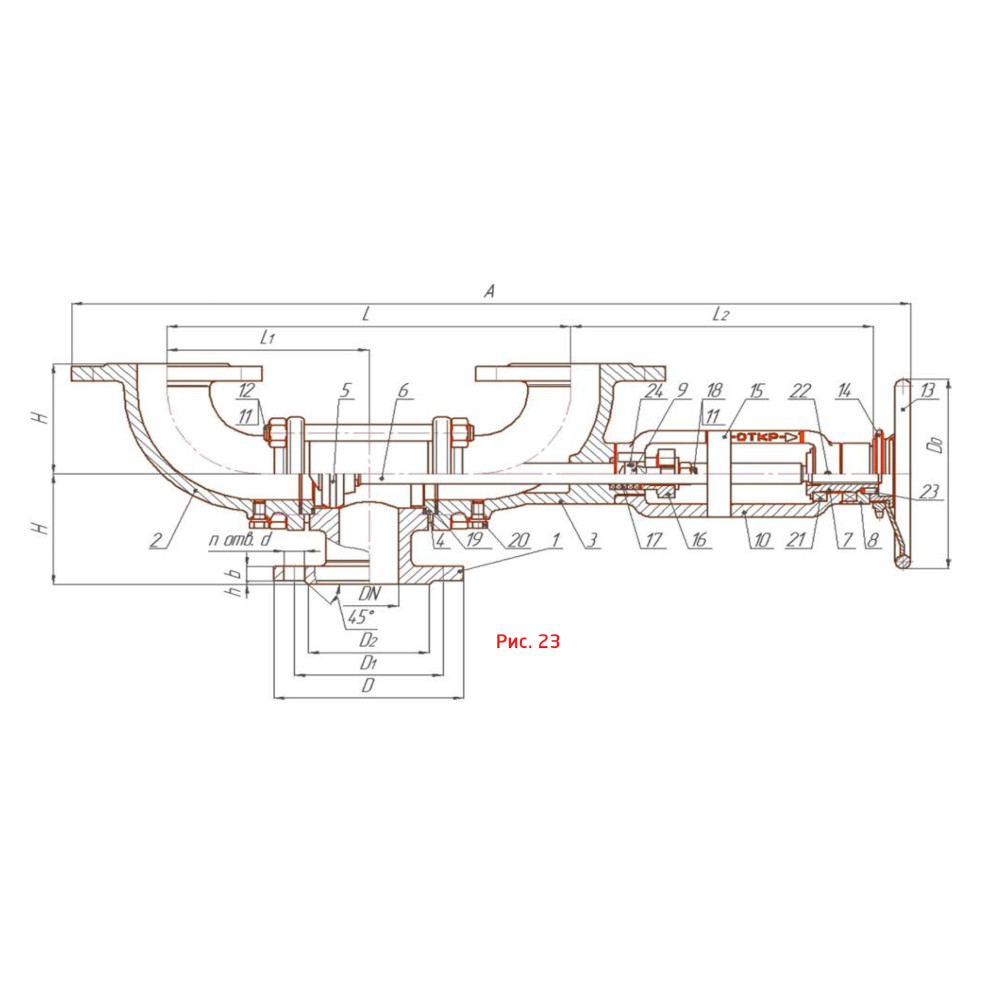

ОСНОВНЫЕ ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕСОВЫЕ ПАРАМЕТРЫ ФЛАНЦЕВЫХ УСТРОЙСТВ ПЕРЕКЛЮЧАЮЩИХ, мм

PN	DN	L	L1	L2	А	D0	Н	Исполнение по строительной длине	Рисунок	Масса, кг, не более
6	80	430	215	250	810	180	150	1	23	45
	100	510	255	250	940	280	165	1	23	74
	200	780	390	430	1390	280	250	1	24	240
	300	780	390	430	1512	400	300	1	24	405
16	50	340	170	250	702	160	105	1	23	28
		430	260	250	852	160	105	2	23	36
	80	430	215	250	848	180	150	1	23	49
		510	285	250	928	180	150	2	23	52
	100	510	255	250	945	280	165	1	23	68
		705	450	360	1245	280	165	2	23	80
	150	705	352	360	1260	280	220	1	24	162
		780	430	430	1360	280	220	2	24	170
	200	780	390	430	1400	400	250	1	24	250
	300	780	390	430	1512	400	300	1	24	455
40	25	340	170	250	620	160	95	1	23	20
	50	340	170	250	702	180	105	1	23	30
		430	260	250	852	180	105	2	23	36
	80	430	215	250	814	200	150	1	23	50
		510	285	250	894	200	150	2	23	52
	100	510	255	250	945	400	165	3	23	68
		510	255	360	1055	400	165	1	23	78
		705	450	360	1250	400	165	2	23	80
	150	705	352	360	1260	450	220	1	24	164
		780	430	430	1350	450	220	2	24	172
	200	780	390	430	1400	400	250	1	24	270
63	50	430	215	250	860	360	180	1	23	92
	80	510	255	360	900	380	200	1	24	132
	100	705	352	360	1260	420	220	1	24	204
100	25	430	215	250	860	360	120	1	23	30
160	25	430	215	250	860	360	120	1	23	30
	50	430	215	250	860	360	180	1	23	96
	80	510	255	360	900	380	200	1	24	136
	100	705	352	360	1260	420	220	1	24	208
